非偏振分束立方

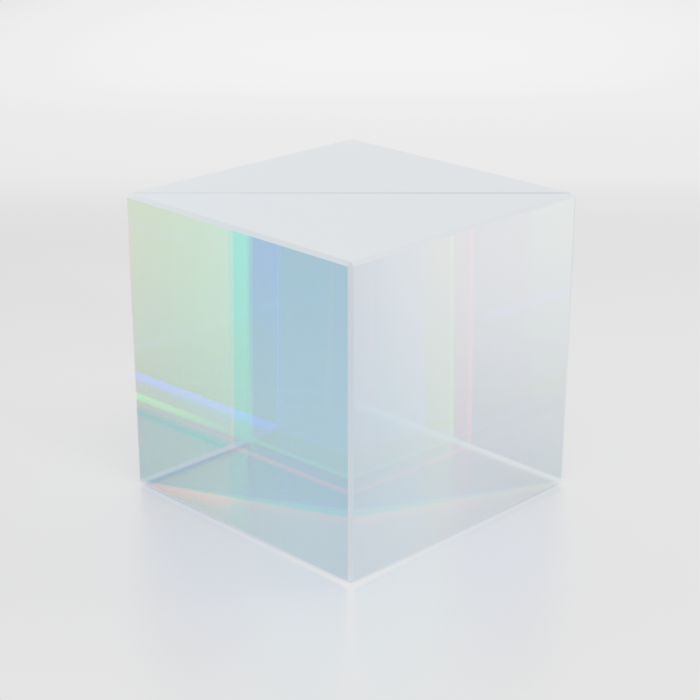

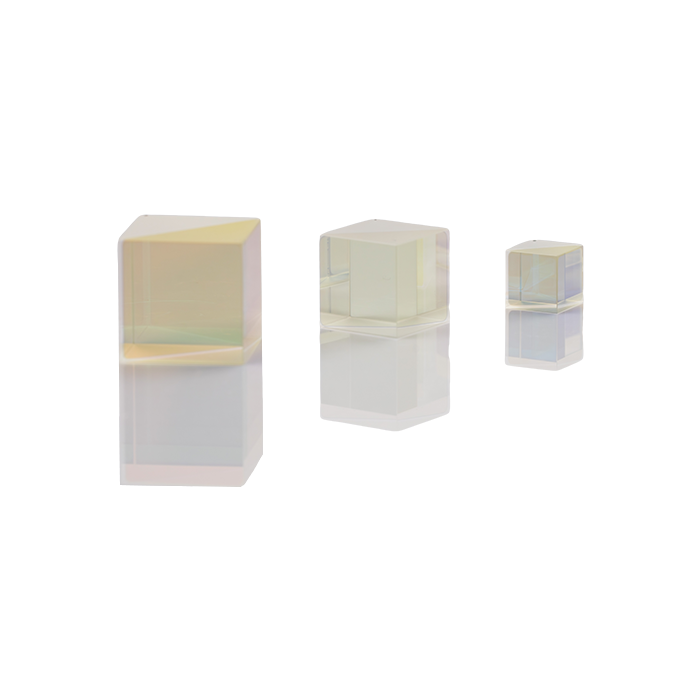

图1：非偏振分束立方

一：定义

非偏振分束立方是将入射光束按特定比例分为透射和反射两束光，且分束过程不依赖于入射光的偏振状态。其结构由两个直角棱镜通过分光膜胶合成立方体。

二：特点

棱镜表面可镀增透膜；
工作波长：400 nm-700 nm，700 nm-1100 nm，1100 nm-1600 nm；
分光比（R:T）：90：10，70：30，50：50，30：70，10：90；
相对于棱镜表面，平行光正入射。

三：说明

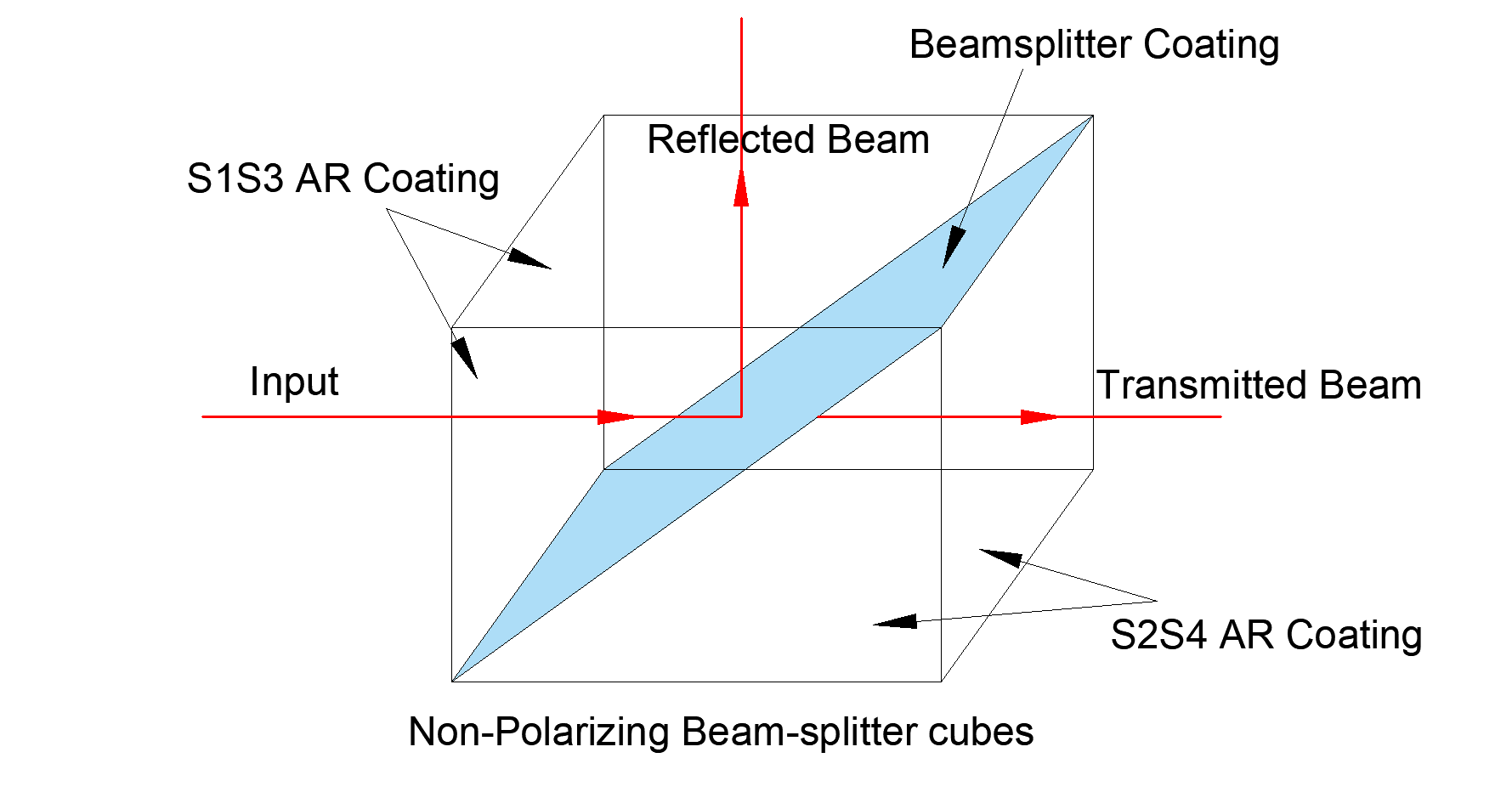

非偏振分束立方中，相对于分光膜45°入射角，使得透射光与反射光路径形成 90°夹角，便于光路紧凑布局；非偏振分光膜的低偏振依赖性使S和P偏振态的入射光的透射和反射率差别分别保持在10%以内；光束应该从分束立方标记黑点的一面入射。

分光膜根据膜层材料的不同可分为金属分光膜和介质分光膜。以下是两种分光膜的对比：

特性	金属分光膜	介质分光膜
吸收损耗	较高	极低（<0.5%）
激光损伤阈值	低	高
光谱带宽	宽	窄（通常针对特定波段优化）
偏振敏感性	低（金属表面各向同性）	需特殊设计补偿偏振差异

在大多数情况下通过金属-介质复合膜设计，结合介质膜优化干涉效应，可精确调控分光比，减少吸收。

在使用时建议光束垂直入射到非偏振分束立方。膜系设计会导致其他角度入射下，分光比会有明显变化。非偏振分束立方相比平板分束镜能明显减小鬼影。

产品型号	工作波长	尺寸	单价	发货周期	操作
 BS50A	400 nm ~ 700 nm	5 mm × 5 mm × 5 mm	¥ 1062.00	1周 1周 1周	 加入购物车
 BS51A	400 nm ~ 700 nm	20 mm × 20 mm × 20 mm	¥ 1416.00	1周 1周 1周	 加入购物车

产品型号

工作波长

尺寸

单价

发货周期

操作



BS50A

400 nm ~ 700 nm

5 mm × 5 mm × 5 mm

¥ 1062.00

1周



加入购物车



BS51A

400 nm ~ 700 nm

20 mm × 20 mm × 20 mm

¥ 1416.00

1周



加入购物车

产品型号	工作波长	尺寸	单价	发货周期	操作
 BS50B	700 nm ~ 1100 nm	5 mm × 5 mm × 5 mm	¥ 1062.00	1周 1周 1周	 加入购物车
 BS51B	700 nm ~ 1100 nm	10 mm × 10 mm × 10 mm	¥ 1205.00	1周 1周 1周	 加入购物车
 BS52B	700 nm ~ 1100 nm	12.7 mm × 12.7 mm × 12.7 mm	¥ 1222.00	1周 1周 1周	 加入购物车
 BS53B	700 nm ~ 1100 nm	20 mm × 20 mm × 20 mm	¥ 1325.00	1周 1周 1周	 加入购物车

产品型号

工作波长

尺寸

单价

发货周期

操作



BS50B

700 nm ~ 1100 nm

5 mm × 5 mm × 5 mm

¥ 1062.00

1周



加入购物车



BS51B

700 nm ~ 1100 nm

10 mm × 10 mm × 10 mm

¥ 1205.00

1周



加入购物车



BS52B

700 nm ~ 1100 nm

12.7 mm × 12.7 mm × 12.7 mm

¥ 1222.00

1周



加入购物车



BS53B

700 nm ~ 1100 nm

20 mm × 20 mm × 20 mm

¥ 1325.00

1周



加入购物车

产品型号	工作波长	尺寸	单价	发货周期	操作
 BS50C	1100 nm ~ 1600 nm	5 mm × 5 mm × 5 mm	¥ 1062.00	1周 1周 1周	 加入购物车
 BS51C	1100 nm ~ 1600 nm	10 mm × 10 mm × 10 mm	¥ 1205.00	1周 1周 1周	 加入购物车
 BS52C	1100 nm ~ 1600 nm	12.7 mm × 12.7 mm × 12.7 mm	¥ 1222.00	1周 1周 1周	 加入购物车
 BS53C	1100 nm ~ 1600 nm	20 mm × 20 mm × 20 mm	¥ 1350.00	1周 1周 1周	 加入购物车
 BS53C-254	1100 nm ~ 1600 nm	25.4 mm × 25.4 mm × 25.4 mm	¥ 1481.00	1周 1周 1周	 加入购物车

产品型号

工作波长

尺寸

单价

发货周期

操作



BS50C

1100 nm ~ 1600 nm

5 mm × 5 mm × 5 mm

¥ 1062.00

1周



加入购物车



BS51C

1100 nm ~ 1600 nm

10 mm × 10 mm × 10 mm

¥ 1205.00

1周



加入购物车



BS52C

1100 nm ~ 1600 nm

12.7 mm × 12.7 mm × 12.7 mm

¥ 1222.00

1周



加入购物车



BS53C

1100 nm ~ 1600 nm

20 mm × 20 mm × 20 mm

¥ 1350.00

1周



加入购物车



BS53C-254

1100 nm ~ 1600 nm

25.4 mm × 25.4 mm × 25.4 mm

¥ 1481.00

1周



加入购物车

光学元件材质	N-BK7	N-BK7	90:10
表面光洁度（划痕/麻点）	40/20	表面平整度（@633 nm）	λ/6
出射角度	透射：0°± 5 arcmin；反射：90°± 5 arcmin
