1.保偏光纤快慢轴
线性双折射描述快慢轴折射率差：Δn=ns−nf

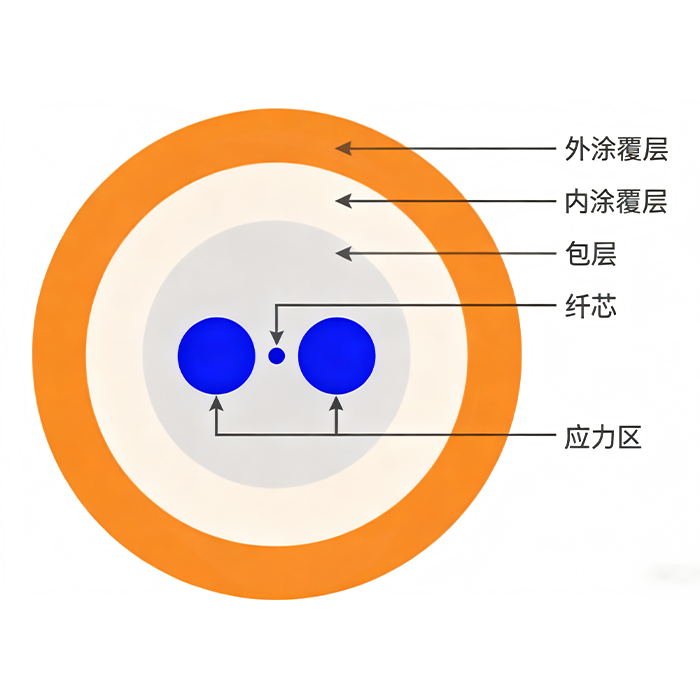

其中ns为慢轴折射率，nf为快轴折射率（由于应力区的存在，保偏光纤慢轴、快轴方向折射率分布是不同的）
拍长指偏振态完成一个完整周期变化所需的传播距离：
（λ为真空中波长）
2.保偏光纤消光比
保偏光纤中消光比的定义：输出光中主偏振态（慢轴）功率Pmax与正交偏振态（快轴）功率 Pmin的对数比值。ER值越高，表明光纤抑制偏振串扰的能力越强，偏振态传输稳定性越好。
与偏振串扰的关系ER=−Xtalk
3.保圆光纤

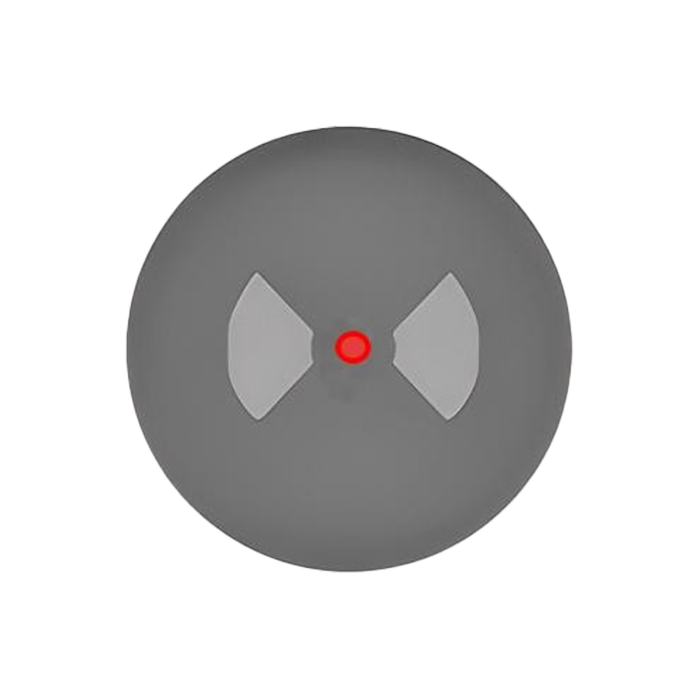

保圆光纤是一种特殊的高度双折射光纤，它通过在拉制过程中旋转领结式的单模保偏光纤预制棒来制造，而不是在拉制之后再扭转。旋转使得领结结构沿光纤的轴向方向转动。与传统保偏光纤不同，它们设计用来保持圆偏振，且输出偏振对热噪声和振动噪声以及由应力双折射所致的漂移不敏感。
领结结构沿光纤的轴向方向转动
这些高度双折射保圆光纤非常适用于高灵敏度的光纤电流传感器（FOCS）[也称为光学电流互感器（OCT）]。在这些应用中，它们可用于AC电流传感和DC电流传感。FOCS和OCT依靠测量由法拉第效应引起的偏振轴旋转。法拉第效应通过外加磁场引起偏振态的旋转。对于电流传感应用，磁场由载流导体产生。因为由导体产生的磁场与电流呈线性正比关系，所以偏振旋转也与电流呈正比。可通过将光纤缠绕导体来进一步增加灵敏度。在这种情况下， 偏振旋转β与V x N x I呈正比，其中V、N和I如图所定义。
法拉第效应的图示
缠绕导体的保圆光纤，用于电流感应应用
将这些保圆光纤用作FOCS或OCT具有优于传统方法的几个优点。光纤内部产生偏振旋转，不受电压线或电压源干扰。这消除了所有原本可能影响测量的电气噪声。光纤对外部场格外敏感，具有非常快的响应时间，并且重量轻，结构紧凑。
| 产品型号 | 工作波长（nm） | 截止波长（nm） | 单价 | 发货周期 | 对比 | 分享 | 操作 |
|---|---|---|---|---|---|---|---|
|
GPH-SHB1500(8.9/125)
|
1510-1650 | 1360-1500 | 请联系客服 |
