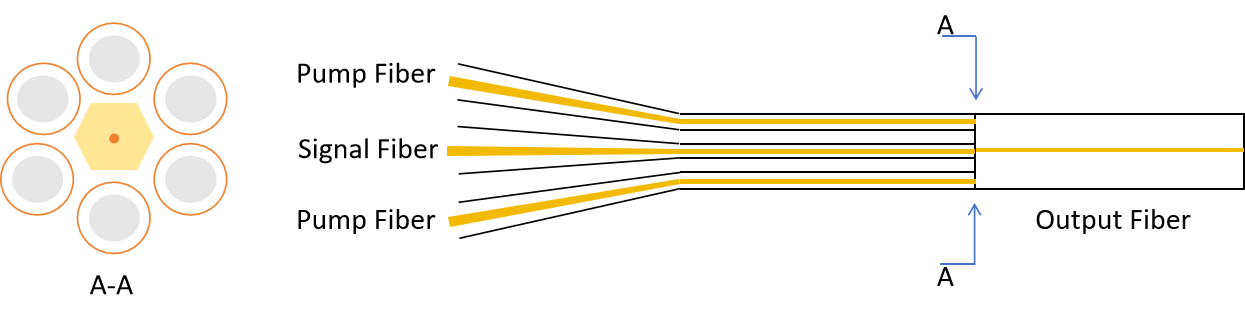

(N+1)×1合束器结构示意图
泵浦合束器一般是对光纤塑形后直接利用熔接的方式实现光束耦合，为达到高的耦合效率，需要满足的条件是：耦合输入光纤(束)的数值孔径NAin不大于耦合输出光纤的数值孔径NAout，即:
NAin≤NAout (1-1)
泵浦合束器的分类可以从结构上分为两大类，一类为N×1型泵浦合束器，另一类为(N+1)×1型泵浦合束器。N×1型结构将N根泵浦光纤合束拉锥后与1根输出光纤熔接，主要应用于光纤振荡器。 (N+1)×1型结构中有一根信号光纤贯穿其中，因此(N+1)×1型泵浦合束器主要应用于光纤放大器和光纤激光器。
按照公式(1-1)的要求，拉锥后的单根泵浦光纤的数值孔径NAt，应不大于输出光纤的数值孔径NAout，而泵浦光纤拉锥前的数值孔径NAin与其拉锥后的数值孔径NAt的关系为：
NAin×Din=NAt×Dout (1-2)
其中，Din为拉锥前输入光纤束的总直径，Dout为拉锥后输入光纤束的直径，即输出光纤的直径，可得:
NAin×Din≤NAt×Dout (1-3)
式(1-3)为N×1型泵浦合束器应满足的条件。

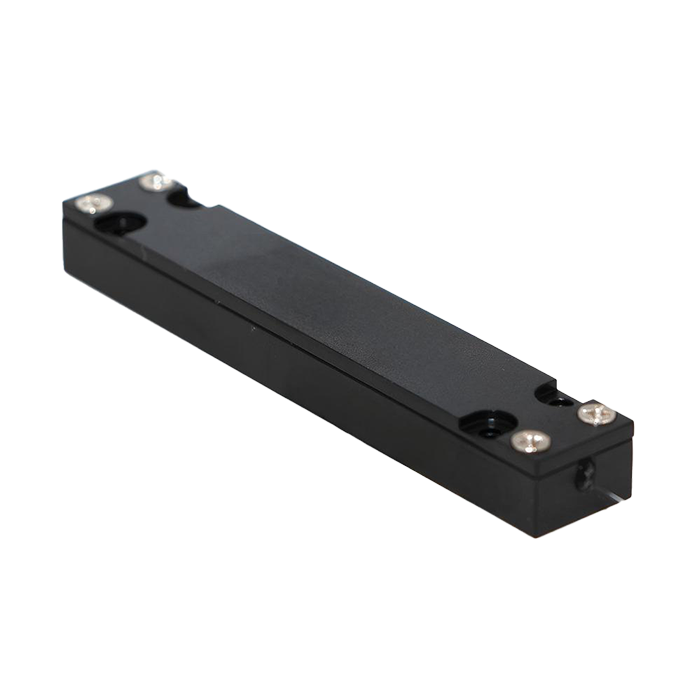

| 产品型号 | 信号波长（nm） | 泵浦效率 | 单价 | 发货周期 | 对比 | 分享 | 操作 |
|---|---|---|---|---|---|---|---|
|
FPSC-1030-10-N
|
1030-1080 | ≥90% | ¥ 1580.00 |
4周
|
|
| |
|
FPSC-1450-10-N
|
1450-1600 | ≥90% | ¥ 1580.00 |
4周
|
|
| |
|
FPSC-1030-50-N
|
1030-1080 | ≥90% | ¥ 2140.00 |
4周
|
|
| |
|
FPSC-1450-50-N
|
1450-1600 | ≥90% | ¥ 2140.00 |
4周
|
|
| |
|
FPSC-1030-100-N
|
1030-1080 | ≥90% | ¥ 2980.00 |
4周
|
|
| |
|
FPSC-1450-100-N
|
1450-1600 | ≥90% | ¥ 2980.00 |
4周
|
|
|
