1.光纤WDM

和光纤耦合器（分光器）对同一波长光的功率进行比例分配不同，波分复用器则是对入射不同波长的光进行支路的波长分配或合束

例：在两个输入端分别输入红光和蓝光，两种光在端口1的输出能量都是100%，也就是说从端口2和3输入的不同波长的光都汇聚在端口1输出。

同理，根据拉锥型器件互易性的原理，当反向从端口1输入红光和蓝光，那么红光和蓝光将会分别从两个“输入”端2和3分别输出。这就是熔融拉锥器件的波分复用光传输原理：不同波长光的组合与分离。

2.相关参数计算

（1）插入损耗IL (Insertion Loss)

       插入损耗是指增加WDM而产生的附加损耗，定义为该无源器件的输入和输出端口的光功率之比，即：

IL=10lg(P_out/P_in)

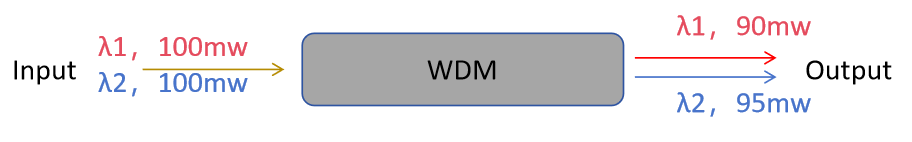

可知Input端输入红光光功率P_in =100 mW，Output 1端输出红光光功率P_out=90 mW，那么Output 1端的插损IL为：

IL= 10 × lg (90/100)

= 10 × (-0.046)

= -0.46 dB

Input端输入蓝光光功率P_in =100 mW，Output 2端输出蓝光光功率P_out=95 mW，那么Output 2端的插损IL为：

IL= 10 × lg (95/100)

= 10 × (-0.022)

= -0.22 dB

2）通道隔离度Iso (Isolation)

       通道隔离度是指WDM其中一光路对其他光路中光的隔离能力。定义为：非通道入射光信号的功率值与通道输出光信号的功率值比值的分贝数，表示为：

Iso=10×lg(P_out/P_in)

该WDM的Output 2端为蓝光的传输通道，Output 1端为红光的传输通道。理论上在Input端输入的红光应全传输至Output 1端输出。但是实际上WDM器件并不能完全隔离红光输出至Output 2端。因此为了表征WDM器件对非通道光的隔离能力引入通道隔离度的概念。

       由图可知，非通道光红光的输入光功率P_in =100 mW，在Output 2端输出光功率P_out=1 mW，那么的Output 2端的隔离度Iso为：

Iso = 10 × lg (1/100)

= 10 × (-2)

= -20dB

同理，由图可得非通道光蓝光的输入光功率P_in =100 mW，在Output 1端输出光功率P_out=3 mW，那么的Output 1端的隔离度Iso为：

Iso = 10 × lg (3/100)

= 10 × (-1.5)

= -15 dB
