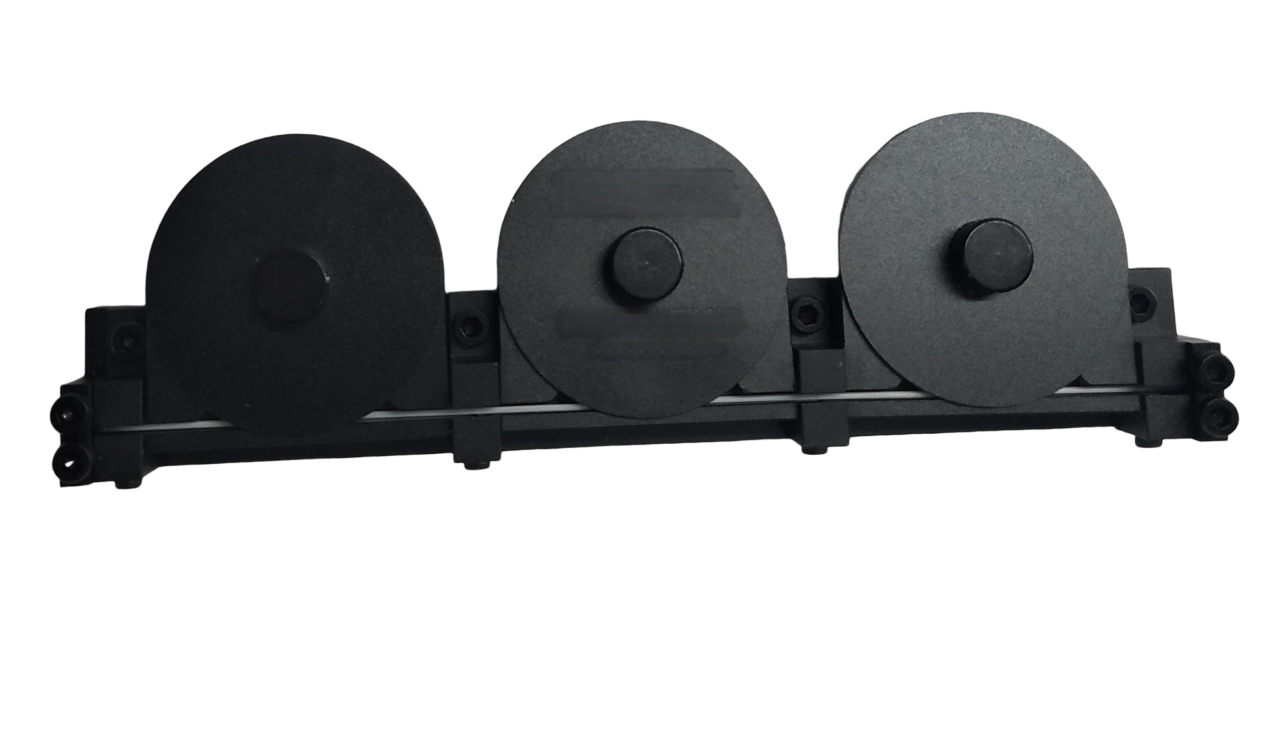

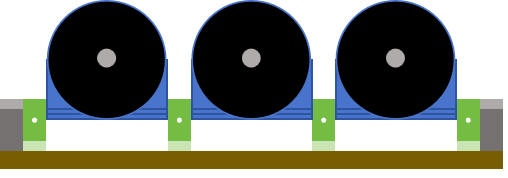

1. 三环偏振控制器

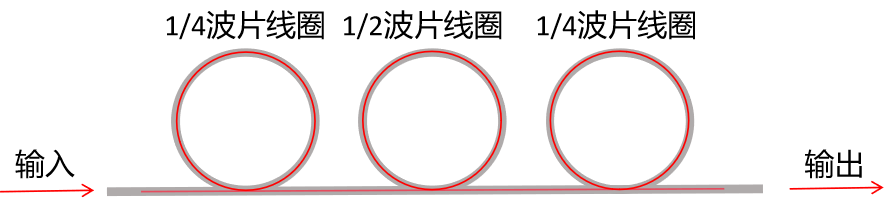

三环光纤偏振控制器是基于光纤本身的应力双折射效应制作，从而形成三个等效于独立波片的全光纤结构波片，一个λ /2 ( HWP )波片处于两个λ /4 ( QWP )波片中间。因为光纤中产生的相位延迟量是光纤绕圈的圈数、光纤绕圈直径、光纤包层直径、输入光波长的函数，应力双折射是由光纤中的环路引起的，再通过手动旋转环片，进一步实现输出光纤偏振矢量的快速调整。
根据如下述公式可计算每个环产生的相位延迟量：
其中φ为相位延迟量，a为应力双折射常数（石英光纤的a等于0.133），N为光纤绕环的圈数，d为光纤的包层直径，λ为输入光波长，D为光纤绕圈的直径（虽然该方程适用于裸光纤，但我们通常会使用Ø900µm护套的光纤跳线制作三环偏振控制器，因为解足够相似，因此该方程的结果仍然可以使用）
2.常规情况下不同型号，不同波长需要装配的圈数：
以直径56 mm，SMF-28e光纤为例，可由表得出偏振控制器三环依次所绕圈数为3-6-3，经过计算，三个环内缠绕光纤总长约为2.11 m，考虑三环衔接处以及两头光纤的剩余长度方便实验操作，这里选取长度足够的光纤跳线（~4-5m）进行制作，输入、输出两端各留约0.5-1m光纤长度。请注意，根据上述理论计算也可得到，三环偏振控制器的精度较低，所以该器件是一个以结果为导向的器件，在使用时切记将三环底部通过螺丝固定，两端的光纤最好也用胶带或其他方式固定。

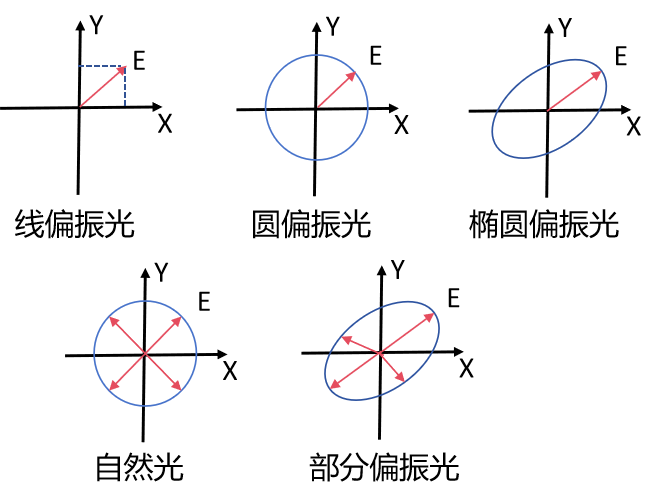

3.各种偏振态的光

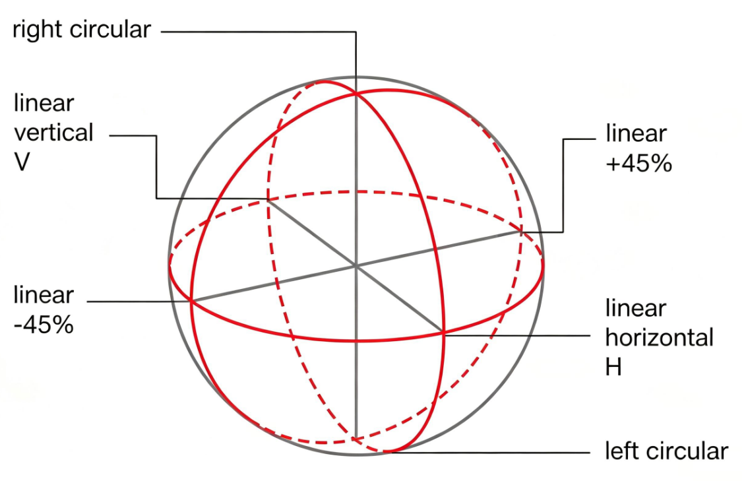

三环偏振控制器理论上可以实现各种偏振态的光，但因其不稳定性以及不易可重复性建议调整偏振态时配合偏振分析仪使用
