高功率激光线偏振分束立方

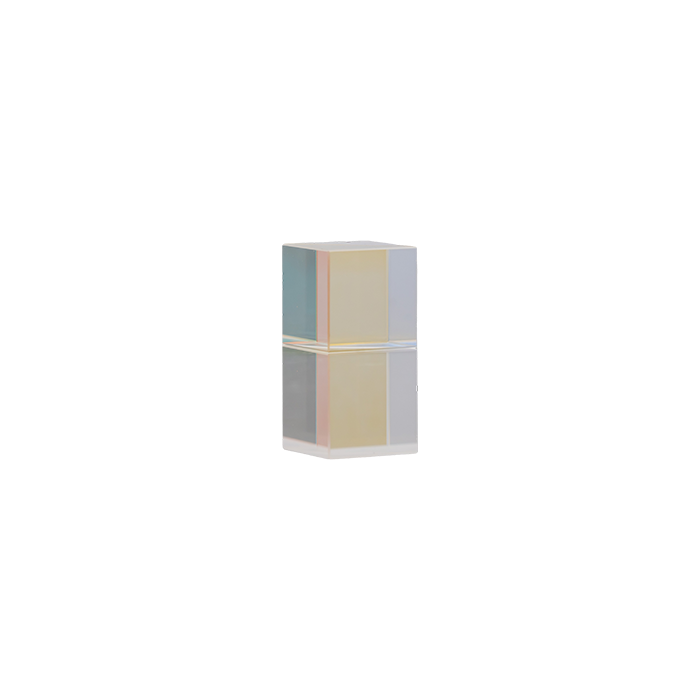

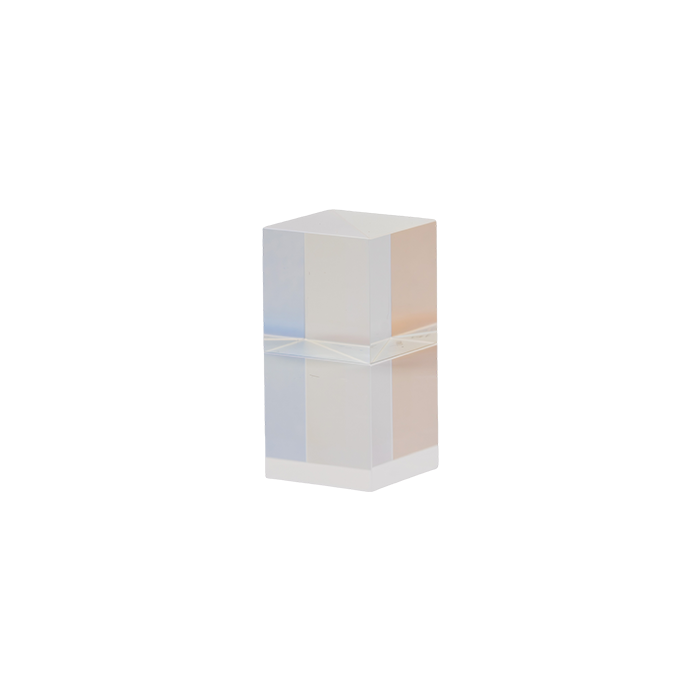

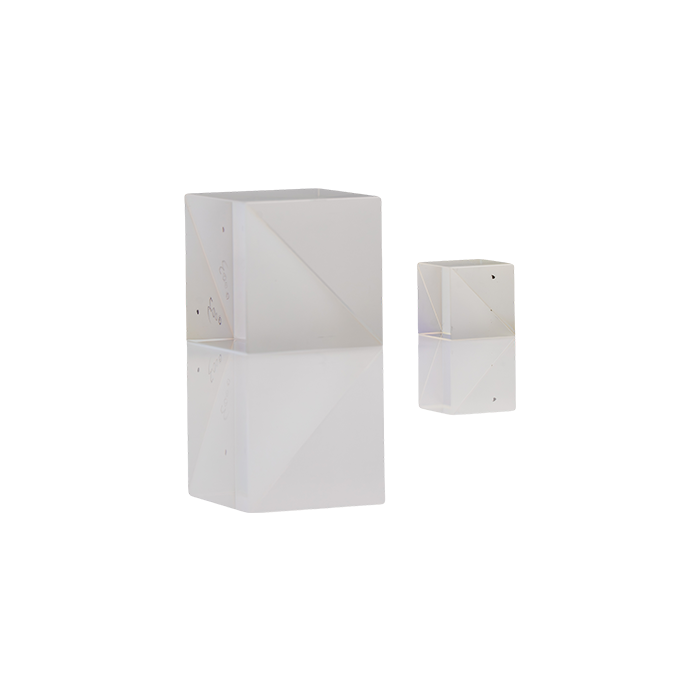

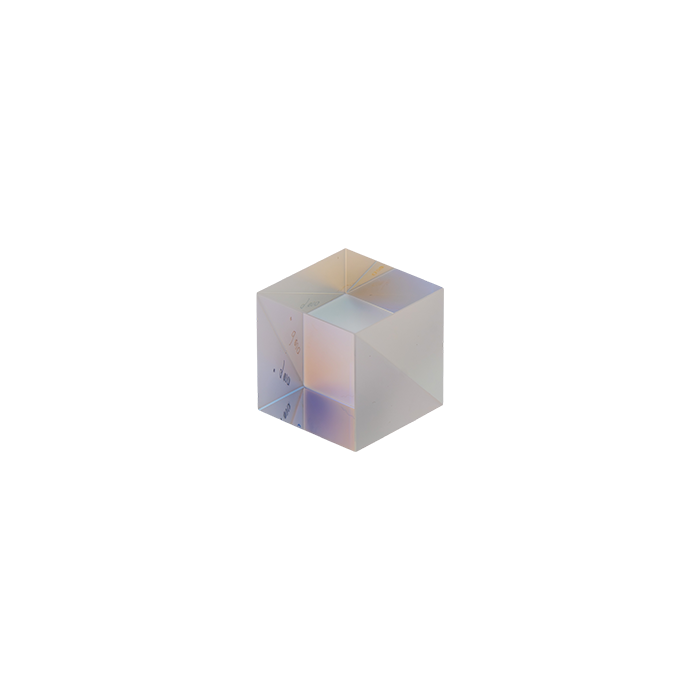

图1：高功率激光线偏振分束立方

一：定义

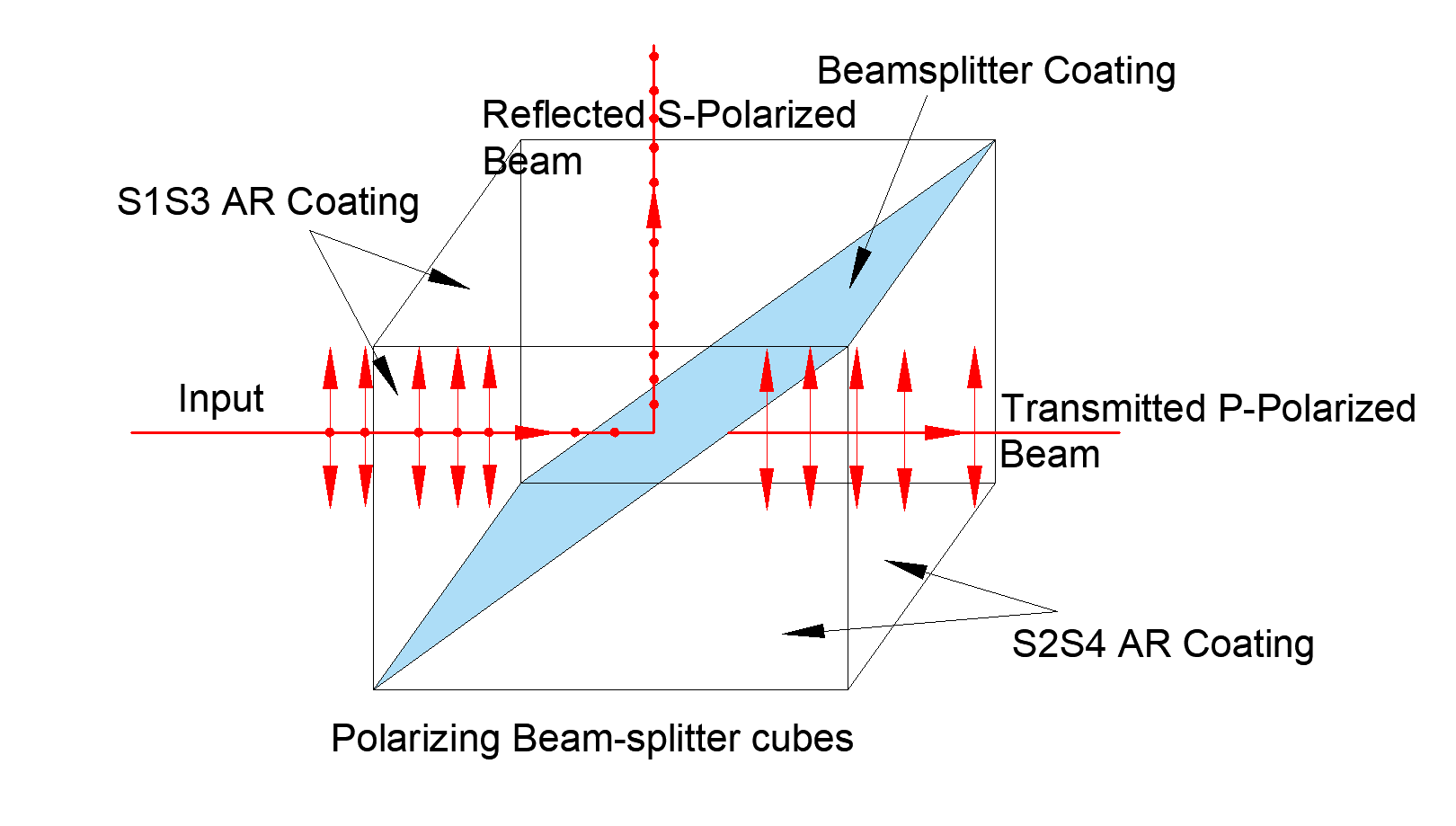

高功率激光线偏振分束立方是按照入射光束中S偏振和P偏振成分，将其分为透射和反射两束光，透射光为P偏振光，反射光为S偏振光。其结构由两个直角棱镜通过分光膜胶合成立方体。

二：特点

消光比（Tp:Ts）：＞2000:1；
工作波长：405 nm，532 nm，633 nm，780 nm，808 nm，830 nm，850 nm，1030 nm，1064 nm，1550 nm，以及其他定制波长；
相对于棱镜表面，平行光正入射。

三：说明

高功率激光线偏振分束立方应用了布鲁斯特角原理。入射角为布鲁斯特角时：反射光中仅有s偏振分量，p偏振分量理论反射率为零；透射光实质是高度偏振的P光。而在实际应用中，棱镜材质与分光薄膜的折射率差异可能导致残余P分量反射，此时需要多层膜系设计，通过干涉调控实现更理想的偏振分离。具体策略为通过膜系设计使各界面反射的S光发生相长干涉，使p光的反射相位差为 π，实现相消干涉从而增大消光比。典型膜系设计为高-低折射率交替层，同时膜系设计中并非直接使用材料本征布鲁斯特角，而是通过等效折射率设计调整有效作用角度。

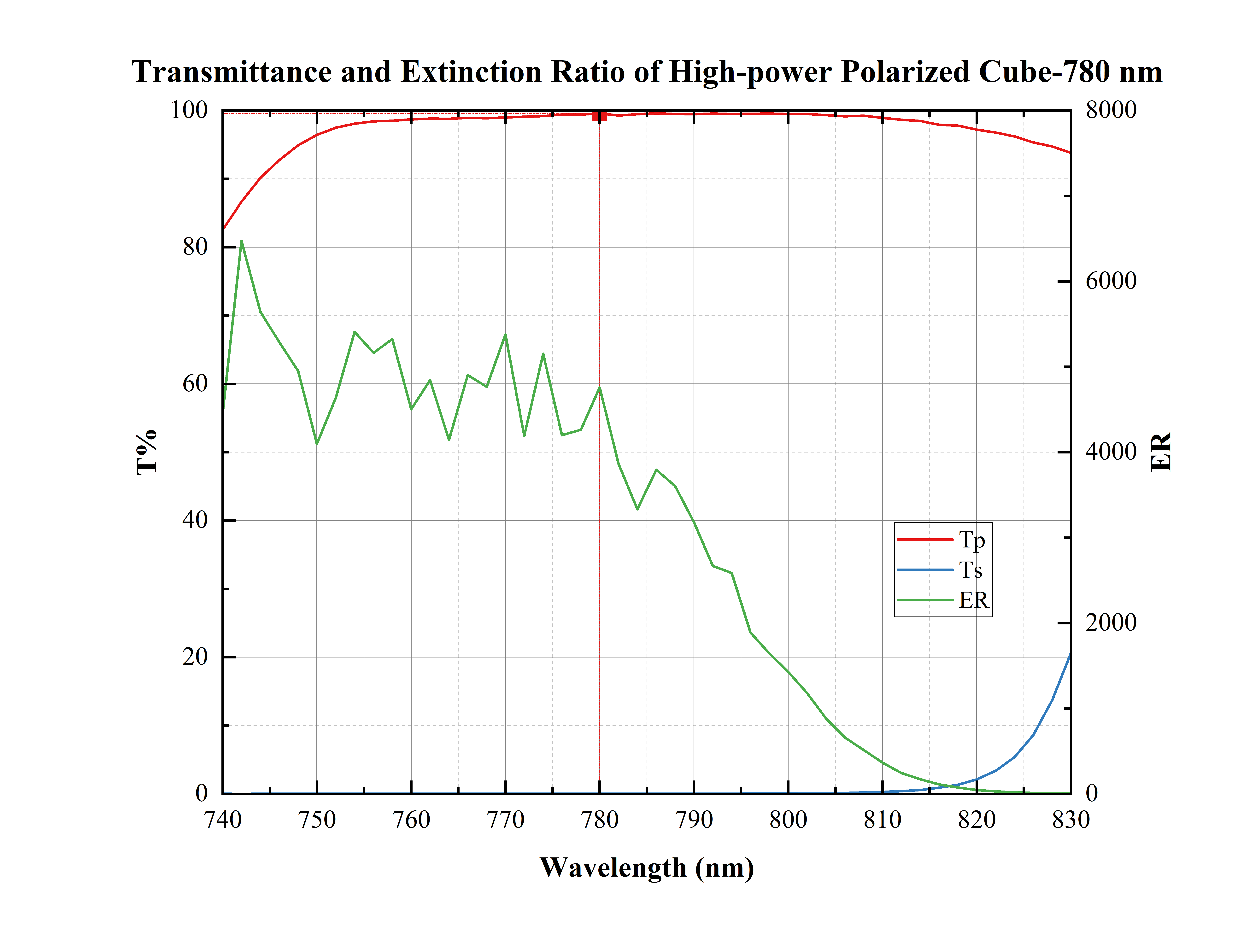

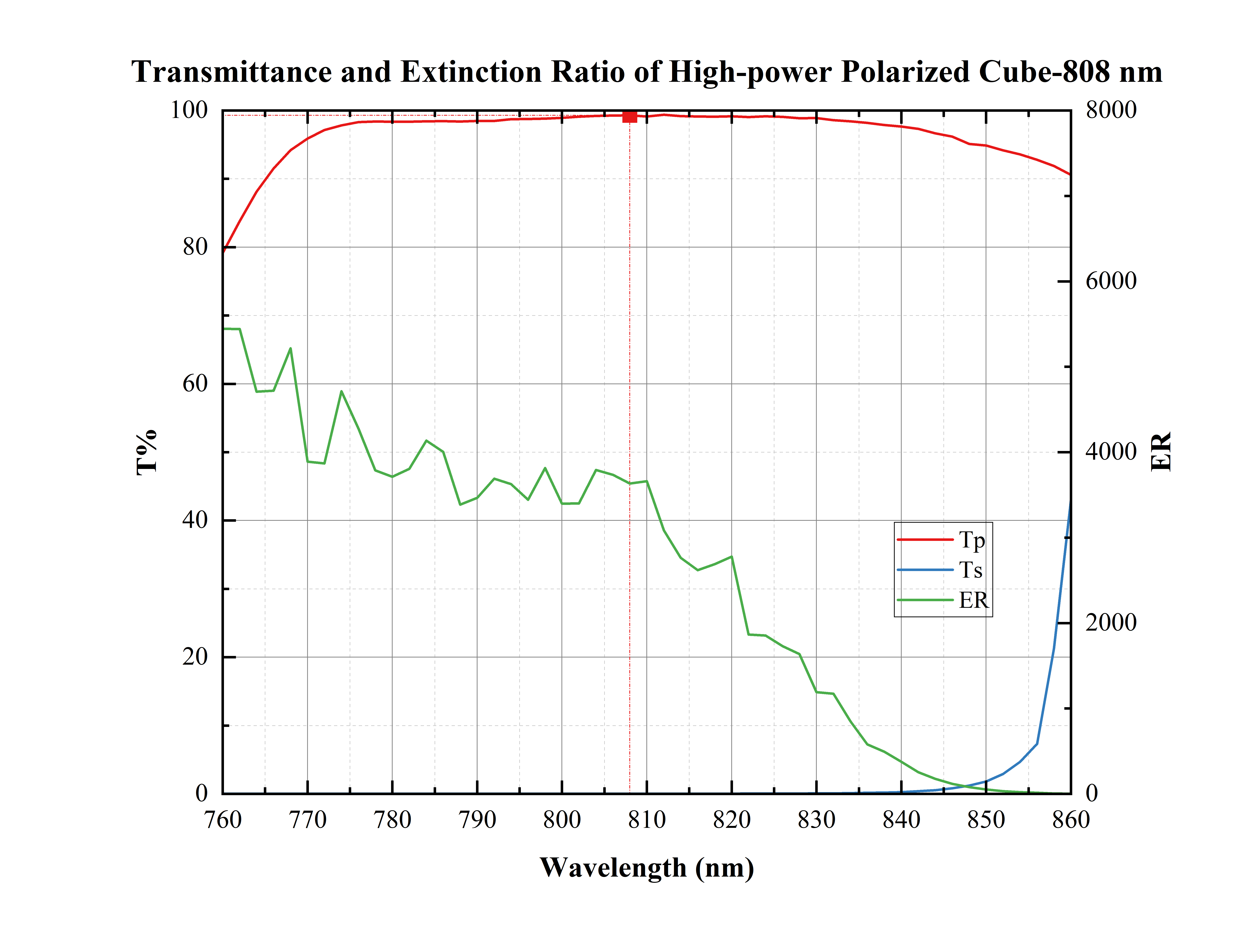

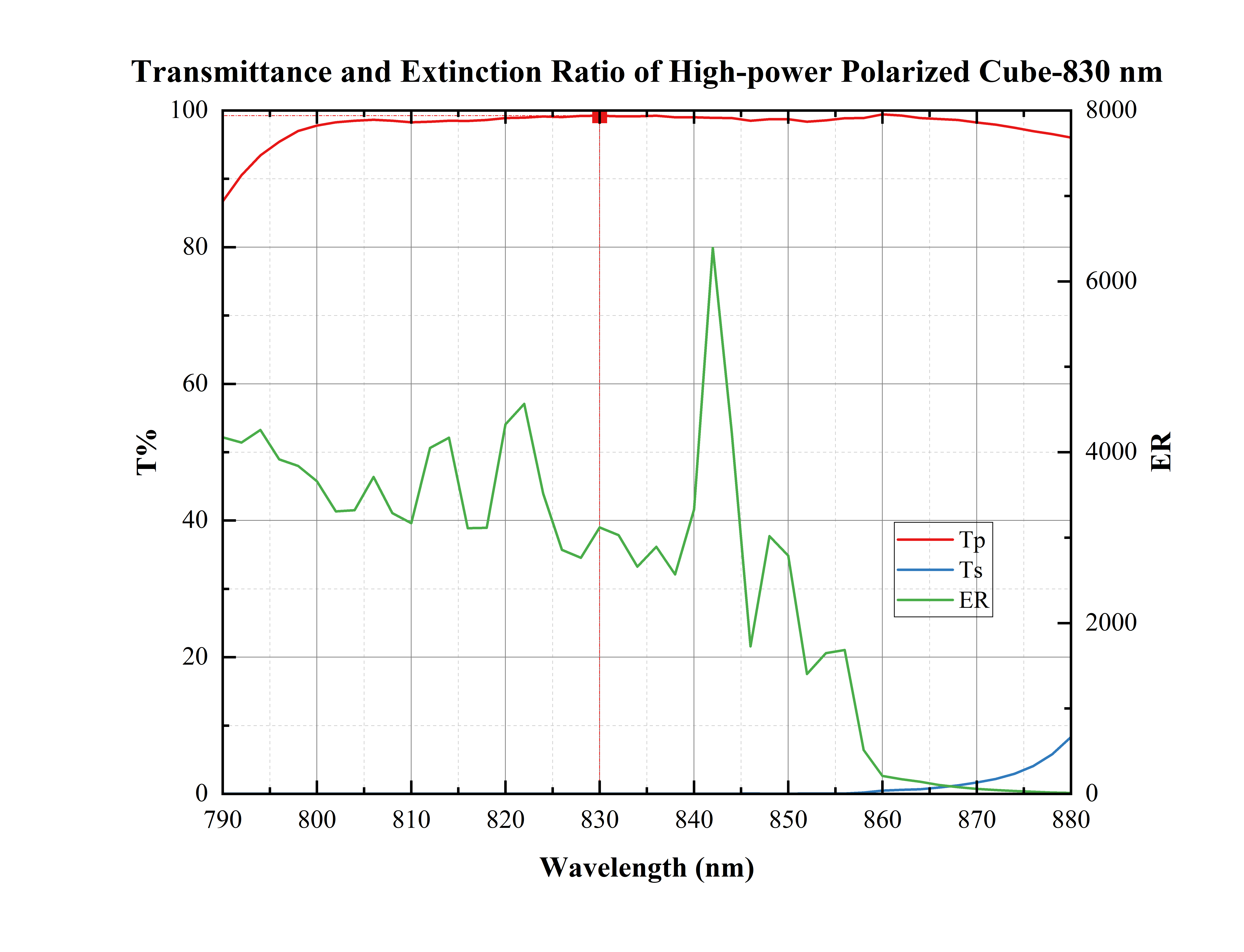

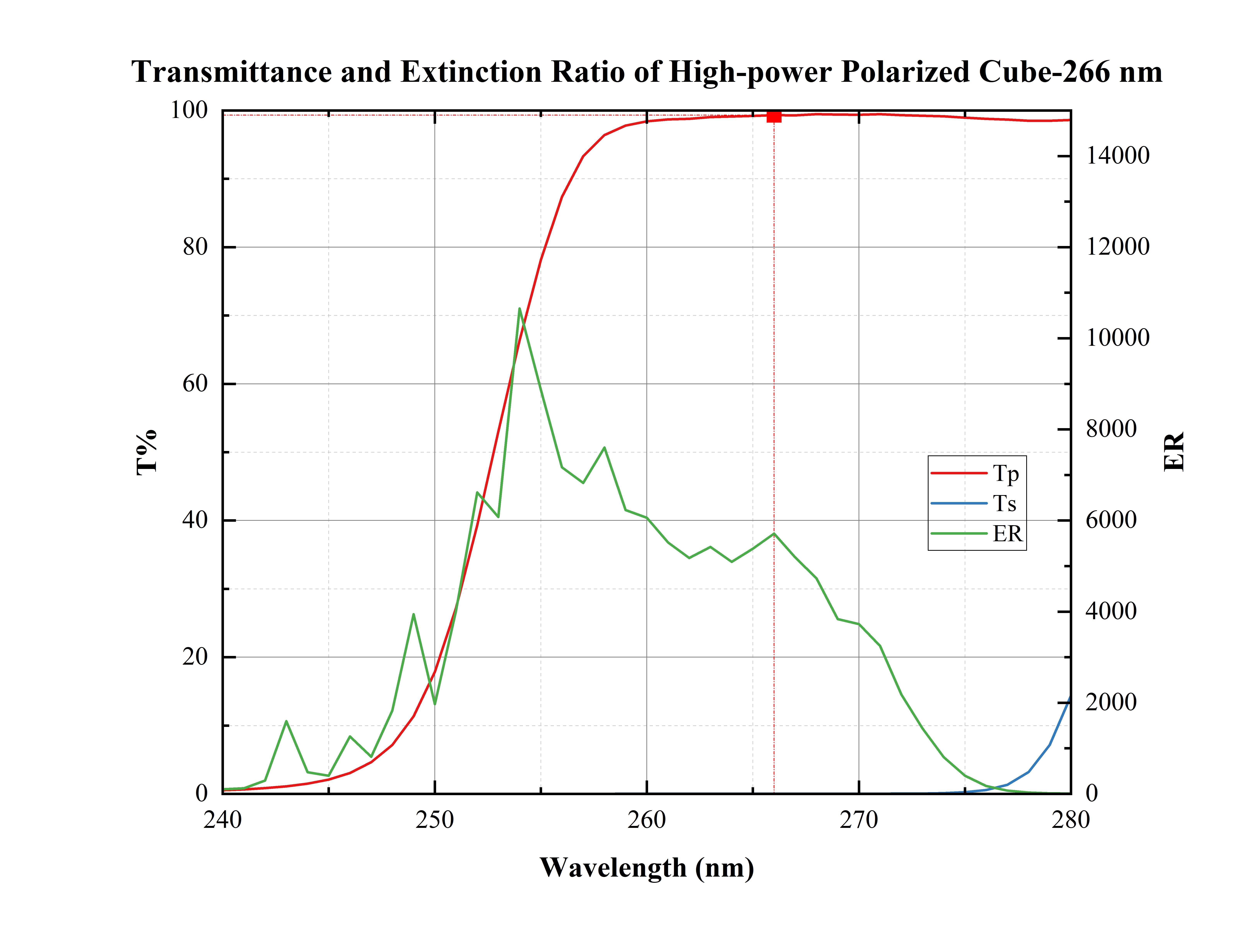

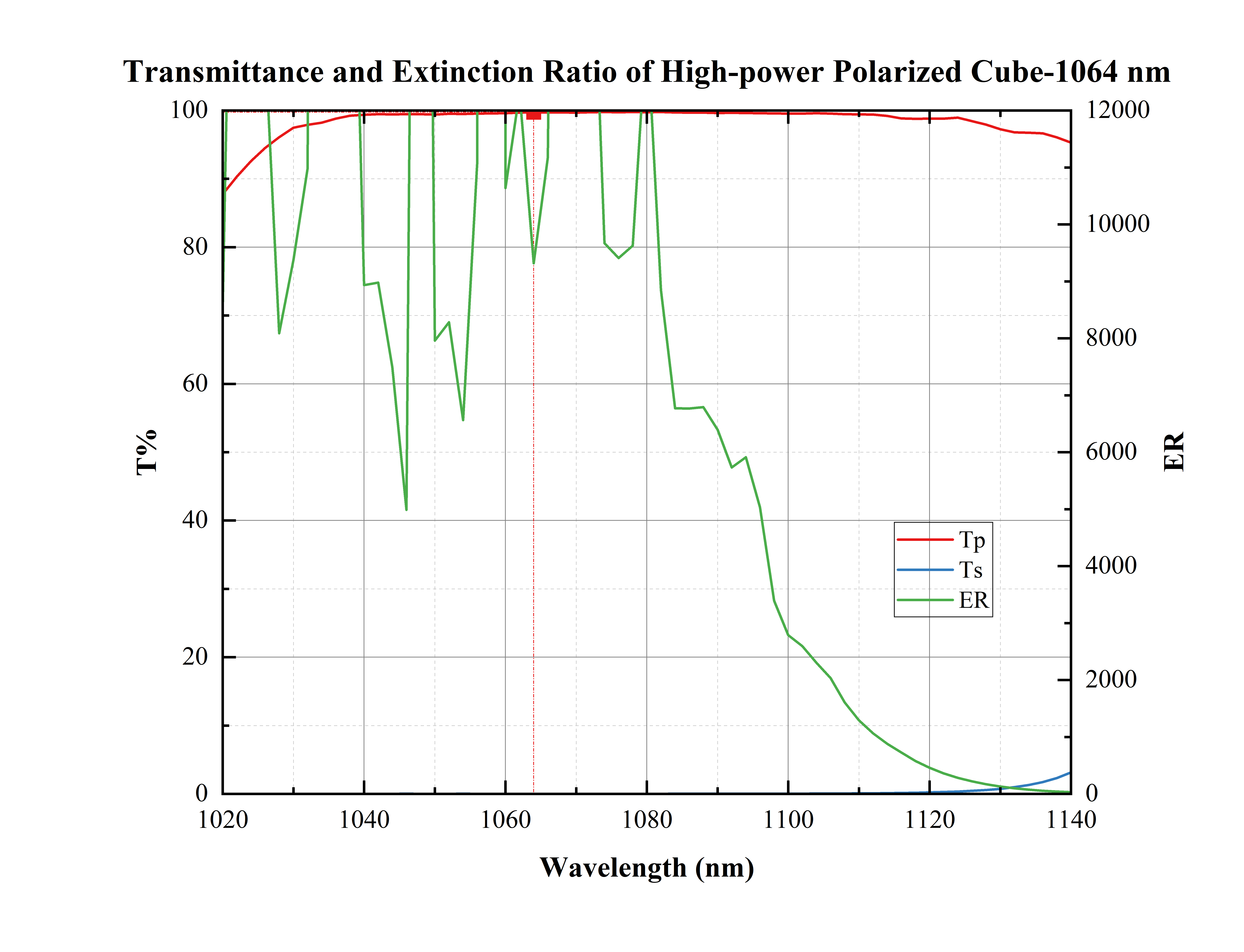

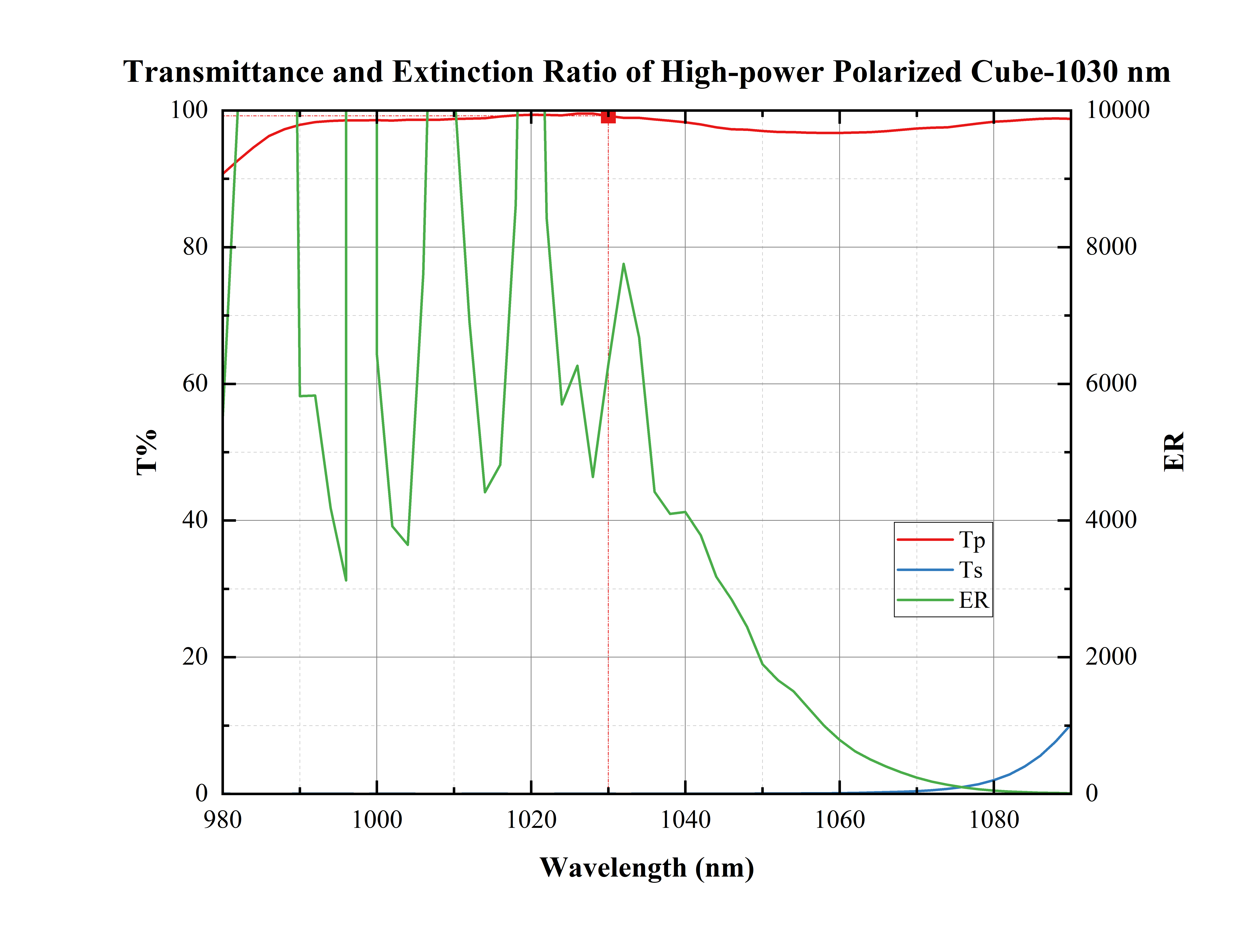

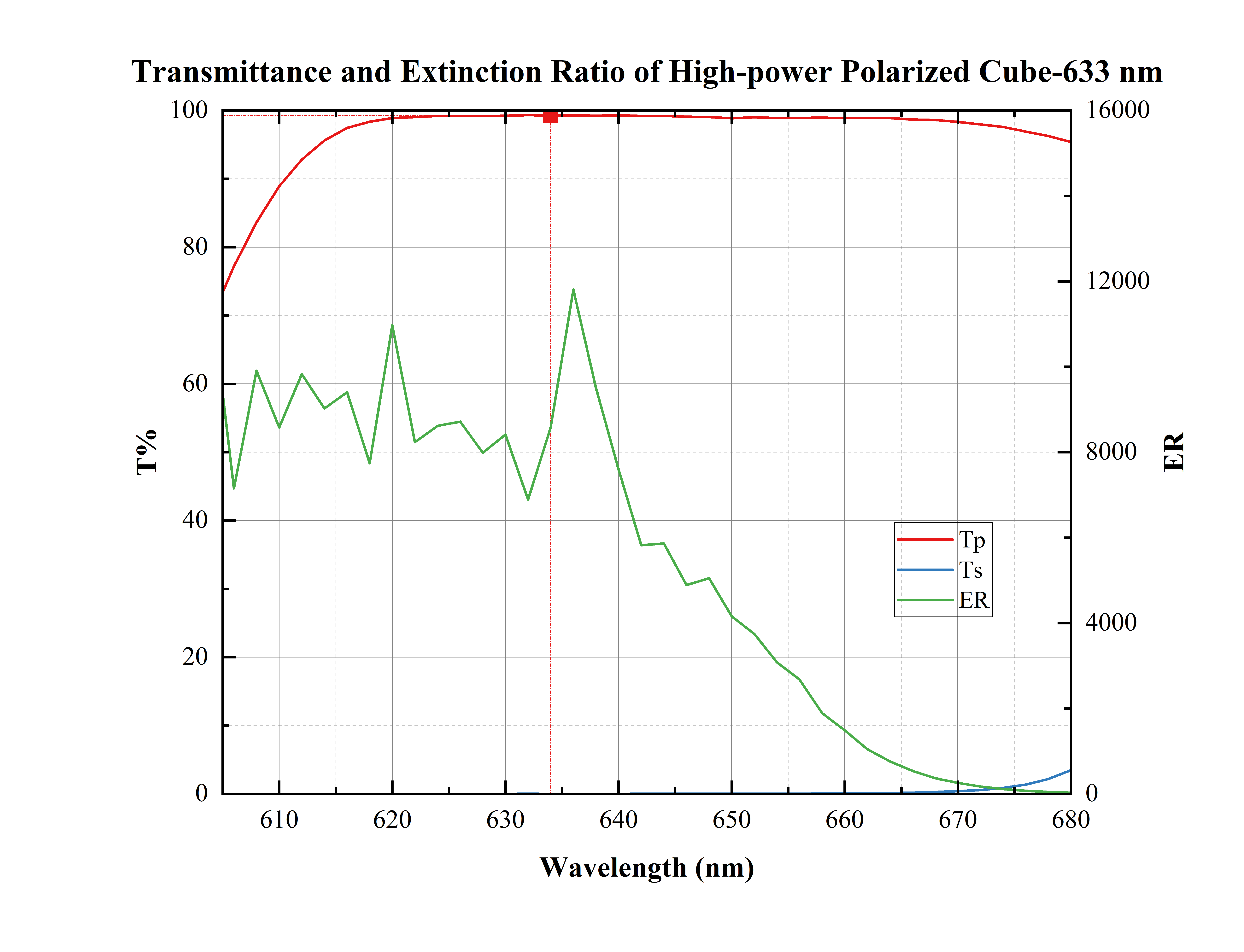

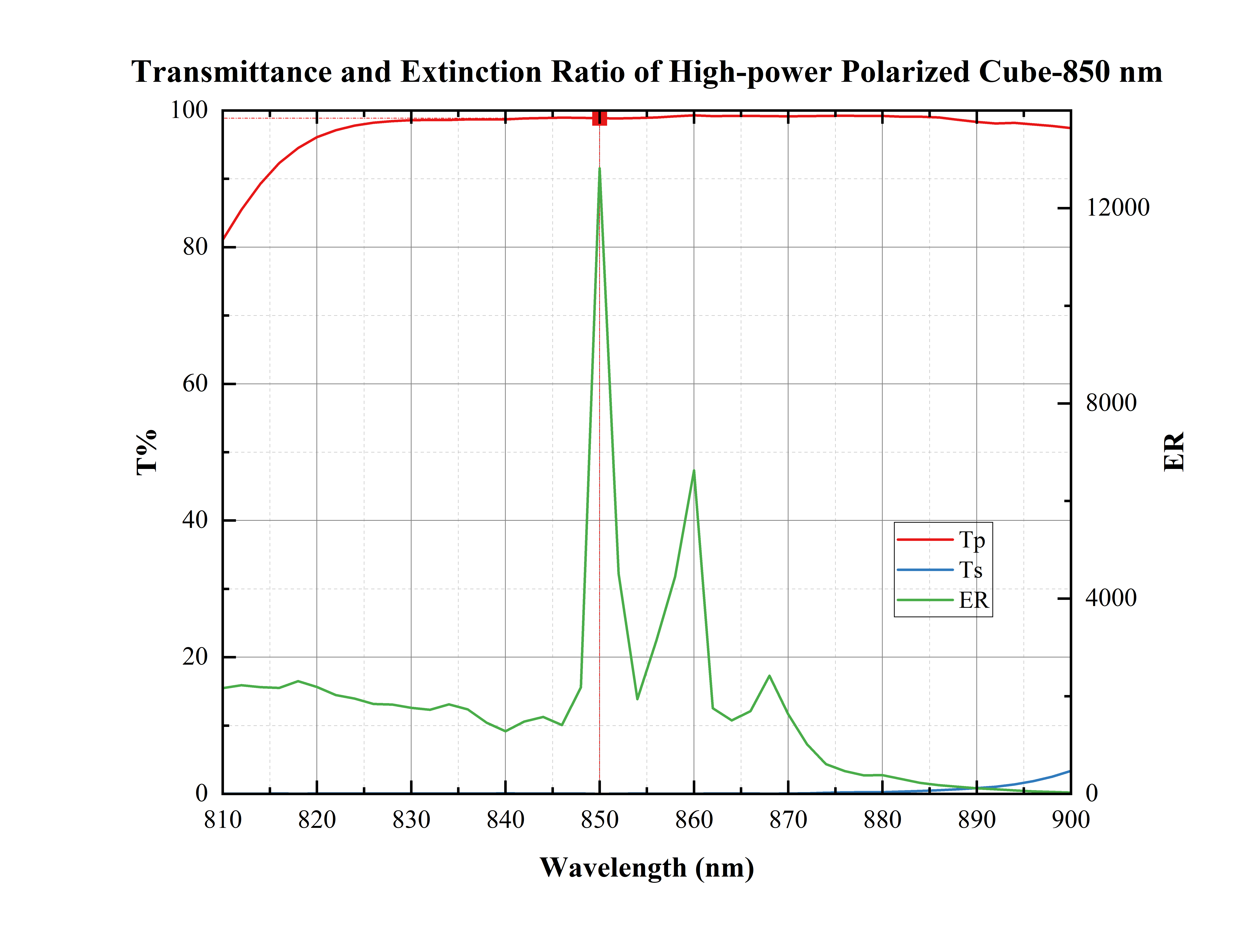

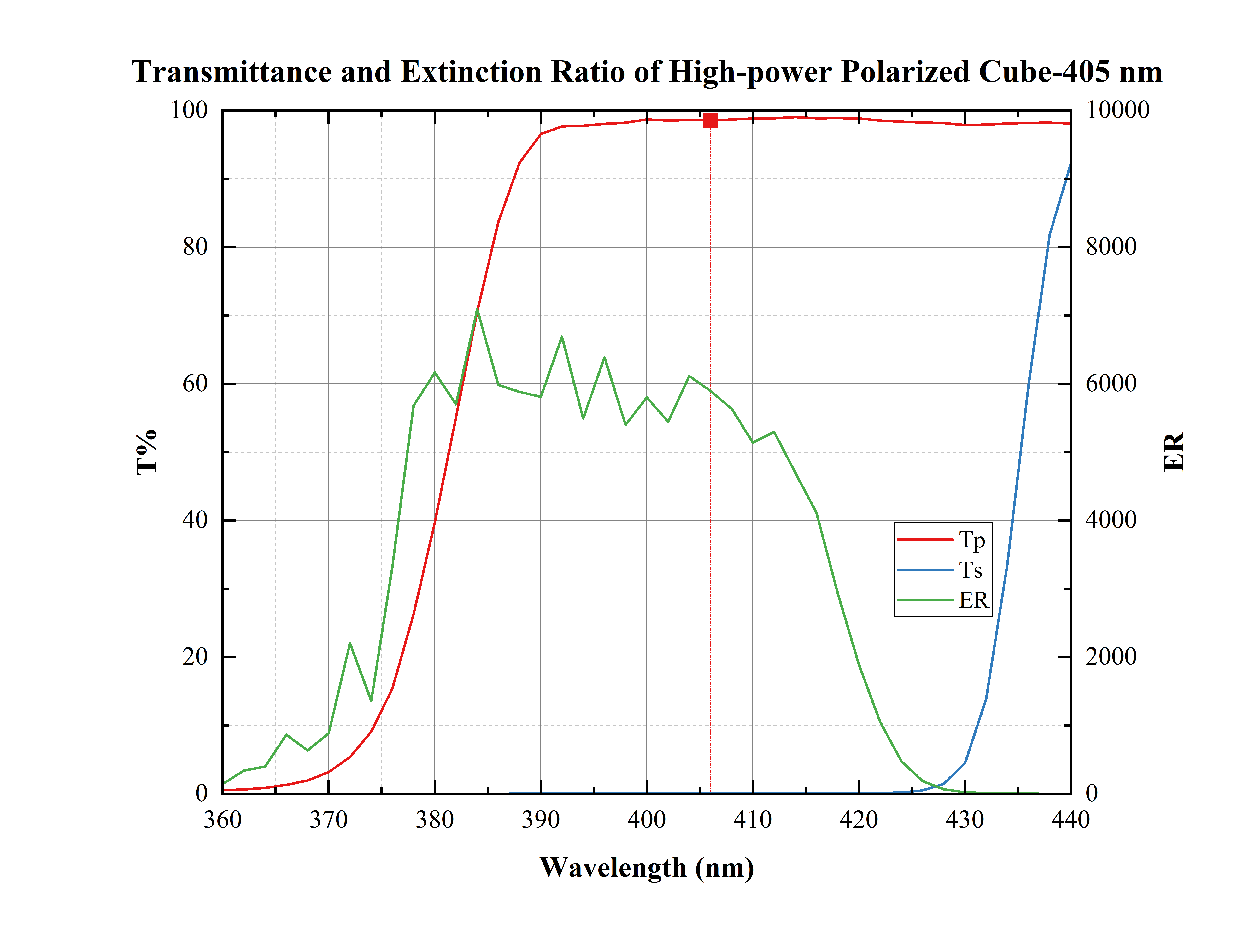

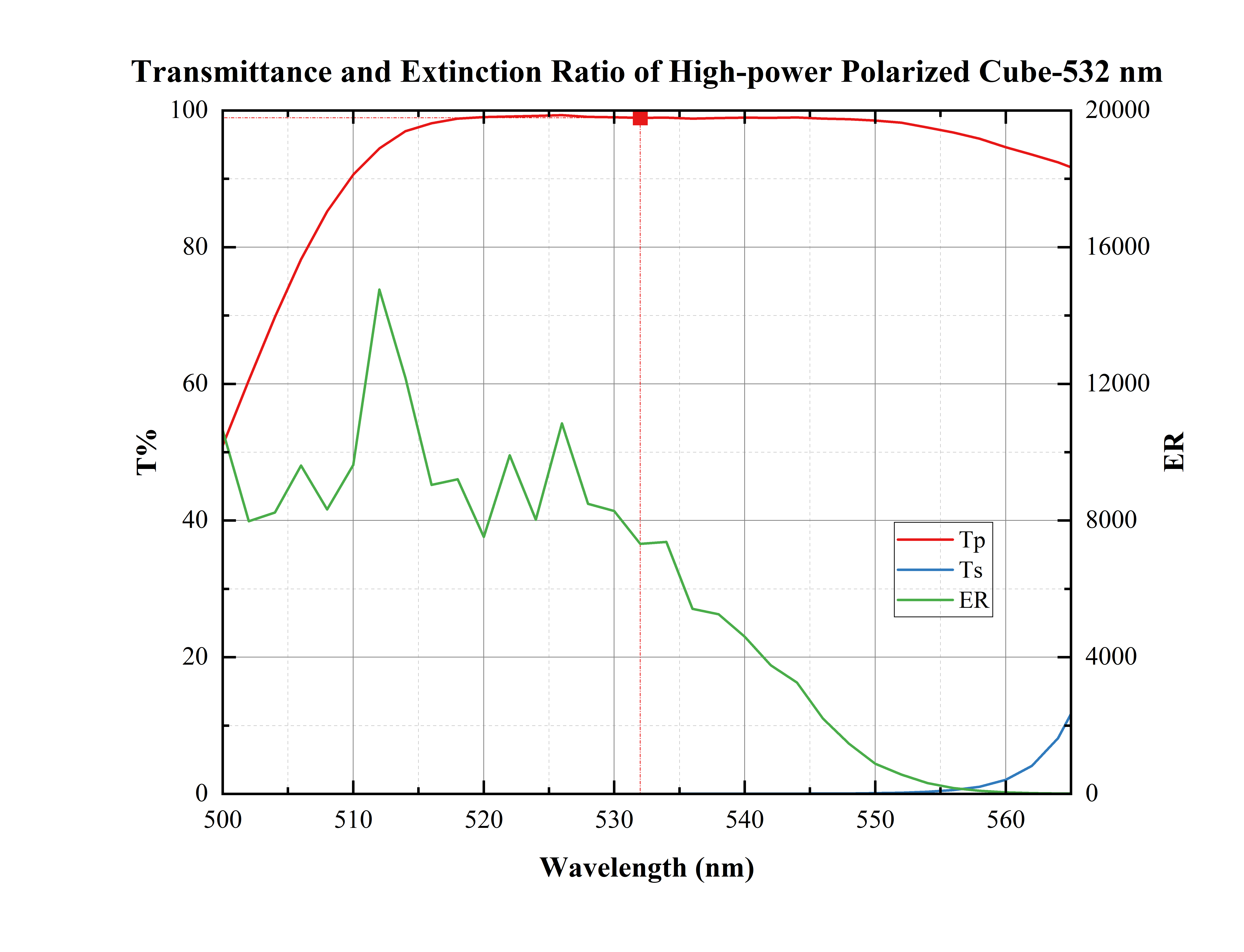

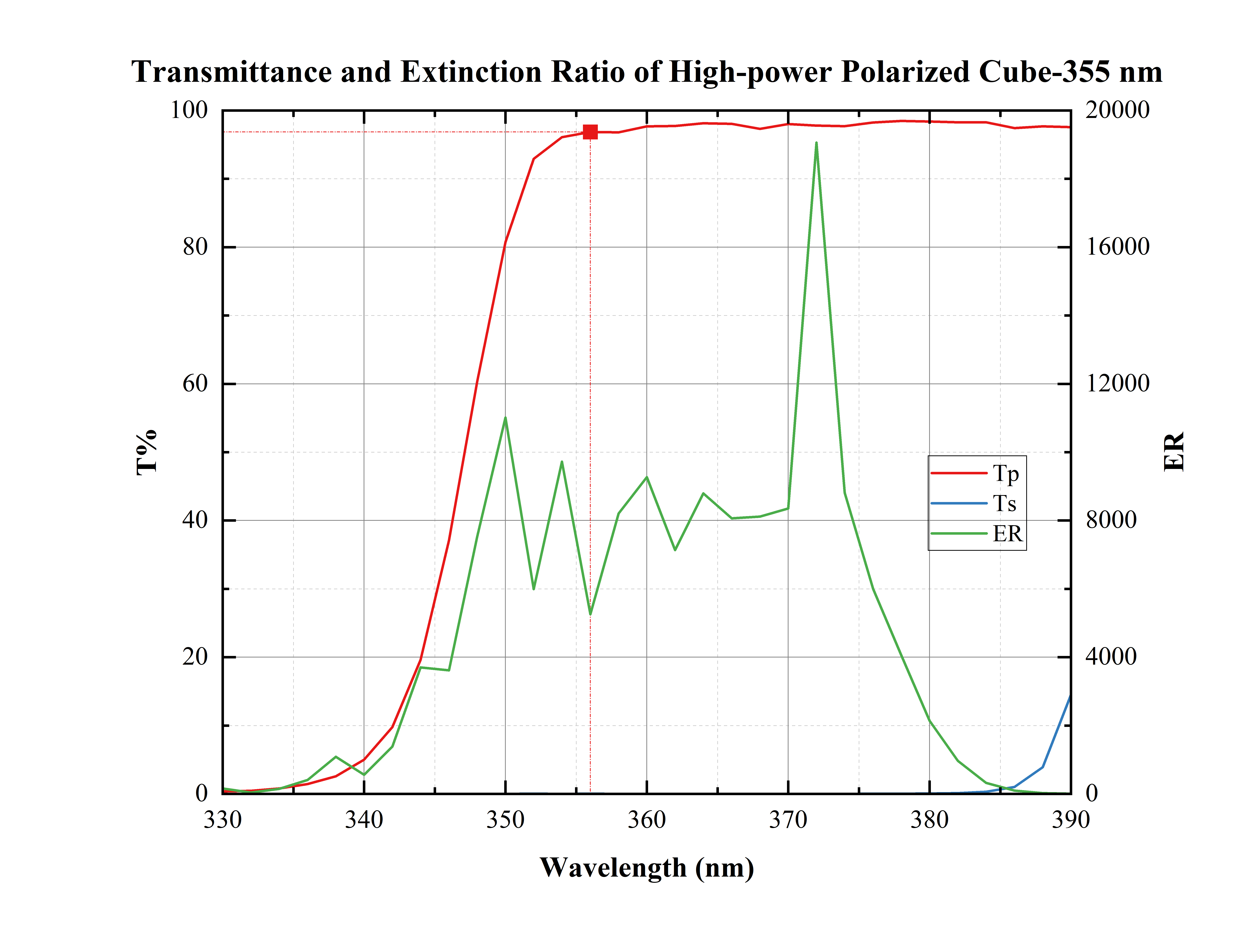

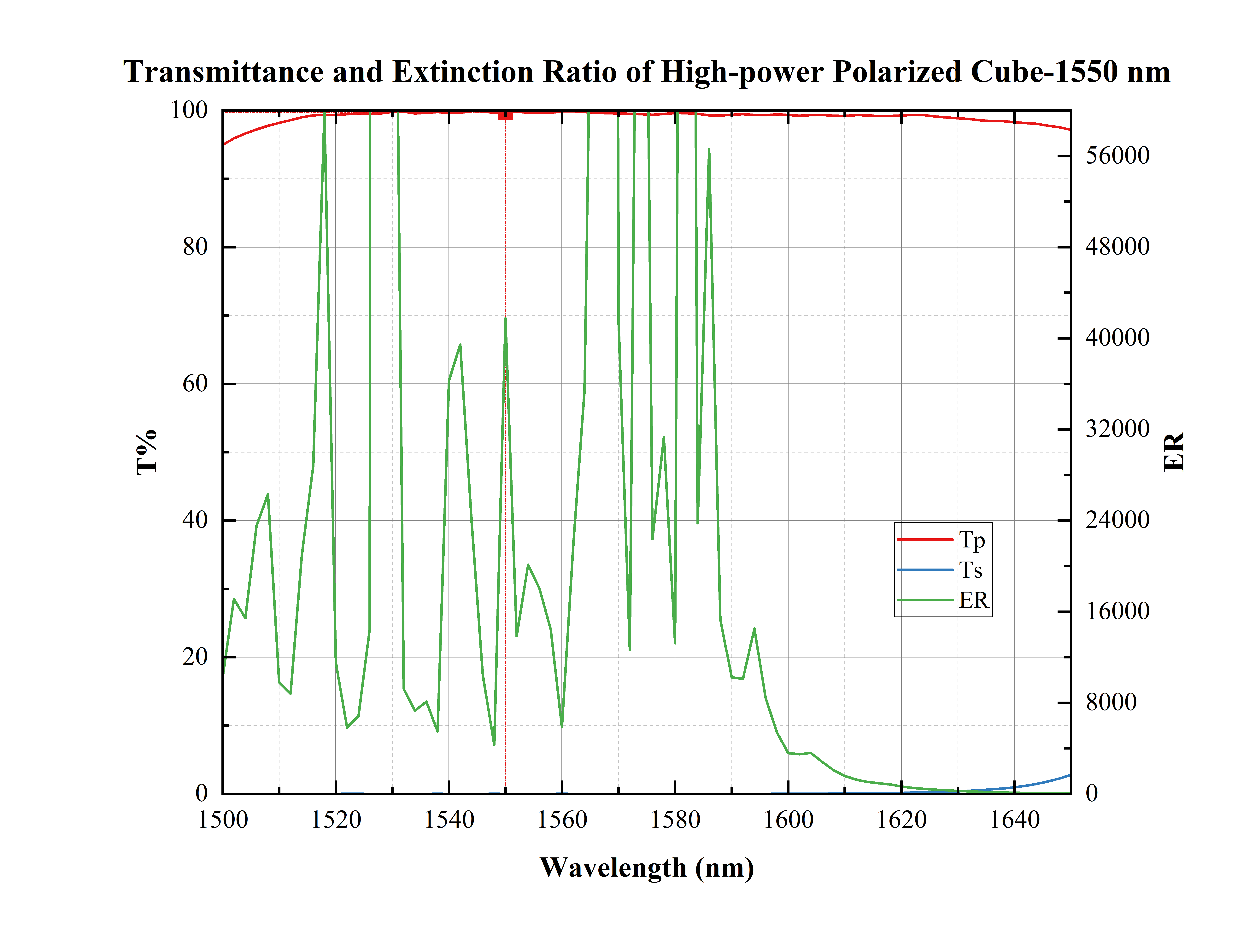

偏振分束棱镜（PBS）的消光比（Extinction Ratio, ER）是评估其偏振分光性能的关键参数。消光比定义为透射轴方向的光强与泄漏到正交方向的光强之比，具体测量方法为：

：透振轴方向（期望偏振）的光强；：正交方向（泄露偏振）的光强。

产品型号	尺寸	工作波长	消光比 (Tp : Ts)	单价	发货周期	操作
 PBS24-405	25.4 mm × 25.4 mm × 25.4 mm	405 nm	>2000 : 1	~~￥3590.00~~ ￥2872	现货现货 4周	 加入购物车
 PBS24-532	25.4 mm × 25.4 mm × 25.4 mm	532 nm	>3000 : 1	~~￥3531.00~~ ￥2824.8	现货现货 4周	 加入购物车
 PBS24-633	25.4 mm × 25.4 mm × 25.4 mm	633 nm	>2000 : 1	~~￥3521.00~~ ￥2816.8	现货现货 4周	 加入购物车
 PBS24-780	25.4 mm × 25.4 mm × 25.4 mm	780 nm	>2000 : 1	~~￥3521.00~~ ￥2816.8	现货现货 1周	 加入购物车
 PBS24-830	25.4 mm × 25.4 mm × 25.4 mm	830 nm	>2000 : 1	~~￥3487.00~~ ￥2789.6	现货现货 1周	 加入购物车
 PBS24-850	25.4 mm × 25.4 mm × 25.4 mm	850 nm	>2000 : 1	~~￥3487.00~~ ￥2789.6	现货现货 1周	 加入购物车
 PBS24-1030	25.4 mm × 25.4 mm × 25.4 mm	1030 nm	>2000 : 1	~~￥3487.00~~ ￥2789.6	现货现货现货	 加入购物车
 PBS24-1064	25.4 mm × 25.4 mm × 25.4 mm	1064 nm	>2000 : 1	~~￥3521.00~~ ￥2816.8	1周 1周 1周	 加入购物车
 PBS24-1550	25.4 mm × 25.4 mm × 25.4 mm	1550 nm	>2000 : 1	~~￥3487.00~~ ￥2789.6	现货现货 1周	 加入购物车
 PBS24-460	25.4 mm × 25.4 mm × 25.4 mm	460 nm	>2000 : 1	~~￥3521.00~~ ￥2816.8	现货现货 4周	 加入购物车
 PBS24-808	25.4 mm × 25.4 mm × 25.4 mm	808 nm	>2000 : 1	~~￥3521.00~~ ￥2816.8	现货现货 4周	 加入购物车

产品型号

尺寸

工作波长

消光比 (Tp : Ts)

单价

发货周期

操作



PBS24-405

25.4 mm × 25.4 mm × 25.4 mm

405 nm

>2000 : 1

~~￥3590.00~~

￥2872

现货

4周



光学元件材质	UVFS	消光比（Tp:Ts）	3000：1
表面光洁度（划痕/麻点）	20/10	表面平整度（@633 nm）	λ/4
出射角度	透射：0°± 5 arcmin 反射：90°± 5 arcmin	通光孔径	>80% CA

产品型号	尺寸	工作波长	消光比 (Tp : Ts)	单价	发货周期	操作
 PBS22-266	12.7 mm × 12.7 mm × 12.7 mm	266 nm	>2000 : 1	~~￥2818.00~~ ￥2254.4	现货现货 1周	 加入购物车
 PBS22-355	12.7 mm × 12.7 mm × 12.7 mm	355 nm	>2000 : 1	~~￥2763.00~~ ￥2210.4	现货现货 1周	 加入购物车
 PBS22-532	12.7 mm × 12.7 mm × 12.7 mm	532 nm	>2000 : 1	~~￥2763.00~~ ￥2210.4	1周 1周 1周	 加入购物车
 PBS22-808	12.7 mm × 12.7 mm × 12.7 mm	808 nm	>2000 : 1	~~￥2818.00~~ ￥2254.4	1周 1周 1周	 加入购物车
 PBS22-460	12.7 mm × 12.7 mm × 12.7 mm	460 nm	>2000 : 1	~~￥2763.00~~ ￥2210.4	现货现货 4周	 加入购物车
 PBS22-1064	12.7 mm × 12.7 mm × 12.7 mm	1064 nm	>2000 : 1	~~￥2818.00~~ ￥2254.4	现货现货 4周	 加入购物车
