宽带偏振分束立方

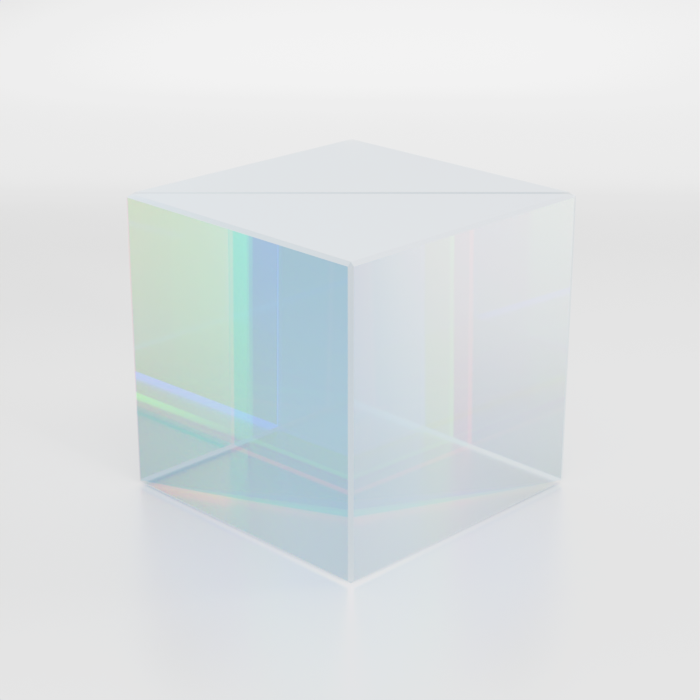

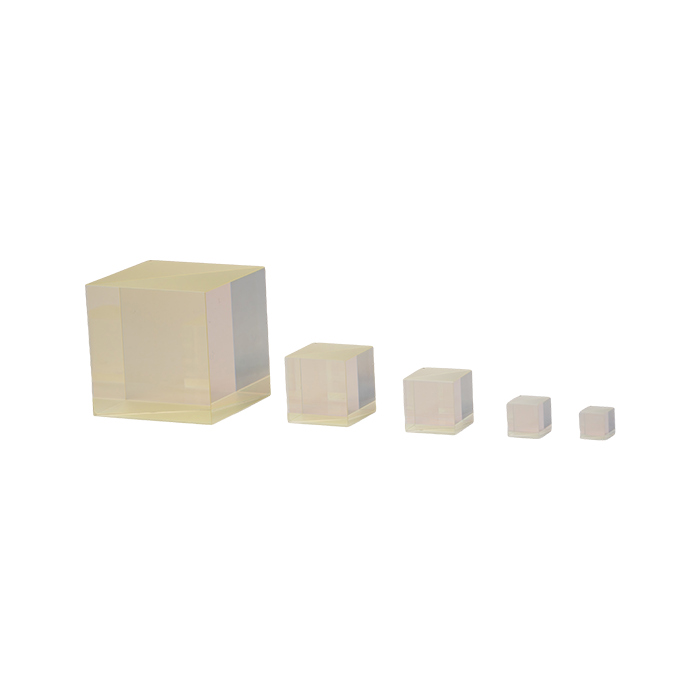

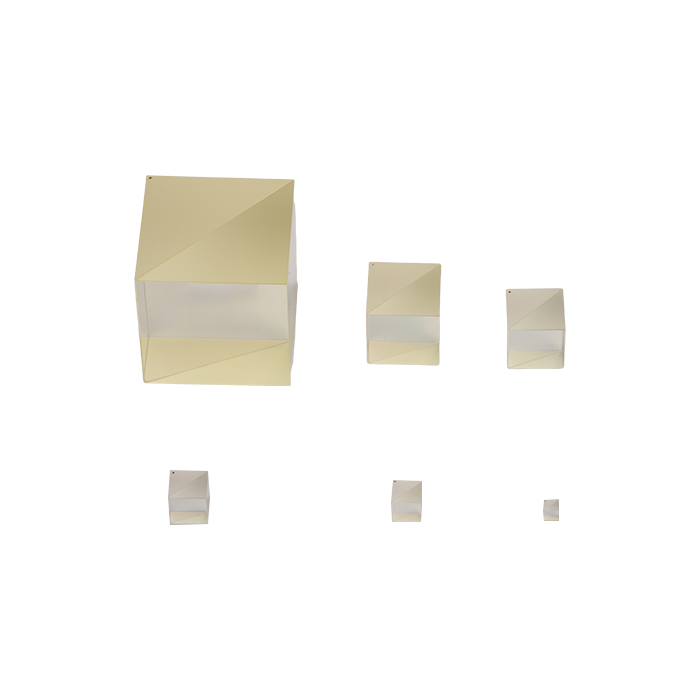

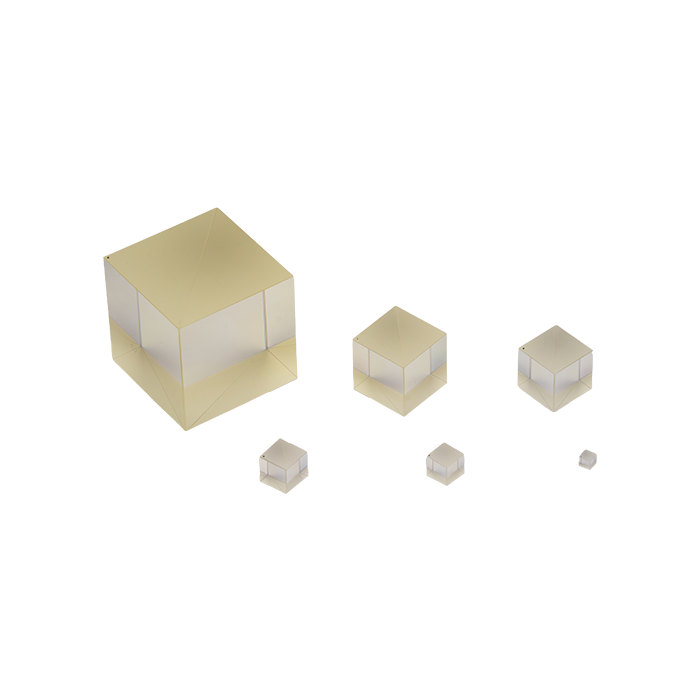

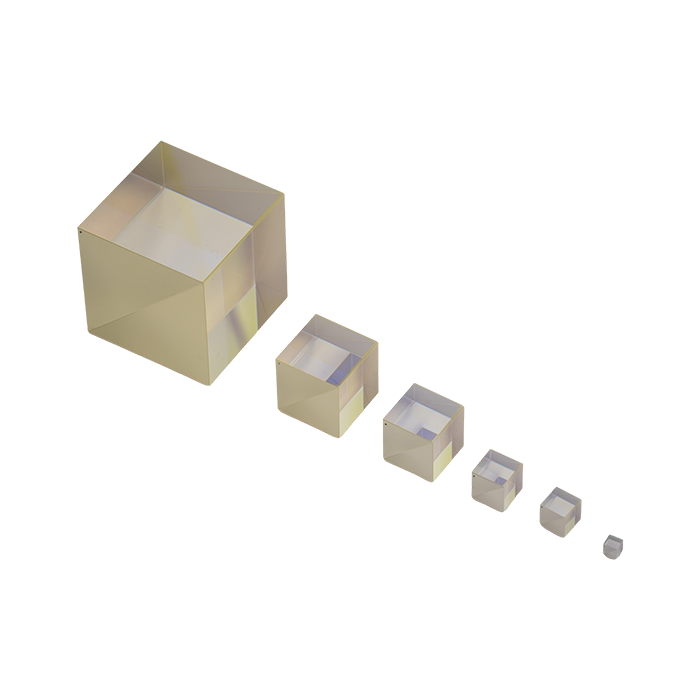

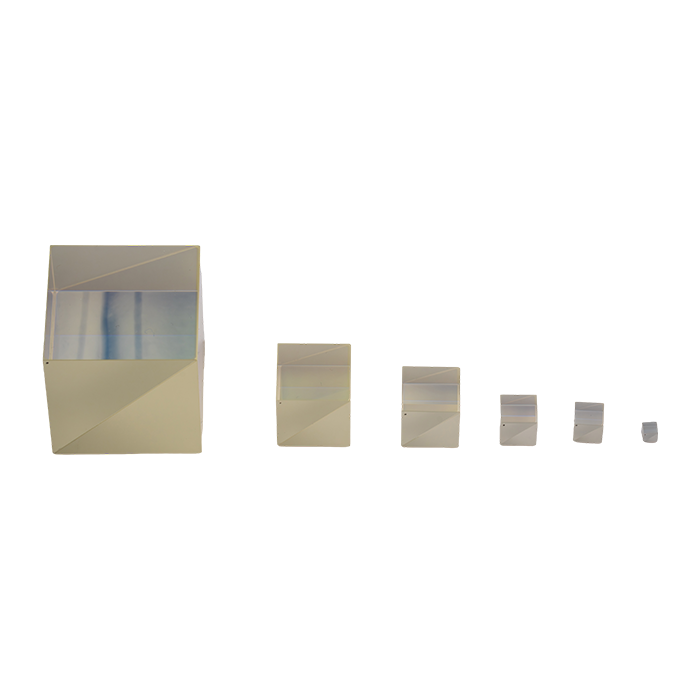

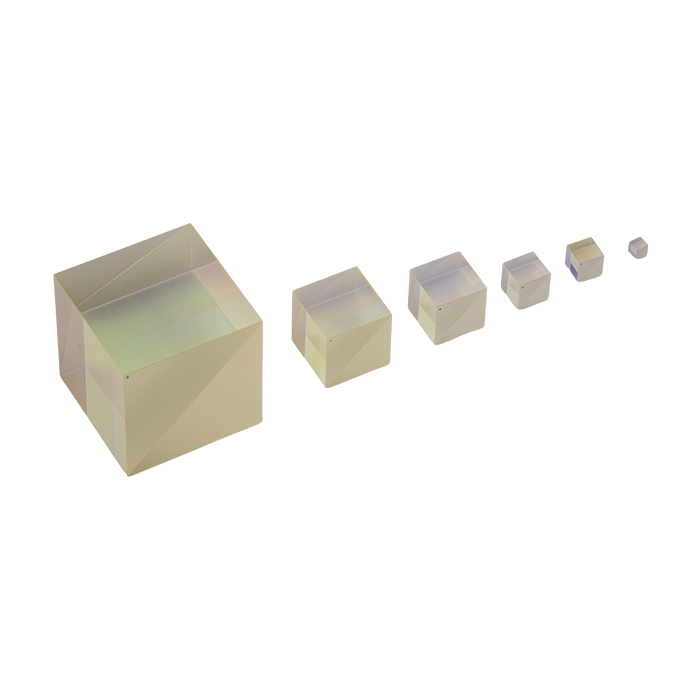

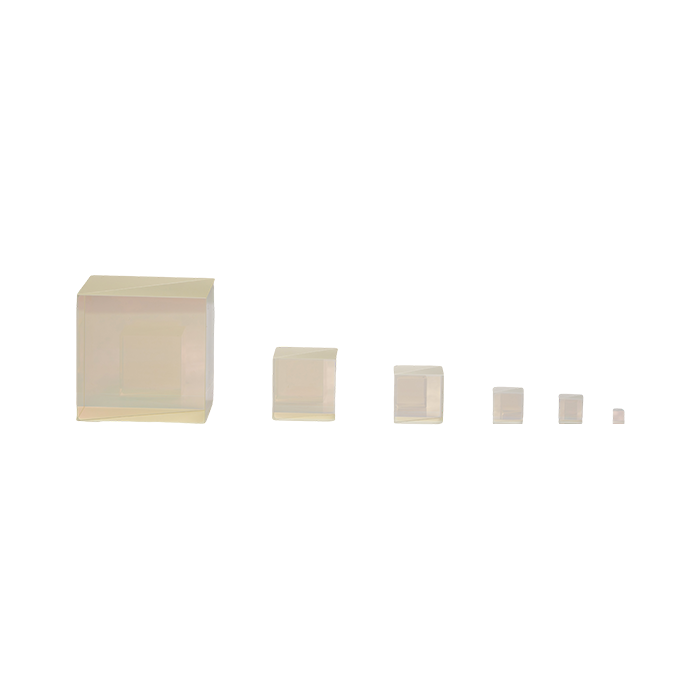

图1：宽带偏振分束立方

一：定义

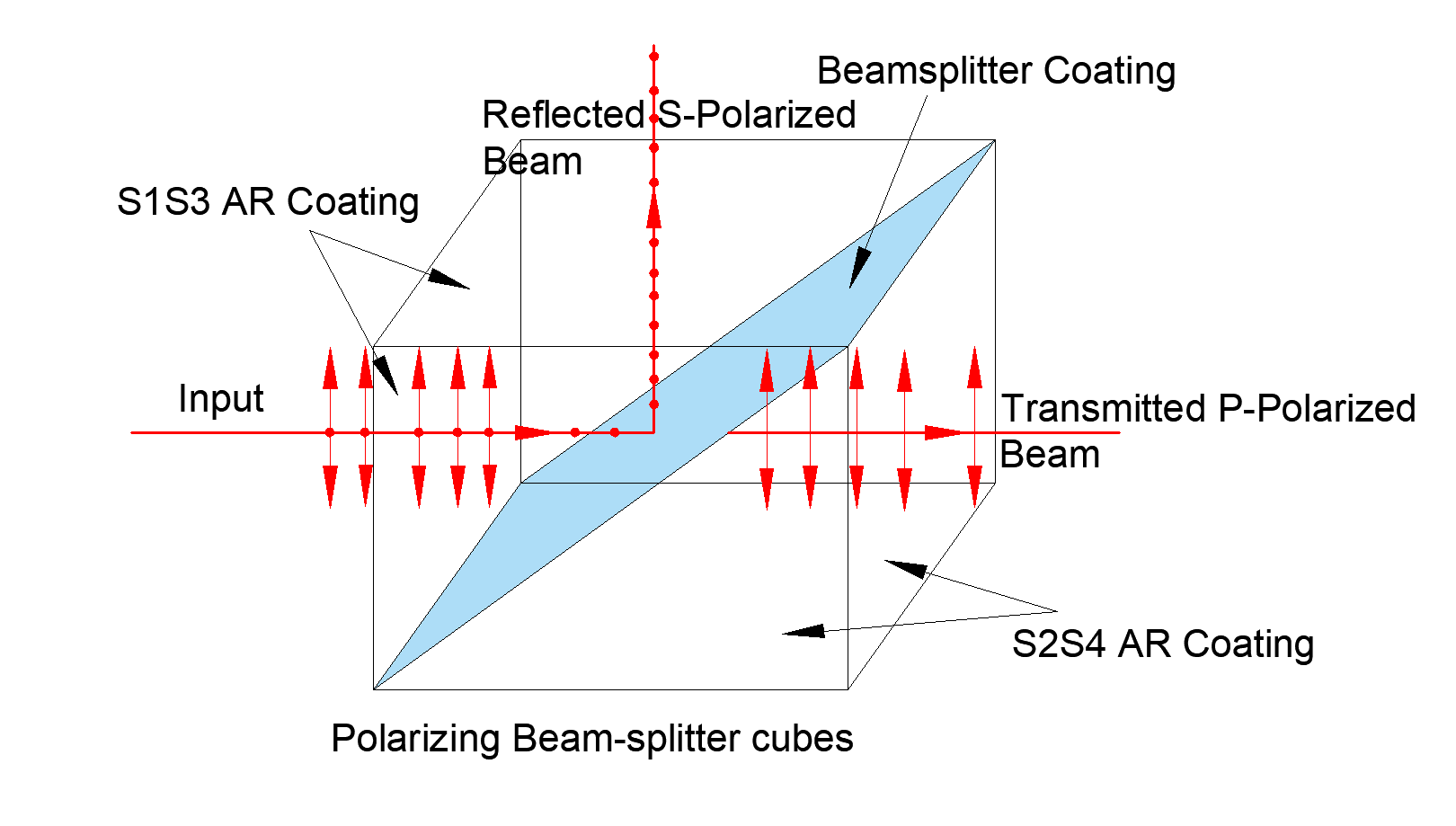

宽带偏振分束立方是按照入射光束中S偏振和P偏振成分，将其分为透射和反射两束光，透射光为P偏振光，反射光为S偏振光。其结构由两个直角棱镜通过分光膜胶合成立方体。

二：特点

消光比（Tp:Ts）：＞1000:1；
工作波长：405 nm，532 nm，633 nm，780 nm，808 nm，830 nm，850 nm，1030 nm，1064 nm，1550 nm，以及其他定制波长；
相对于棱镜表面，平行光正入射。

三：说明

宽带偏振分束立方应用了布鲁斯特角原理。入射角为布鲁斯特角时：反射光中仅有s偏振分量，p偏振分量理论反射率为零；透射光实质是高度偏振的P光。而在实际应用中，棱镜材质与分光薄膜的折射率差异可能导致残余P分量反射，此时需要多层膜系设计，通过干涉调控实现更理想的偏振分离。具体策略为通过膜系设计使各界面反射的S光发生相长干涉，使p光的反射相位差为 π，实现相消干涉从而增大消光比。典型膜系设计为高-低折射率交替层，同时膜系设计中并非直接使用材料本征布鲁斯特角，而是通过等效折射率设计调整有效作用角度。

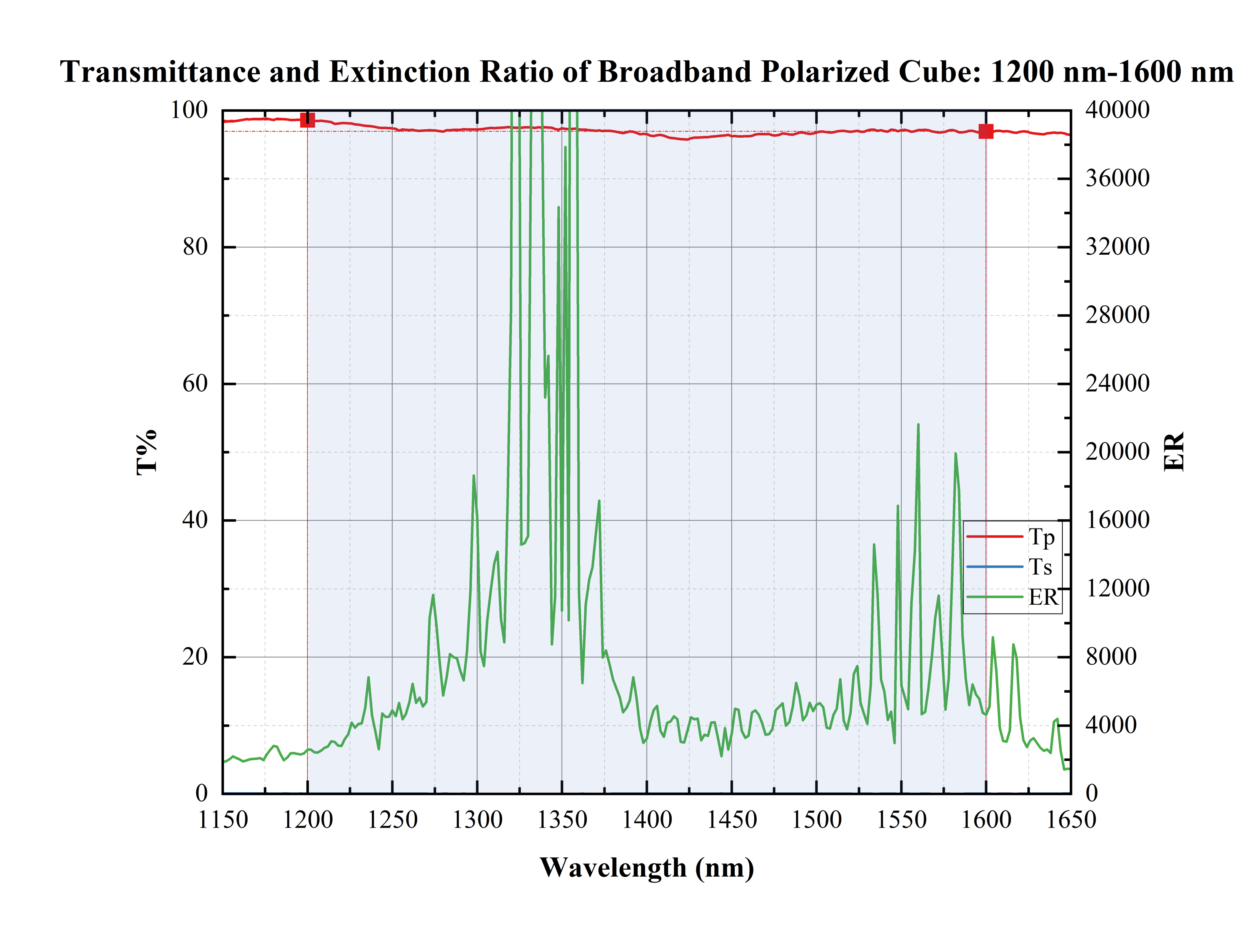

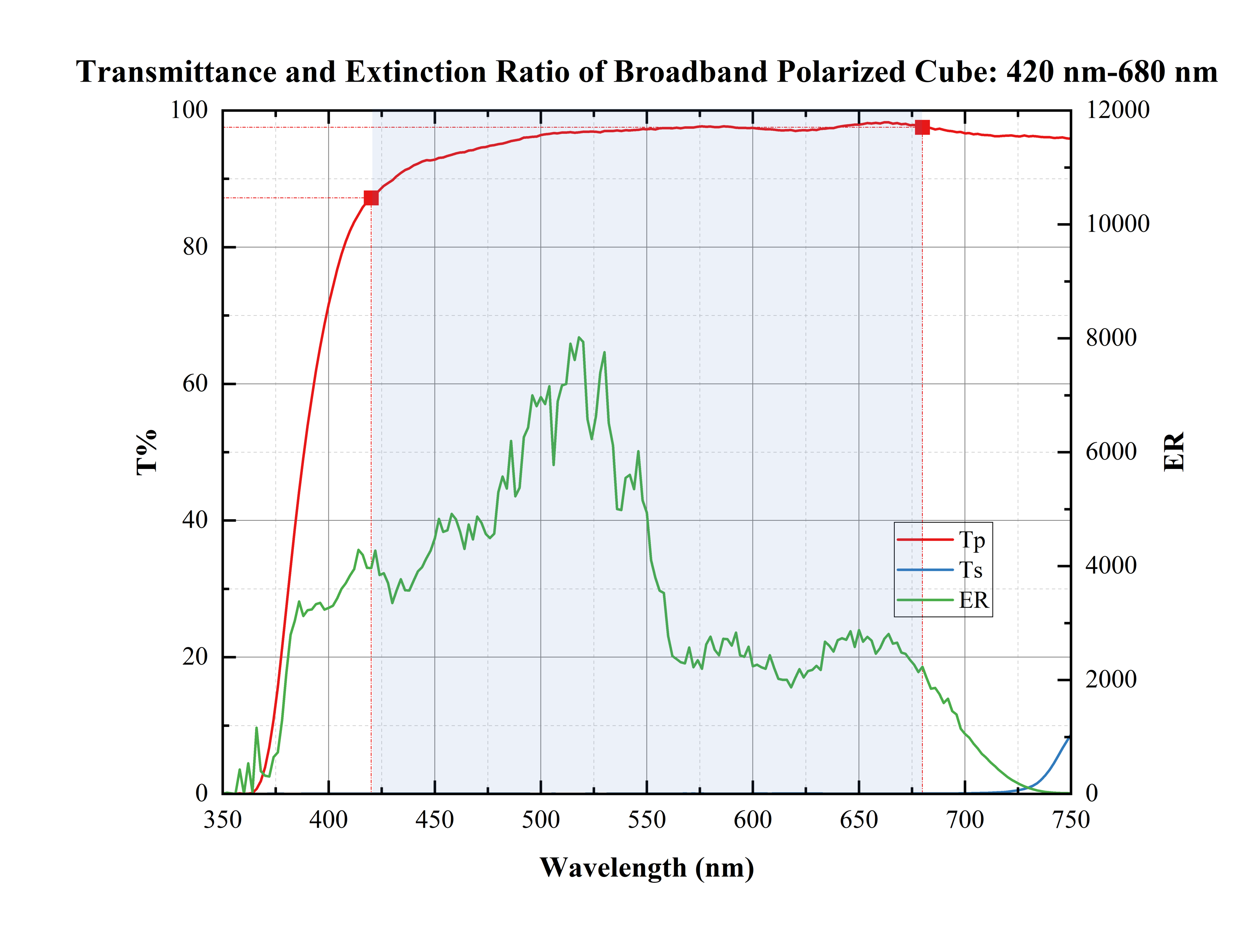

偏振分束棱镜（PBS）的消光比（Extinction Ratio, ER）是评估其偏振分光性能的关键参数。消光比定义为透射轴方向的光强与泄漏到正交方向的光强之比，具体测量方法为：

：透振轴方向（期望偏振）的光强；：正交方向（泄露偏振）的光强。

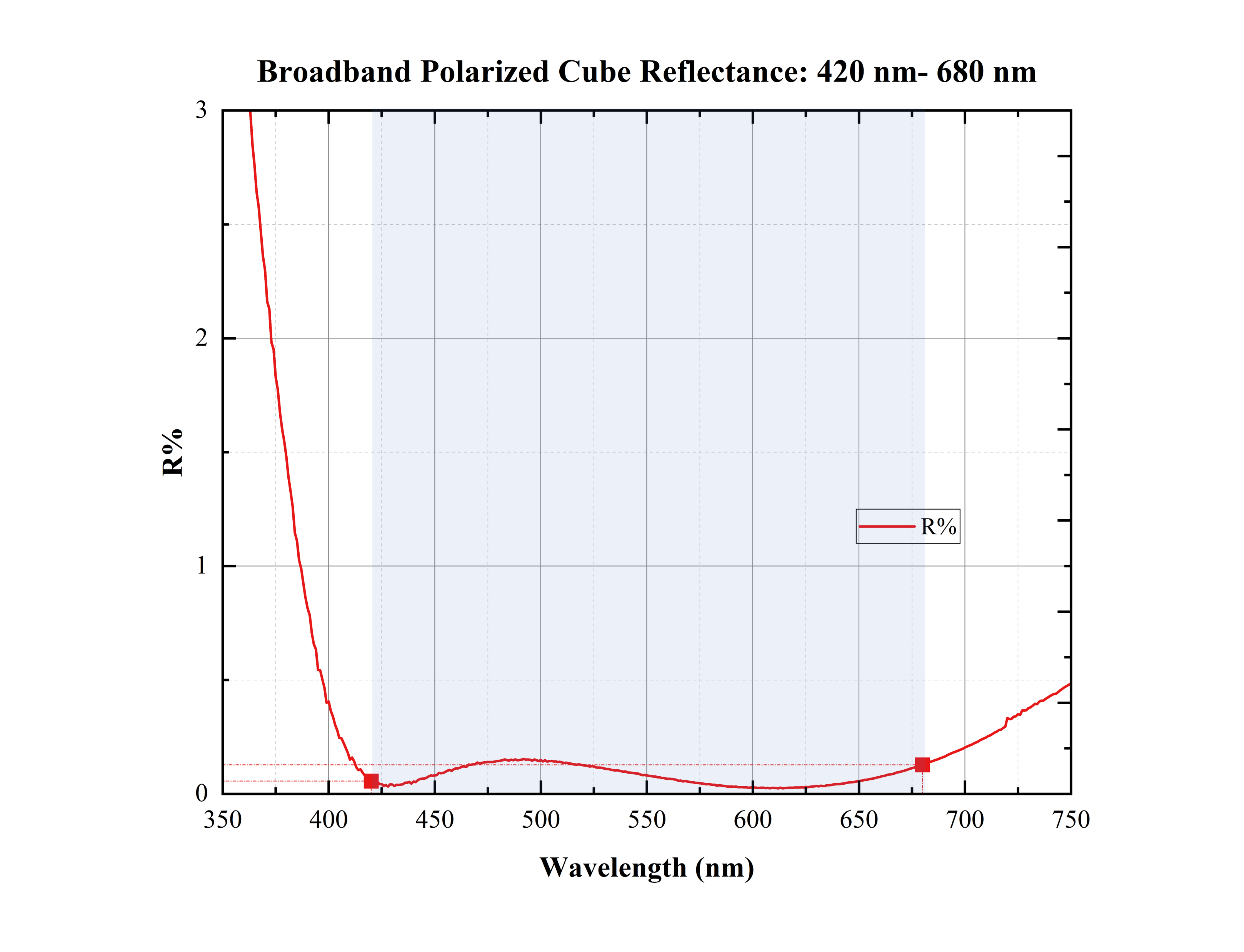

产品型号	光学元件材质	尺寸	通光孔径	单价	发货周期	操作
 PBS30-420	HZF3	5 mm × 5 mm × 5 mm	>70% CA	¥ 1173.00	现货现货 1周	 加入购物车
 PBS31-420	HZF3	10 mm × 10 mm × 10 mm	>80% CA	¥ 1280.00	现货现货 1周	 加入购物车
 PBS32-420	HZF3	12.7 mm × 12.7 mm × 12.7 mm	>80% CA	~~￥1305.00~~ ￥913.49	现货现货 4周	 加入购物车
 PBS33-420	HZF3	20 mm × 20 mm × 20 mm	>80% CA	¥ 1418.00	现货现货 1周	 加入购物车
 PBS34-420	HZF3	25.4 mm × 25.4 mm × 25.4 mm	>80% CA	~~￥1499.00~~ ￥1049.3	现货现货现货	 加入购物车
 PBS35-420	HZF3	50.8 mm × 50.8 mm × 50.8 mm	>80% CA	~~￥5493.00~~ ￥3845.1	现货现货现货	 加入购物车

产品型号

光学元件材质

尺寸

通光孔径

单价

发货周期

操作



PBS30-420

HZF3

5 mm × 5 mm × 5 mm

>70% CA

¥ 1173.00

现货

1周



光学元件材质	HZF3	消光比（Tp:Ts）	1000：1
表面光洁度（划痕/麻点）	40/20	表面平整度（@633 nm）	λ/4
出射角度	透射：0°± 5 arcmin；反射：90°± 5 arcmin	通光孔径	>80% CA

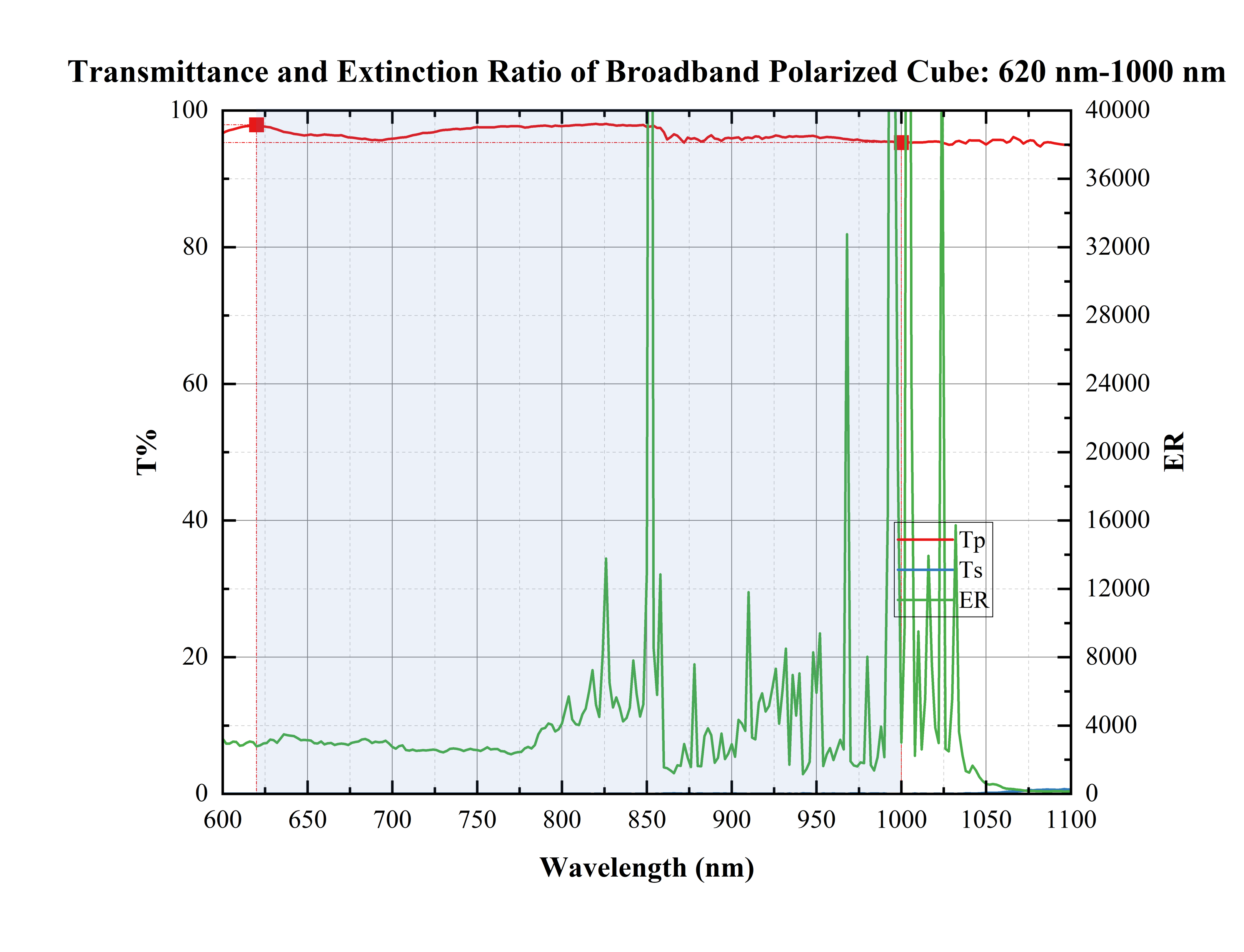

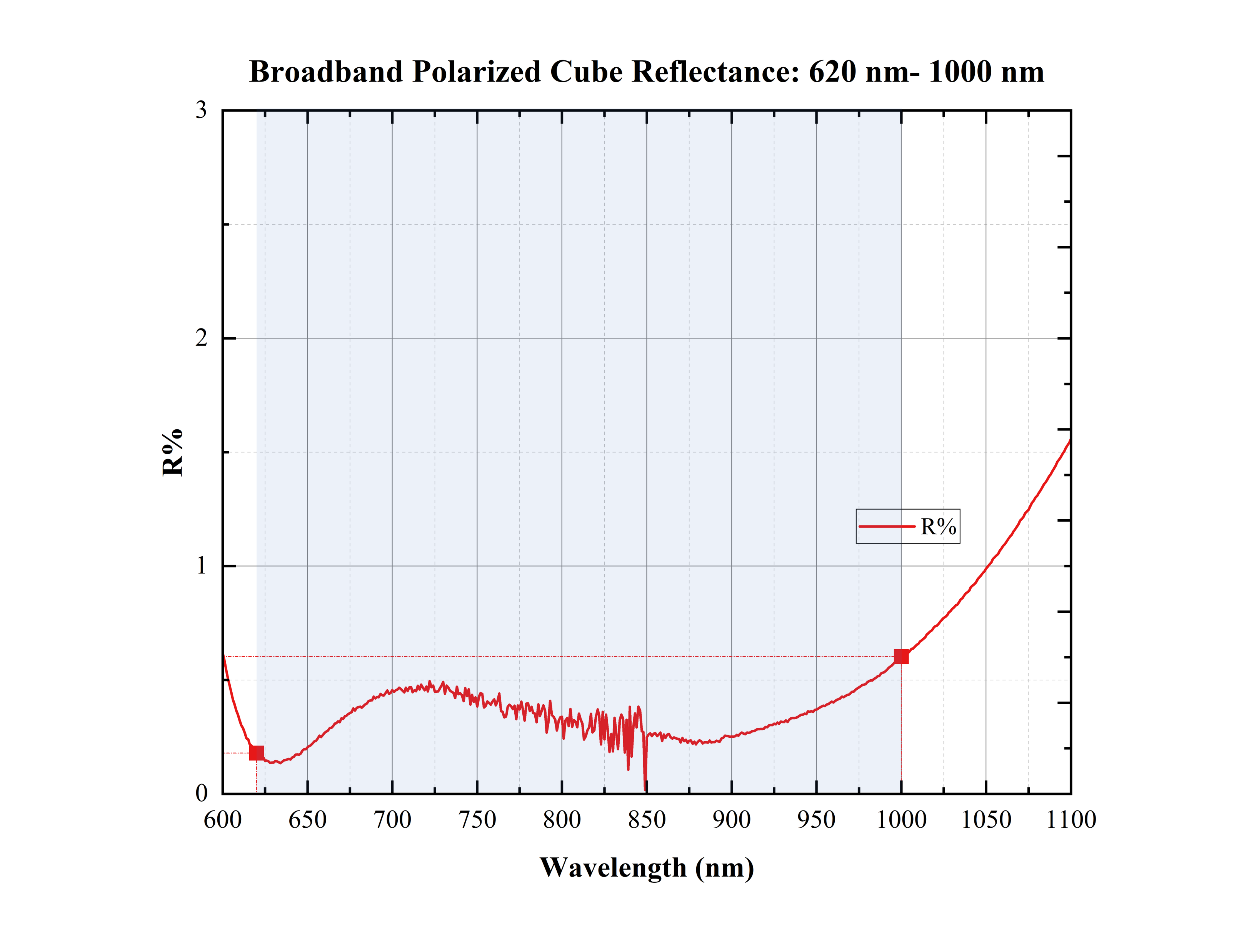

产品型号	光学元件材质	尺寸	通光孔径	单价	发货周期	操作
 PBS30-620	HZF3	5 mm × 5 mm × 5 mm	>70% CA	¥ 1173.00	现货现货 1周	 加入购物车
 PBS31-620	HZF3	10 mm × 10 mm × 10 mm	>80% CA	¥ 1280.00	现货现货 1周	 加入购物车
 PBS32-620	HZF3	12.7 mm × 12.7 mm × 12.7 mm	>80% CA	~~￥1305.00~~ ￥913.49	现货现货 4周	 加入购物车
 PBS33-620	HZF3	20 mm × 20 mm × 20 mm	>80% CA	¥ 1418.00	现货现货 1周	 加入购物车
 PBS34-620	HZF3	25.4 mm × 25.4 mm × 25.4 mm	>80% CA	~~￥1499.00~~ ￥1049.3	现货现货 4周	 加入购物车
 PBS35-620	HZF3	50.8 mm × 50.8 mm × 50.8 mm	>80% CA	~~￥5547.00~~ ￥3882.89	1周 1周 1周	 加入购物车

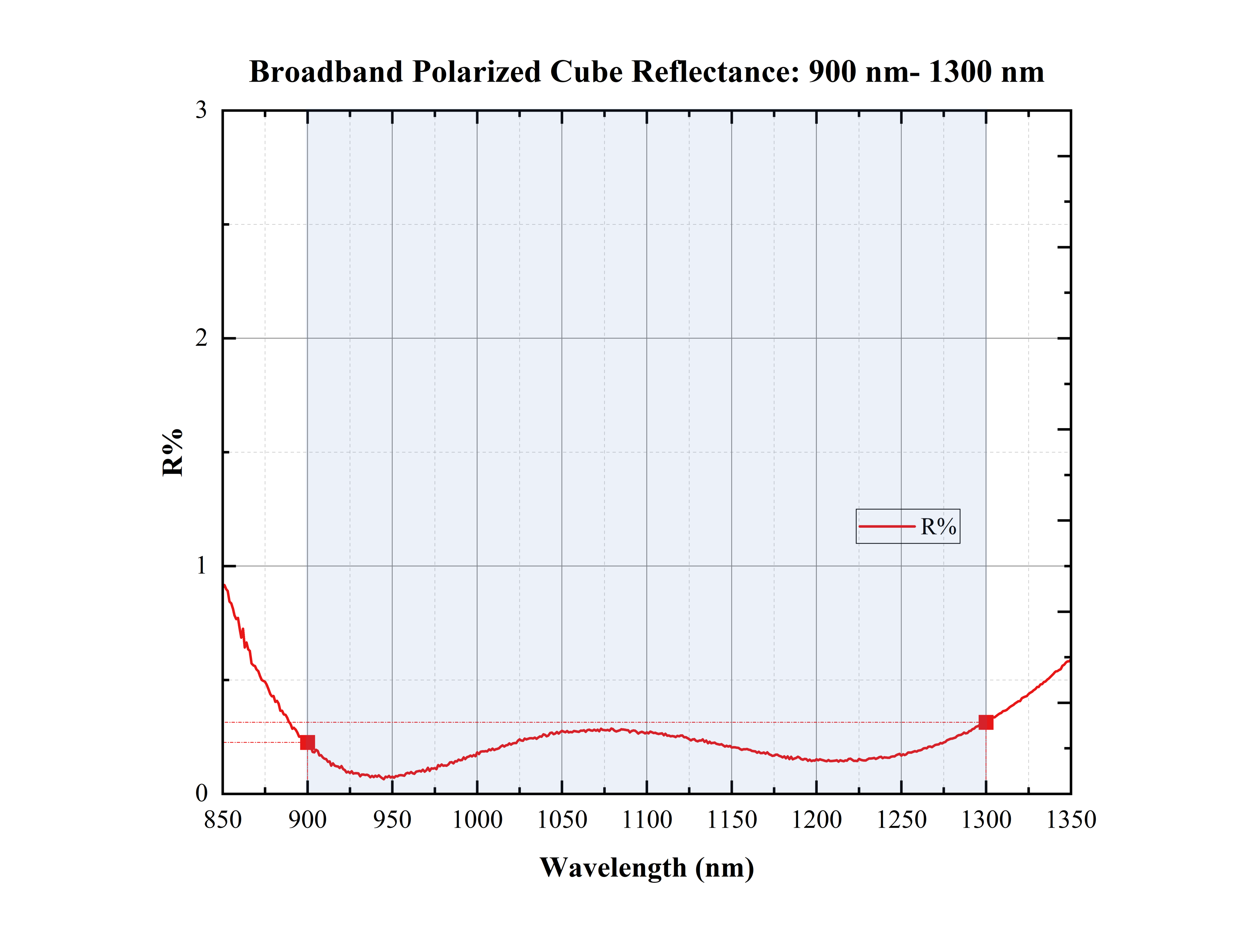

产品型号	光学元件材质	尺寸	通光孔径	单价	发货周期	操作
 PBS30-900	HZF3	5 mm × 5 mm × 5 mm	>70% CA	¥ 1173.00	现货现货 1周	 加入购物车
 PBS31-900	HZF3	10 mm × 10 mm × 10 mm	>80% CA	¥ 1280.00	现货现货 1周	 加入购物车
 PBS32-900	HZF3	12.7 mm × 12.7 mm × 12.7 mm	>80% CA	~~￥1305.00~~ ￥913.49	现货现货 4周	 加入购物车
 PBS33-900	HZF3	20 mm × 20 mm × 20 mm	>80% CA	¥ 1418.00	现货现货 1周	 加入购物车
 PBS34-900	HZF3	25.4 mm × 25.4 mm × 25.4 mm	>80% CA	~~￥1499.00~~ ￥1049.3	现货现货 4周	 加入购物车
 PBS35-900	HZF3	50.8 mm × 50.8 mm × 50.8 mm	>80% CA	~~￥5547.00~~ ￥3882.89	1周 1周 1周	 加入购物车

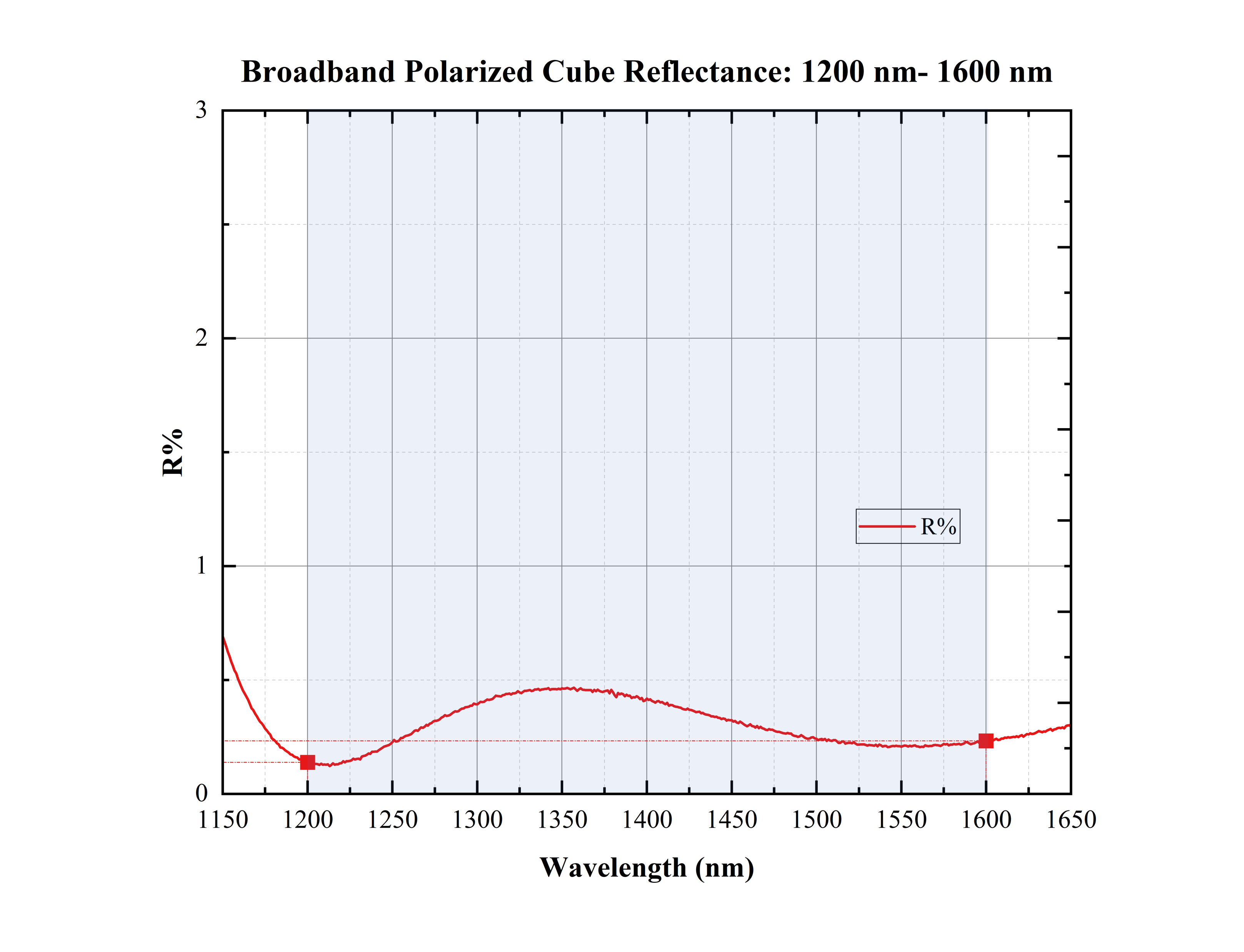

产品型号	光学元件材质	尺寸	通光孔径	单价	发货周期	操作
 PBS30-1200	HZF3	5 mm × 5 mm × 5 mm	>70% CA	¥ 1173.00	现货现货 1周	 加入购物车
 PBS31-1200	HZF3	10 mm × 10 mm × 10 mm	>80% CA	¥ 1280.00	现货现货 1周	 加入购物车
 PBS32-1200	HZF3	12.7 mm × 12.7 mm × 12.7 mm	>80% CA	¥ 1329.00	现货现货 4周	 加入购物车
 PBS33-1200	HZF3	20 mm × 20 mm × 20 mm	>80% CA	¥ 1418.00	现货现货 1周	 加入购物车
 PBS34-1200	HZF3	25.4 mm × 25.4 mm × 25.4 mm	>80% CA	¥ 1499.00	现货现货 4周	 加入购物车
 PBS35-1200	HZF3	50.8 mm × 50.8 mm × 50.8 mm	>80% CA	¥ 5547.00	1周 1周 1周	 加入购物车
