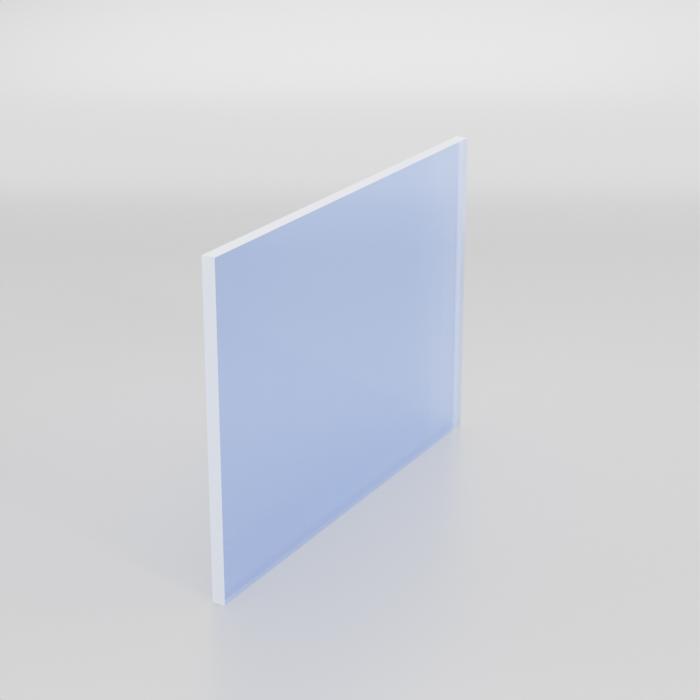

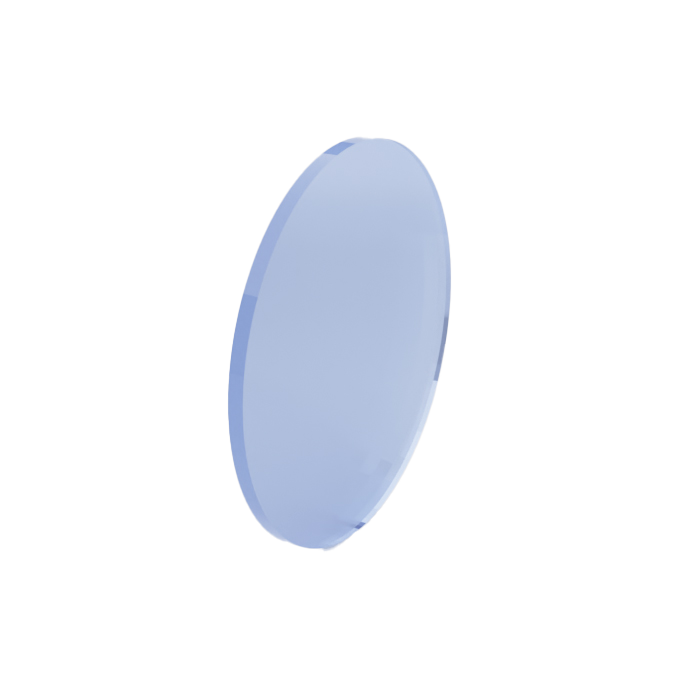

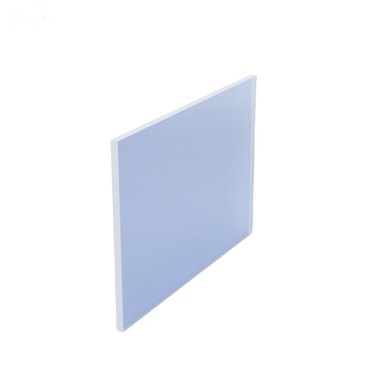

非偏振平板分束镜

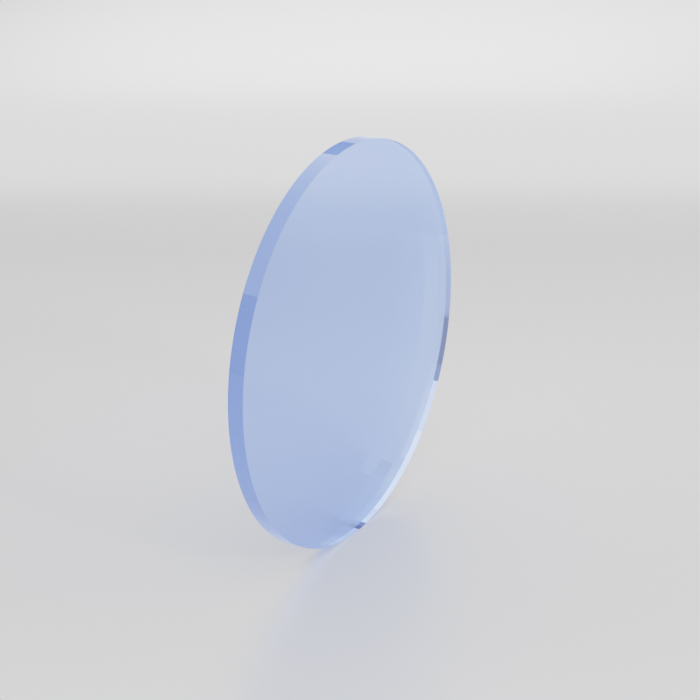

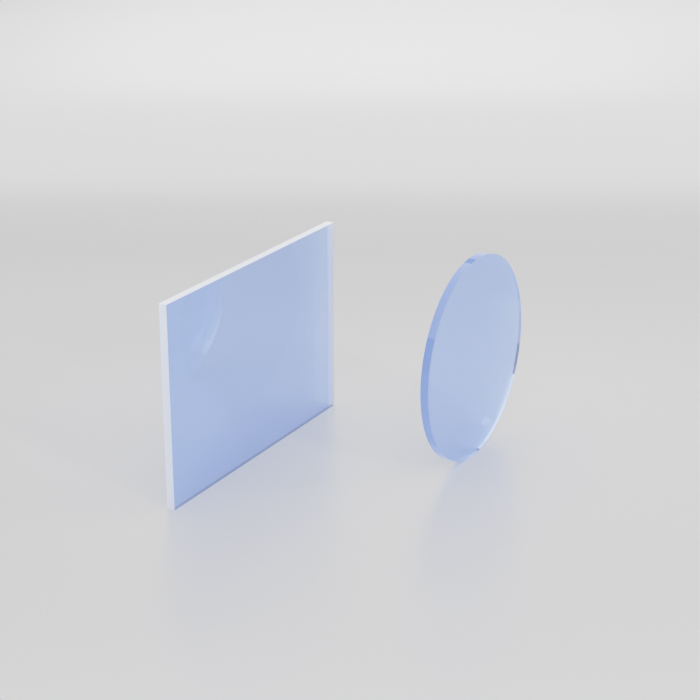

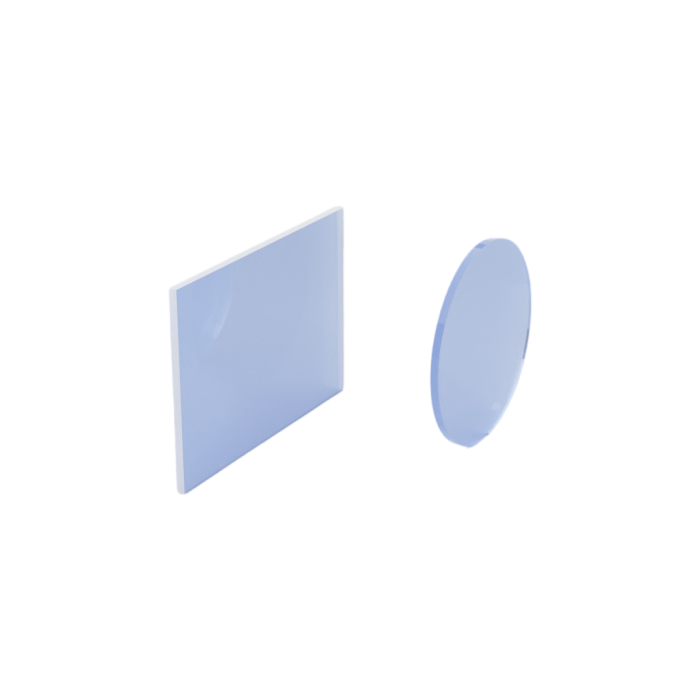

图1：非偏振平板分束镜
一：定义
非偏振平板分束镜是将入射光束按特定比例分为透射和反射两束光，且分束过程不依赖于入射光的偏振状态。其结构为双面镀膜的单层平面玻璃基板，在玻璃一面镀有介质分光膜，另一面镀有增透膜。
二：特点
三：说明
非偏振平板分束镜最佳入射角度为45°，偏离该入射角度会导致影响分光比的准确性。入射光是非偏振光时，非偏振平板分束镜只对入射光的能量进行分束；入射光是偏振光时，由于介质膜优化下s/p偏振的相位延迟和反射率仍存在差异，出射光的偏振态可能发生改变。

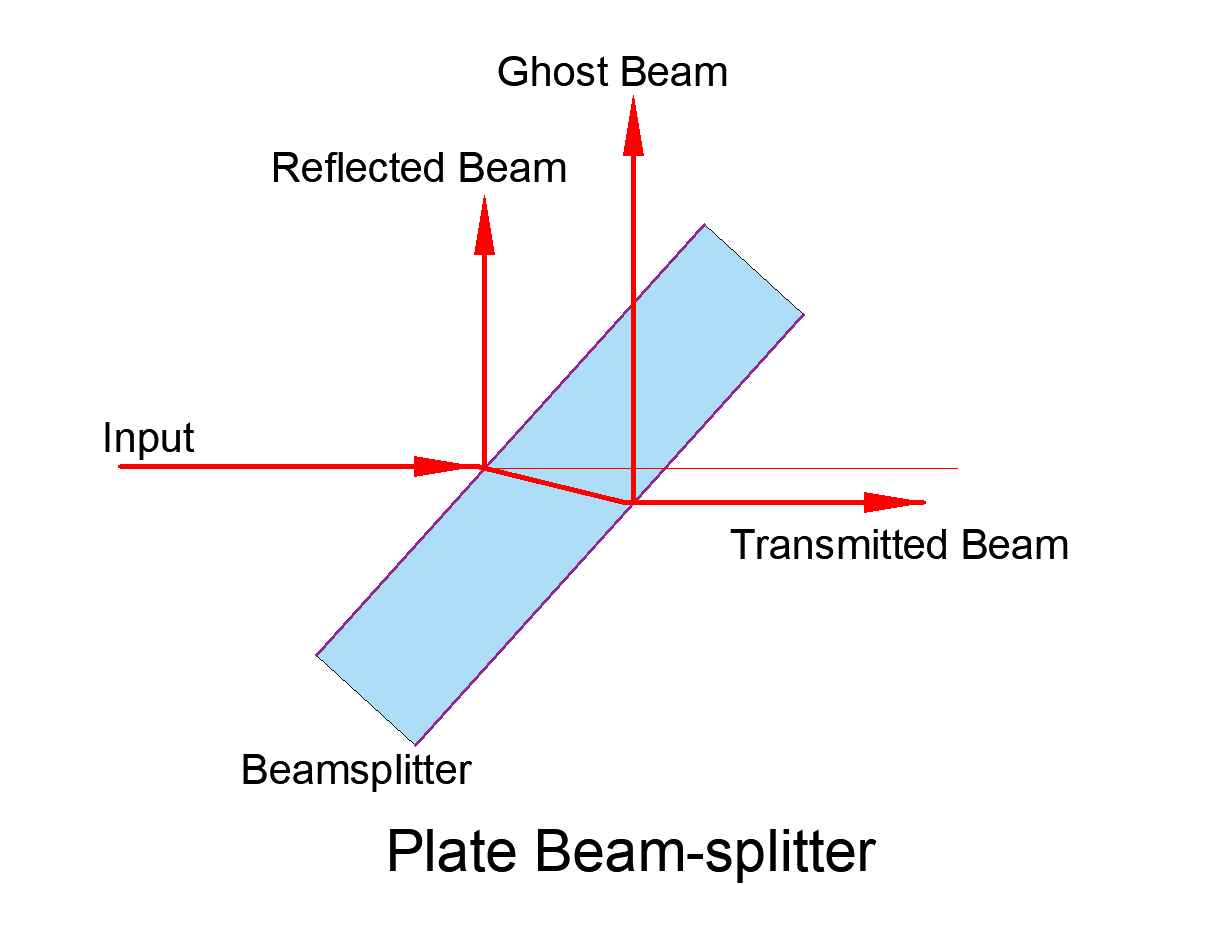

非偏振平板分束镜使用时，后表面在倾斜状态下仍会产生部分反射光，进而产生干涉现象；根据折射定律，透射光会相较原始入射光会产生一定的空间位移，位移大小依据平板材料的折射率等参数。
表1列出了非偏振平板分束镜与非偏振分束立方各自的优缺点，请根据需要选择合适的光学元件。
|
特性 |
非偏振平板分束镜 |
非偏振分束立方 |
|
|
机械性能 |
物理结构 |
单层平面玻璃基板，表面镀分光膜 |
由两片直角棱镜胶合而成，中间镀分光膜 |
|
体积/重量 |
薄片状，轻便 |
立方体，体积较大，较重 |
|
|
空间占用 |
倾斜安装需预留更大空间 |
紧凑光路设计，适合狭窄空间 |
|
|
安装方式 |
倾斜45°放置，精密调节 |
固定安装，无需倾斜 |
|
|
光学性能 |
光路偏移 |
空间位移 |
无位移或位移量很小 |
|
入射角影响 |
较大 |
较小 |
|
|
鬼像 |
有鬼像 |
无鬼像 |
|
表1：非偏振平板分束镜与非偏振分束立方对比
