偏振平板分束镜

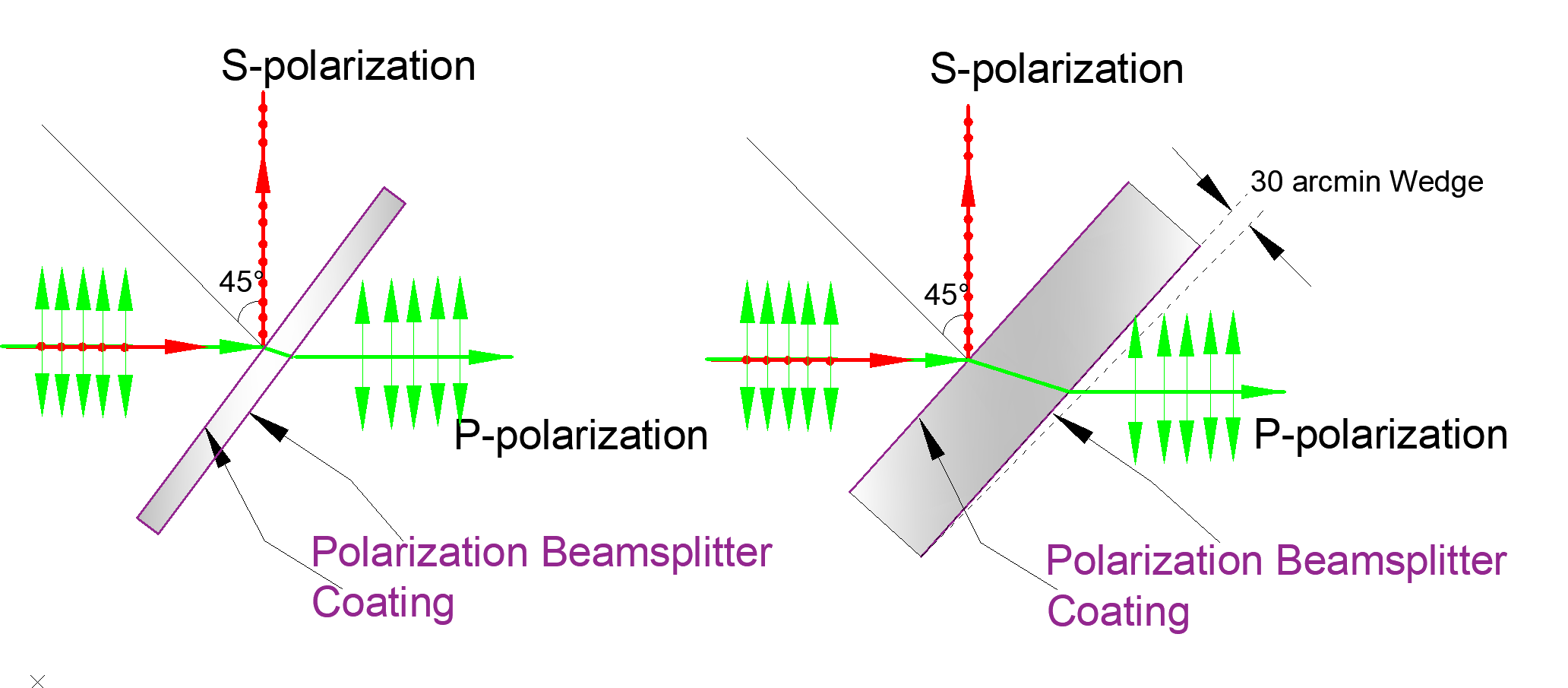

图1：偏振平板分束镜

一：定义

偏振分束平板（Polarizing Beam Splitter Plate，简称PBS Plate）是一种基于偏振敏感特性的光学元件，其核心功能是将入射光按偏振态分成两束正交偏振光（通常为s偏振光和p偏振光）。

二：特点

尺寸：Ø25.4 mm、36.0 mm×25.0 mm；
工作波长：405 nm、532 nm、633 nm、780 nm、808 nm、1030 nm、1064 nm、1310 nm、1550 nm以及其他定制波长；
消光比Tp:Ts＞10000:1；
入射角45°。

三：说明

偏振平板分束镜双面镀有多层介质膜，利用s/p偏振光在薄膜界面处的反射率差异和相位延迟差异实现偏振分光，最佳入射角度为45°，消光比最大可达到Tp：Ts＞10000：1。

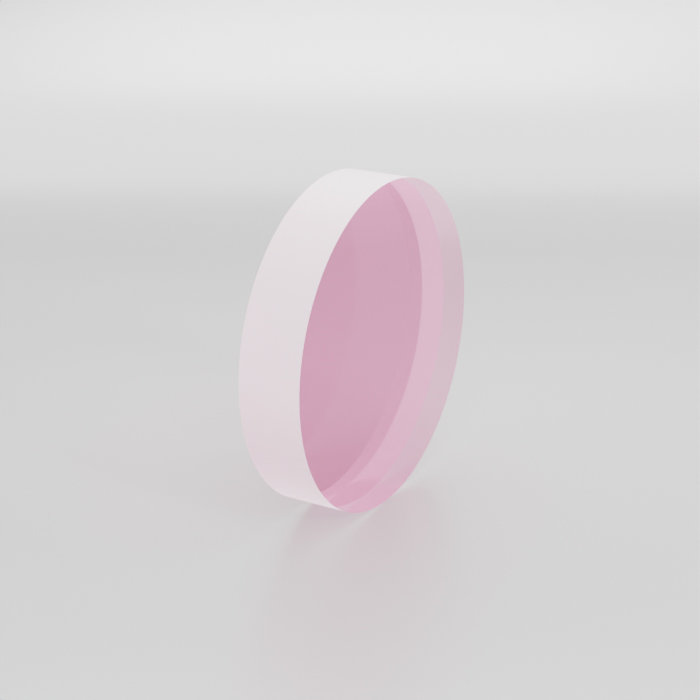

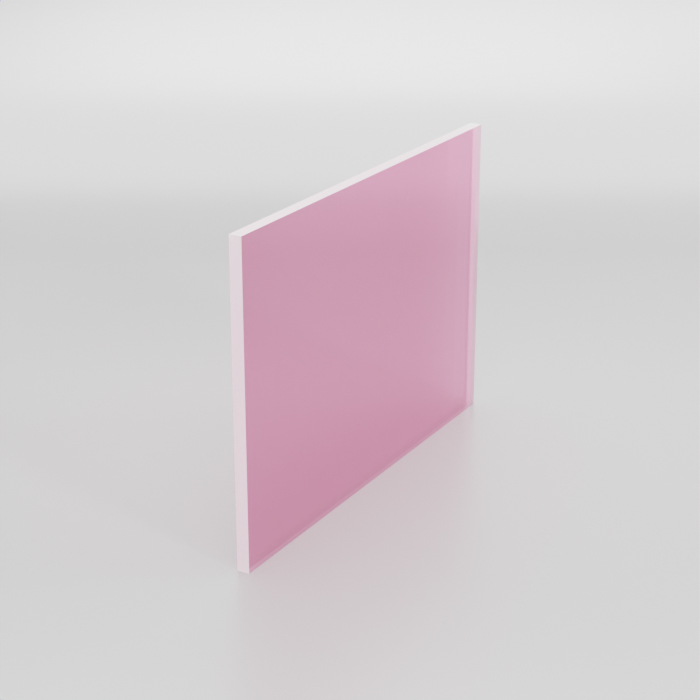

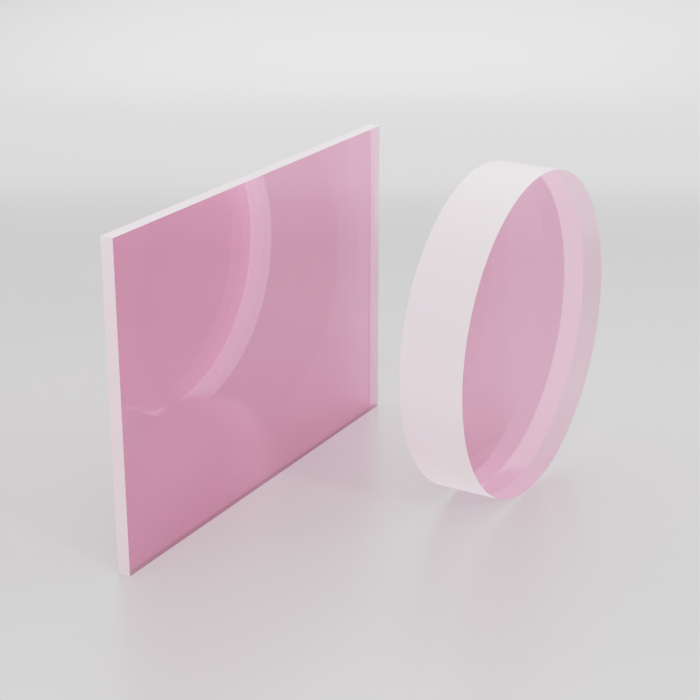

如图1，圆形分束镜出射面设计有30 arcmin楔角，可减少反射重影，分束镜侧面箭头方向指向入射面；矩形分束镜不存在楔角设计，适合更为紧凑的光路需求，并支持两面入射。

产品型号	工作波长	直径	厚度	单价	发货周期	操作
 PFBS10-405	405 nm	25.4 mm	5.0 mm	¥ 2706.00	1周 1周 1周	 加入购物车
 PFBS10-488	488 nm	25.4 mm	5.0 mm	¥ 2679.00	1周 1周 1周	 加入购物车
 PFBS10-532	532 nm	25.4 mm	5.0 mm	¥ 2706.00	1周 1周 1周	 加入购物车
 PFBS10-633	633 nm	25.4 mm	5.0 mm	¥ 2706.00	1周 1周 1周	 加入购物车
 PFBS10-780	780 nm	25.4 mm	5.0 mm	¥ 2706.00	1周 1周 1周	 加入购物车
 PFBS10-808	808 nm	25.4 mm	5.0 mm	¥ 2706.00	1周 1周 1周	 加入购物车
 PFBS10-1030	1030 nm	25.4 mm	5.0 mm	¥ 2706.00	1周 1周 1周	 加入购物车
 PFBS10-1064	1064 nm	25.4 mm	5.0 mm	¥ 2706.00	现货现货 1周	 加入购物车
 PFBS10-1310	1310 nm	25.4 mm	5.0 mm	¥ 2706.00	1周 1周 1周	 加入购物车
 PFBS10-1550	1550 nm	25.4 mm	5.0 mm	¥ 2706.00	1周 1周 1周	 加入购物车

产品型号

工作波长

直径

厚度

单价

发货周期

操作



PFBS10-405

405 nm

25.4 mm

5.0 mm

¥ 2706.00

1周



产品型号	工作波长	尺寸	厚度	单价	发货周期	操作
 PFBS20-405	405 nm	25.0 mm × 36.0 mm	1.0 mm	¥ 3222.00	1周 1周 1周	 加入购物车
 PFBS20-532	532 nm	25.0 mm × 36.0 mm	1.1 mm	¥ 3222.00	1周 1周 1周	 加入购物车
 PFBS20-633	633 nm	25.0 mm × 36.0 mm	1.2 mm	¥ 3222.00	1周 1周 1周	 加入购物车
 PFBS20-780	780 nm	25.0 mm × 36.0 mm	1.3 mm	¥ 3222.00	1周 1周 1周	 加入购物车
 PFBS20-808	808 nm	25.0 mm × 36.0 mm	1.4 mm	¥ 3222.00	1周 1周 1周	 加入购物车
 PFBS20-1030	1030 nm	25.0 mm × 36.0 mm	1.5 mm	¥ 3222.00	1周 1周 1周	 加入购物车
 PFBS20-1064	1064 nm	25.0 mm × 36.0 mm	1.6 mm	¥ 3222.00	1周 1周 1周	 加入购物车
 PFBS20-1310	1310 nm	25.0 mm × 36.0 mm	1.7 mm	¥ 3222.00	1周 1周 1周	 加入购物车
 PFBS20-1550	1550 nm	25.0 mm × 36.0 mm	1.8 mm	¥ 3222.00	1周 1周 1周	 加入购物车
