| 光学元件材质 | N-BK7 | 表面平整度（@633 nm） | λ/2 |
| 表面光洁度（划痕/麻点） | 40/20 | 曲面局部光圈 | 0.5 |
| 曲面光圈 | 3 | 偏心度 | ≤3 arcmin |
| 焦距公差 |
±1% |

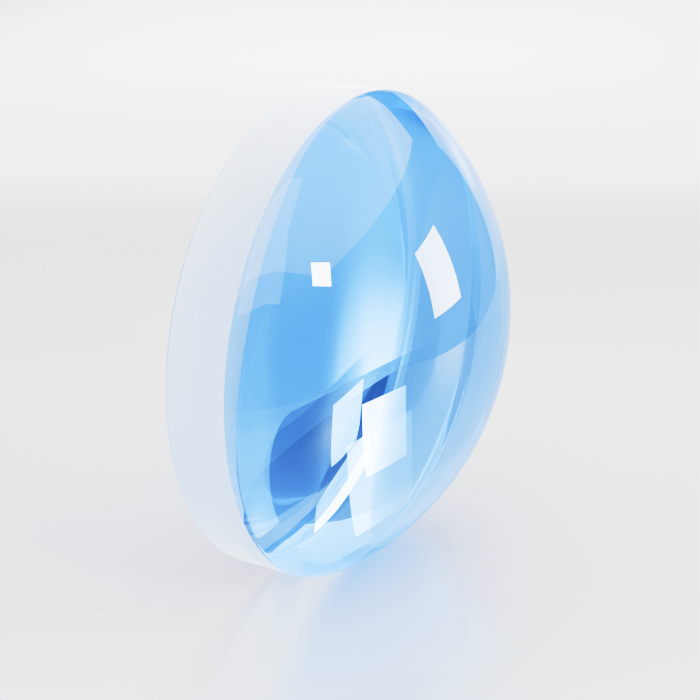

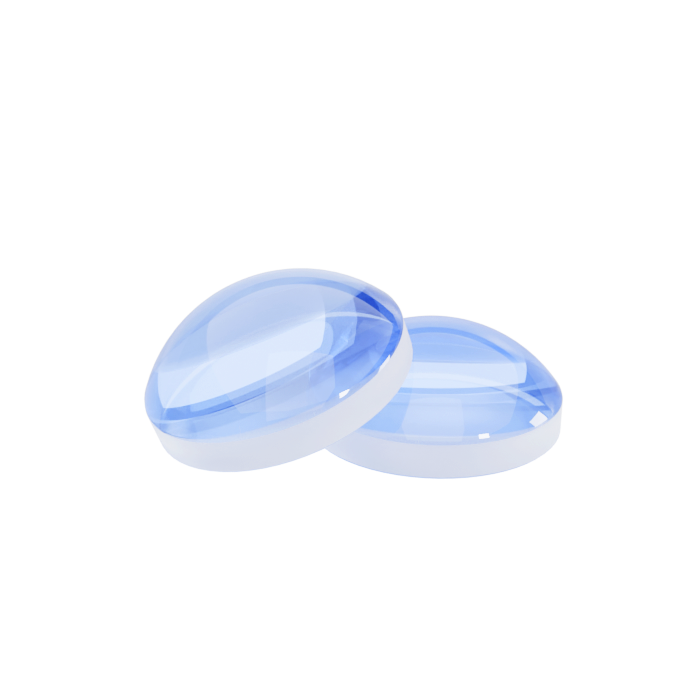

平凸透镜
一：定义
平凸透镜是一种具有一个平面和一个凸面（通常是球面）的透镜，
二：用途
平凸透镜通常可用于成像系统：（1）平行准直光聚焦；（2）点光源准直；（3）搭建4f系统和扩束系统等。
为了减小引入的球差，当用作聚焦，光从凸面入射；当用作准直，光从平面入射。
三：特点
结构：结构简单且镀膜后兼顾良好的光学效率，易于组合使用；
材质：不同材质NBK7（K9）、UVFS、CaF2、ZnSe等，配合多波段增透膜，适用多种需求；
尺寸：覆盖12.7mm-50.8mm标准尺寸，及其他定制尺寸可选。

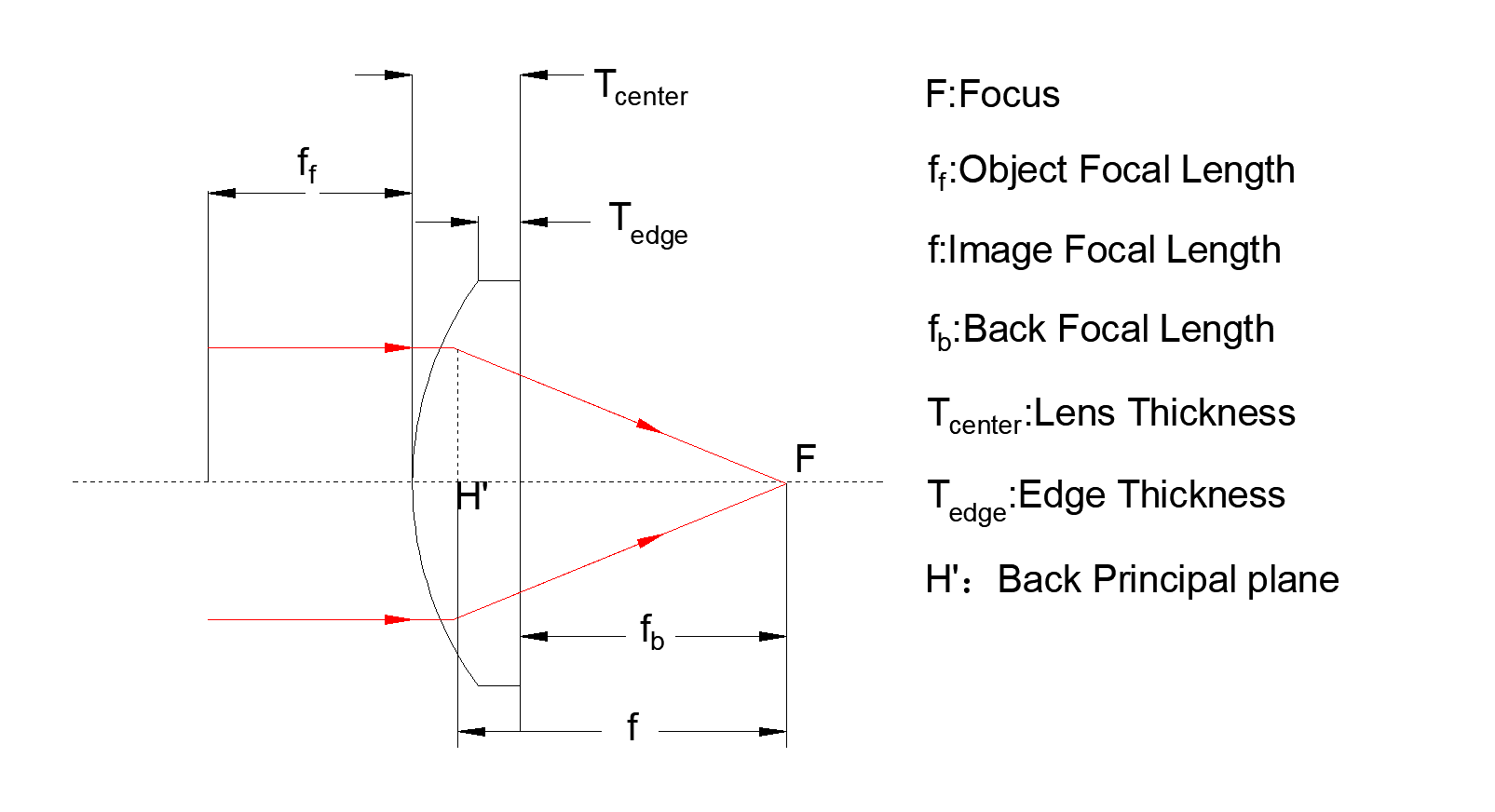

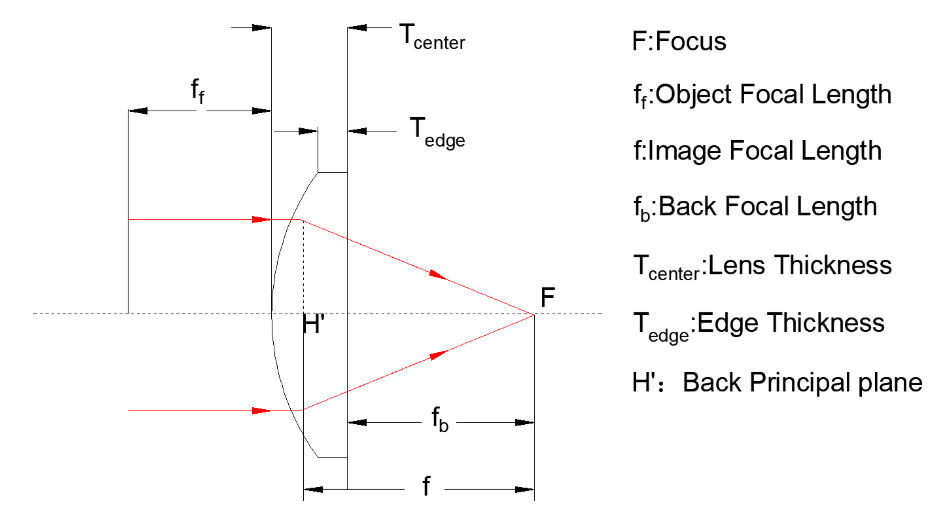

四：焦距公式：
对于平凸透镜，焦距和曲率相关公式可简化为：
其中n1为透镜折射率，R为平凸透镜曲面的曲率半径。
五：透镜选择：
|
透镜类型 |
焦距 |
共轭比 |
|
平凸（平凹） |
正（负） |
5~∞ |
|
双凸（双凹） |
正（负） |
0.2~5 |
|
最佳外形 |
正 |
∞ |
在光学系统中，共轭比（conjugate ratio）是指物体与像之间的相对大小或位置关系，是影响成像质量和特性的一个关键因素。有限共轭比5：1到无限共轭区间，平凸（凹）透镜的成像质量更好，调试更简便。
| 产品型号 | 直径 | 焦距 | 单价 | 发货周期 | 对比 | 分享 | 操作 |
|---|---|---|---|---|---|---|---|
|
PCX41011
|
25.4 mm | 25.4 mm | ¥ 1959.00 |
1周
|
|
| |
|
PCX41021
|
25.4 mm | 50.1 mm | ¥ 1959.00 |
1周
|
|
| |
|
PCX41031
|
25.4 mm | 75 mm | ¥ 1959.00 |
1周
|
|
| |
|
PCX41041
|
25.4 mm | 100.2 mm | ¥ 1959.00 |
1周
|
|
| |
|
PCX41051
|
25.4 mm | 149 mm | ¥ 1959.00 |
1周
|
|
| |
|
PCX41061
|
25.4 mm | 200 mm | ¥ 1959.00 |
1周
|
|
| |
|
PCX41071
|
25.4 mm | 500 mm | ¥ 1959.00 |
1周
|
|
|
| 产品型号 | 直径 | 焦距 | 单价 | 发货周期 | 对比 | 分享 | 操作 |
|---|---|---|---|---|---|---|---|
|
PCX90606-E2
|
25.4 mm | 25.4 mm | ¥ 1905.00 |
请联系客服
|
|
| |
|
PCX90610-E2
|
25.4 mm | 50 mm | ¥ 1905.00 |
请联系客服
|
|
| |
|
PCX90612-E2
|
25.4 mm | 75 mm | ¥ 1905.00 |
请联系客服
|
|
| |
|
PCX90613-E2
|
25.4 mm | 100 mm | ¥ 1905.00 |
请联系客服
|
|
| |
|
PCX90615-E2
|
25.4 mm | 150 mm | ¥ 1905.00 |
请联系客服
|
|
| |
|
PCX90617-E2
|
25.4 mm | 200 mm | ¥ 1905.00 |
请联系客服
|
|
| |
|
PCX90621-E2
|
25.4 mm | 500 mm | ¥ 1905.00 |
请联系客服
|
|
|
