一、引言

在现代光通信系统中，光纤连接器是实现光信号传输链路中各组件之间可拆卸连接的关键无源器件。无论是数据中心的海量互联、5G 基站的前传网络，还是光纤到户（FTTH）的接入层部署，连接器都承担着确保光信号低损耗、高稳定性传输的核心使命。在众多连接器类型中，FC（Ferrule Connector，套圈连接器）系列因其优异的机械稳定性和环境适应性，在电信级应用中占据着不可替代的地位。而在 FC 家族内部，根据端面研磨角度的不同，又细分为 FC/PC（Physical Contact，物理接触） 和 FC/APC（Angled Physical Contact，斜角物理接触） 两种主要规格。

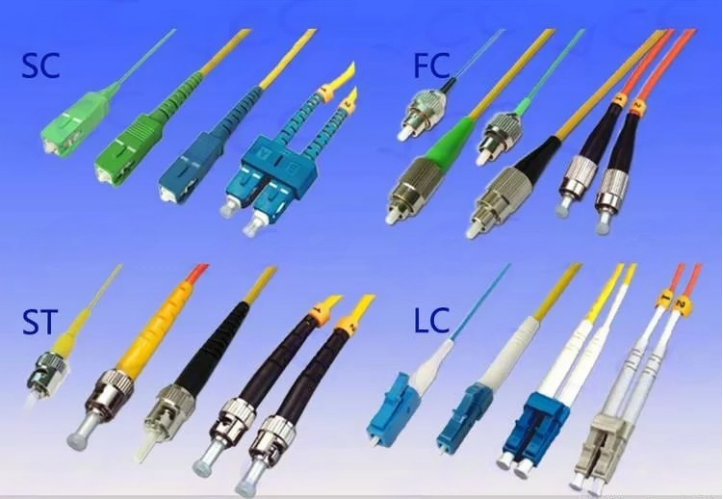

图1.几种常见的光纤接头(ST,SC,LC,FC)

https://i-blog.csdnimg.cn/direct/fa4eb606bdba409d80483e5f2fff0be3.png

二、FC连接器基础结构

2.1 机械结构组成

FC 连接器采用螺纹锁紧机制（Threaded Coupling），通过金属套筒上的螺纹与适配器（Adapter）旋合实现固定。其核心组件包括：

1. 陶瓷插芯（Ferrule）：通常采用氧化锆（ZrO₂）陶瓷材料制成，外径为 2.5mm，具有极高的硬度、耐磨性和热稳定性。插芯中心精确定位一根 125μm 包层直径的光纤，端面研磨质量直接决定连接性能。

2. 金属外壳（Housing）：提供机械保护和电磁屏蔽，螺纹结构确保连接时的轴向压力稳定可控。

3. 弹簧加载机构（Spring-loaded Mechanism）：内置弹簧在连接时提供 1~2N 的轴向压力，保证两个对接插芯端面紧密贴合，消除空气间隙。

4. 键控定位（Keying Feature）：插芯尾部的键槽确保连接器插入适配器时具有固定的方位角，防止旋转错位。

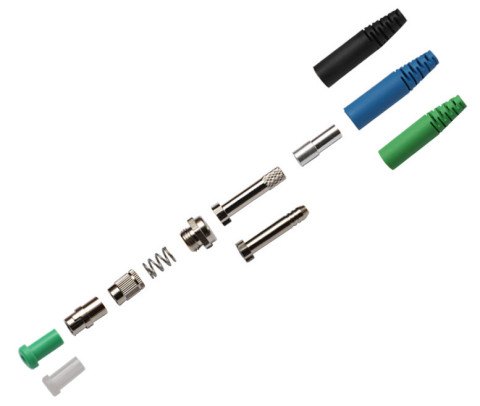

图2.FC 连接器基础构成（https://cbu01.alicdn.com/img/ibank/2019/557/296/12417692755_570108151.jpg）

2.2 工作原理

FC 连接器的核心工作原理是物理接触（Physical Contact）。当两个连接器通过适配器对接时，弹簧机构推动插芯端面相互靠近，直至发生弹性形变接触。理想状态下，两个端面应形成无空气间隙的紧密贴合，从而将菲涅尔反射（Fresnel Reflection）降至最低。菲涅尔反射是由于光从一种介质（光纤，折射率约 1.46）进入另一种介质（空气，折射率 1.0）时，因折射率突变引起的反射现象，其反射率可由下式估算：

对于光纤-空气界面，反射率约为 3.4%，这意味着每个连接点将产生约 0.15dB 的回波损耗（Return Loss），同时引入约 0.3dB 的插入损耗（Insertion Loss）。物理接触通过消除空气间隙，将反射光压制到可接受的水平。

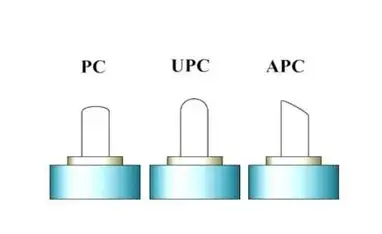

图3.光纤连接器几种不同的端面（PC,UPC,APC）

https://img-blog.csdnimg.cn/img_convert/83567361f9d8f5232b6e5d553b382618.png

三、FC/PC连接器详解

3.1 端面几何结构

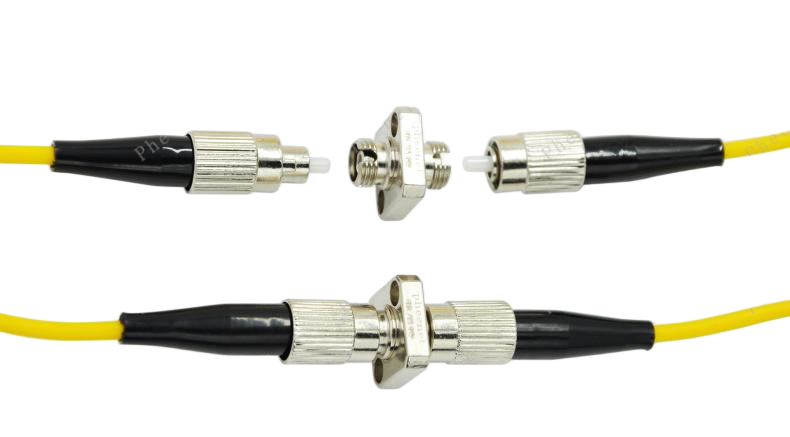

图4.光纤连接器通过光纤适配器（法兰）进行连接（https://ts1.tc.mm.bing.net/th/id/R-C.d76e058f7e02d8fa1512a5ce75f144f1?rik=ZjqzAAs0yA2RsQ&riu=http%3a%2f%2fwww.pheenetfiber.com%2fuploads%2f170712%2f1-1FG21FTS07.jpg&ehk=Ox00dLRJSp6HOpaV4elnqtCIgwFOMUJnat3KKisGwQc%3d&risl=&pid=ImgRaw&r=0）

FC/PC 连接器的端面经过精密研磨，形成微凸球面（Convex Spherical Surface）。球面的曲率半径（Radius of Curvature, ROC）通常控制在 10~25mm 范围内，顶点偏移（Apex Offset）小于 50μm，光纤高度（Fiber Height）相对于插芯端面凸起 0~50nm。这种微凸设计的工程意义在于：

• 自对准效应：球面接触在轴向压力作用下，两个端面会在球心连线方向自动对准，补偿一定的横向错位。

• 压力集中：接触区域集中在纤芯附近，单位面积压力增大，有利于排除端面间的微观空气层和污染物。

• 抗磨损：凸面设计使插拔过程中的接触区域逐渐扩大，减少局部磨损。

图5.PC端面对接示意图

3.2 光学性能指标

FC/PC 连接器在标准测试条件下（1310nm 或 1550nm 波长）的典型性能如下：

值得注意的是，随着研磨工艺的进步，FC/PC 已逐步演进为 FC/UPC（Ultra Physical Contact），其端面曲率半径更小（5~15mm），光纤凹陷/凸起控制更精密，回波损耗可提升至 50~55dB。但在行业习惯中，“FC/PC” 常被用作广义的物理接触型 FC 连接器的统称。

3.3 回波损耗的物理机制

FC/PC 的回波损耗主要来源于 residual 菲涅尔反射。尽管物理接触大幅减少了空气间隙，但由于以下因素，完全消除反射是不可能的：

1. 端面微观不平度：即使经过超精密研磨（Ra < 0.01μm），原子尺度的表面粗糙度仍会导致散射。

2. 接触压力不均匀：插芯外径与适配器内孔的间隙、弹簧压力波动等因素导致接触区域不完全在纤芯中心。

3. 端面污染：灰尘、油脂等污染物形成纳米级间隙，产生额外反射。

4. 材料折射率失配：光纤与插芯环氧树脂的折射率差异（通常环氧树脂折射率略高于石英光纤）引起微弱反射。

四、FC/APC连接器详解

4.1 端面几何结构

FC/APC 连接器最显著的特征是其端面与光纤轴线呈 8° 倾斜角（部分厂商采用 9°，但 IEC 61754-13 标准规定为 8°）。同时，端面仍保持微凸球面研磨，形成”斜凸面”结构。这种设计的核心光学原理是：将反射光引导至包层中传输，避免其返回光源方向。

当光从光纤端面反射时，根据反射定律，反射角等于入射角。在 APC 端面，由于端面法线相对于光纤轴线倾斜 8°，反射光将偏离轴线 16°（入射角 8°，反射角 8°，共 16°）。这个角度远大于光纤的数值孔径（NA，单模光纤约 0.14，对应全反射临界角约 8.1°），因此反射光无法被纤芯捕获，而是进入包层并迅速衰减。

图6.APC端面进行对接示意图

4.2 回波损耗的显著提升

FC/APC 的回波损耗典型值可达 60~65dB，比 FC/PC 提高 15~25dB。这一提升的物理本质可通过几何光学分析理解：

设 APC 端面倾斜角为 θ = 8°，则反射光与纤芯轴线的夹角为 2θ = 16°。光纤的接收角（Acceptance Angle）由数值孔径决定：

由于 16° >> 8.1°，反射光完全处于光纤的接收锥之外。即使考虑高斯光束的衍射效应和端面曲率的影响，实际测量中仍有超过 99.999% 的反射光功率被抑制。

4.3 键控精度的重要性

FC/APC 对键控（Keying）精度提出了极高要求。由于端面具有 8° 的方位角敏感性，两个 APC 连接器对接时，必须确保各自的倾斜方向精确匹配。若存在角度偏差 Δφ，将产生以下后果：

1. 有效倾斜角变化：实际倾斜角变为 θ’ = θ·cos(Δφ)，当 Δφ = 90° 时，有效倾斜角为零，退化为 PC 端面。

2. 接触面积偏移：凸球面接触点偏离纤芯，导致插入损耗增大。

3. 回波损耗恶化：角度失配使部分反射光重新进入接收锥。

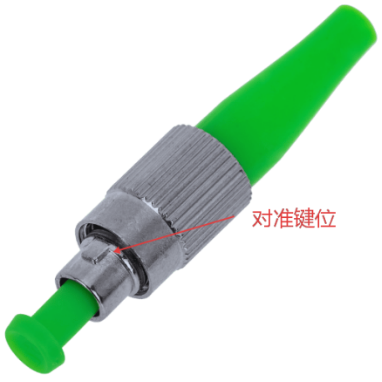

图7.关系连接器用于对准键位示意图

因此，FC/APC 的键槽公差通常控制在 ±1° 以内，适配器也必须采用相同精度的键控结构。这也是 APC 连接器通常采用绿色标识（PC/UPC 为蓝色）的重要原因——通过颜色编码防止误配接。

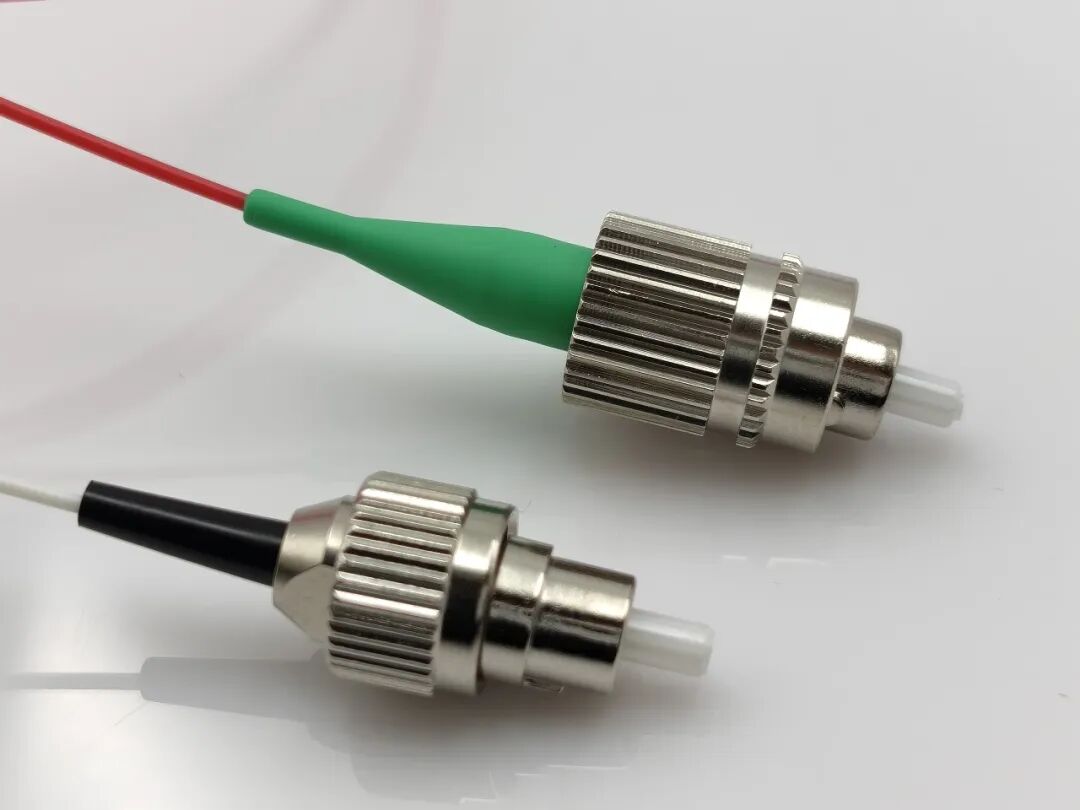

五、PC/PC与FC/APC的核心差异对比

5.1 端面几何对比

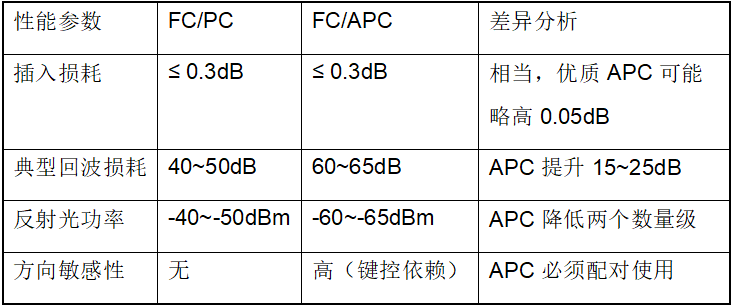

5.2 光学性能对比

5.3 工艺对比

1. 研磨工艺复杂度：

– FC/PC 采用三步研磨（粗磨、细磨、抛光）即可达到指标。

– FC/APC 需要增加角度研磨工序，使用专用夹具确保 8° 精度，且抛光时需保持角度不变，工艺难度和工时显著增加。

2. 检测要求：

– FC/PC 使用普通干涉仪检测球面参数即可。

– FC/APC 需要配备角度测量功能的 3D 干涉仪，检测顶点偏移、角度误差、曲率半径等三维参数。

5.4 互配性风险

FC/PC 与 FC/APC 一般严禁互配。若强行对接： - 端面仅有点接触或线接触，接触面积剧减，插入损耗可能超过 3dB。 - 8° 倾斜角导致纤芯横向错位，光斑耦合效率极低。 - 硬质陶瓷端面可能因应力集中产生崩边（Chipping），造成永久性损伤。 - 反射光路径混乱，回波损耗反而可能劣于单独使用 PC。

六、应用场景与选型指南

6.1 FC/PC（含 UPC）的适用场景

1. 普通电信传输网络：SDH/SONET 系统的线路侧连接，对回波损耗要求不苛刻（>40dB 即可满足）。

2. 数据通信（Datacom）：以太网光纤链路、服务器机架互联，系统对反射不敏感。

3. 光功率分配网络：无源光分路器（Splitter）的输入输出端口，多节点反射叠加效应可控。

4. 测试与测量：光功率计、稳定光源的接口，便于频繁插拔且成本敏感。

5. 多模光纤系统：850nm/1300nm 波段，LED/VCSEL 光源谱宽较宽，反射引起的 RIN（相对强度噪声）影响较小。

6.2 FC/APC 的必选场景

1. 模拟光纤传输：CATV（有线电视）的 AM-VSB 调制系统，反射光与信号光干涉产生 CSO/CTB 失真，要求 RL > 60dB。

2. 高速数字相干系统：100G/400G/800G 相干光通信，采用 DSP 补偿色散和偏振模色散，但对反射引起的相位噪声极为敏感。

3. 光纤放大器（EDFA）链路：反射光进入掺铒光纤放大器会引发自激振荡（Relaxation Oscillation），破坏系统稳定性。

4. DWDM 密集波分系统：多波长复用下，反射光在滤波器间多次往返产生干涉纹波（Ripple），恶化信道平坦度。

5. 高功率激光传输：医疗激光、工业切割等应用，端面反射可能烧毁光纤端面或反馈损坏激光器。

6. 光纤传感系统：干涉型传感器（如光纤陀螺、水听器）对背向散射和反射极其敏感，APC 是标准配置。

七、端面检测与维护

7.1 检测标准

根据 IEC 61300-3-35 标准，连接器端面质量分为四个区域（纤芯区、包层区、胶层区、插芯区），各区域允许的缺陷（划痕、污点、坑点）有明确限值。FC/APC 由于角度特性，检测时需注意：

• 使用支持角度端面的数字显微镜（带 8° 倾斜适配器）。

• 干涉仪检测需选择 APC 测量模式，自动补偿角度偏差。

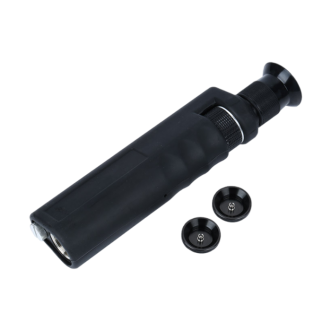

图8.光品汇商城手持式光纤端面检测仪（https://www.gphmall.com/product/651）

7.2 清洁规范

端面污染是连接器失效的首要原因。清洁 FC/APC 时需特别注意：

• 清洁方向应沿倾斜角方向单向擦拭，避免圆周运动将污染物推入纤芯区。

• 使用无水乙醇（>99% 纯度）和专用无尘擦拭纸，禁止使用普通棉签（可能残留纤维）。

• 清洁后需重新检测端面，确认无残留。

图9.光品汇商城卡带式光纤清洁器（https://www.gphmall.com/product/656）

八、结论

FC/PC 与 FC/APC 作为 FC 连接器家族的两大分支，其核心差异在于端面研磨角度带来的回波损耗性能不同。FC/PC 凭借成熟的工艺、良好的通用性，适用于对反射不敏感的常规通信场景；而 FC/APC 通过 8° 斜角设计将回波损耗降低两个数量级，成为模拟传输、高速相干系统、光纤放大及传感应用的标准选择。工程实践中，必须严格区分两者的物理接口，杜绝混用风险，并根据系统对反射的容忍度进行科学选型。随着光通信技术向更高带宽、更长距离、更复杂调制格式发展，APC 连接器的应用占比将持续提升，但其对工艺精度和操作规范的严苛要求，也对产业链的制造能力和现场维护水平提出了更高挑战。
