光纤链路实验是光通信教学与工程实践中的核心环节，由于光信号对微小污染和弯曲极其敏感（单模光纤芯径仅约9μm），操作不当不仅会导致实验数据失真，还可能永久损坏昂贵的光器件。以下是基于工程实践经验总结的系统性注意事项：

一、光纤端面清洁（实验成败的第一道防线）

光纤端面的微小尘埃（>1μm）即可造成显著的插入损耗（可达数dB）甚至烧毁端面，清洁优先于连接是铁律。

1.1 清洁操作规范

先检查后清洁：切勿盲目擦拭。使用光纤端面检测仪（Fiber Inspector/Scope，放大倍数200-400X）先观察端面状态，确认污染类型（灰尘、油污、氧化物）。

单向擦拭法：取无尘纸蘸取99%以上异丙醇（IPA，工业酒精），以单向直线方式擦拭，禁止来回摩擦或打圈，避免污染物重新附着或划伤陶瓷插芯。

干式清洁备用：若无液体残留，使用专用光纤清洁盒（Fiber Optic Cleaner，卡带式）或MPO清洁笔，利用静电吸附原理去除干燥灰尘。

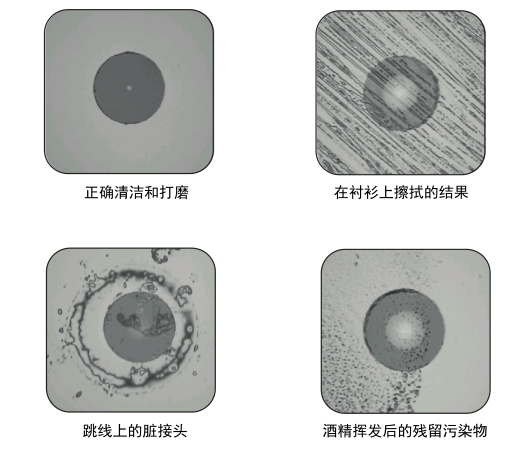

各种光纤端面示意图

来源：https://ts1.tc.mm.bing.net

1.2绝对禁止事项

禁止用普通纸巾、棉签或衣物擦拭（会留下纤维碎屑）。

禁止对着光纤端面呼气（水汽和油脂污染）。

清洁后的端面若暂时不连接，必须立即戴上防尘帽（Dust Cap），且防尘帽内部也需定期清洁。

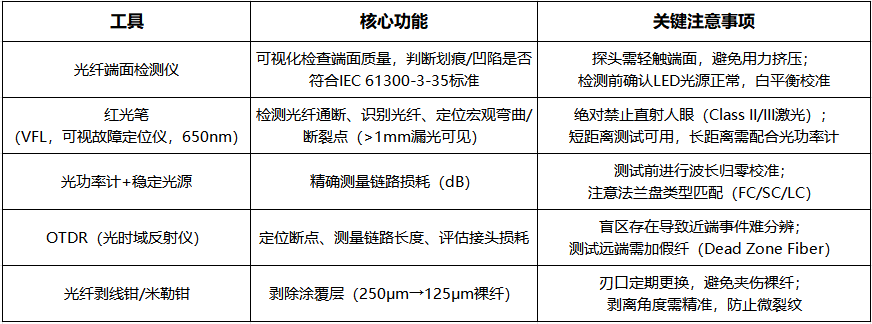

2、常用工具详解（与使用要点）

三、故障检测与排查流程

3.1 常见故障现象与根因

高损耗（>3dB）：端面污染（占70%以上）、连接器未插紧、光纤微弯（Macrobending，<30mm弯曲半径）。

完全无光：光纤断裂（可用红光笔查找红点）、连接器类型不匹配（如APC与PC混接导致物理间隙）、激光器损坏。

间歇性中断：活动连接器松动、法兰盘内部陶瓷套筒破裂。

3.2 系统化排查步骤

目视初检：红光笔打光，观察光纤走向是否有明显折痕或挤压。

端面复检：对连接器两端分别用检测仪观察，确认无灰尘且端面几何形状完好（无崩边、无划痕）。

分段定位：采用二分法，利用OTDR或临时跳线逐段隔离，定位故障区间。

功率验证：使用光功率计在收端测量实际接收光功率，对比设备灵敏度阈值。

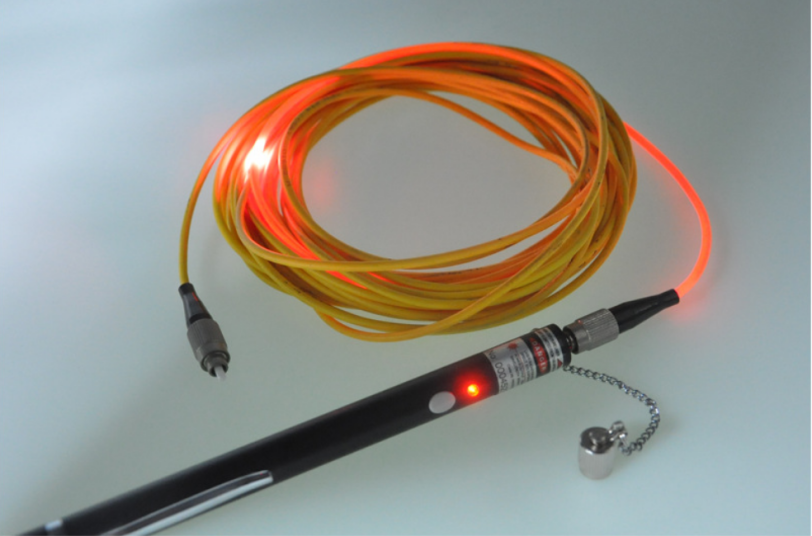

红光笔检测光纤跳线断点

https://cbu01.alicdn.com

四、环境与安全规范

静电防护：光模块（SFP/XFP）对静电敏感，插拔前必须佩戴防静电手环，工作台铺设防静电垫。

激光安全：Class 1M/3B级激光不可直视，使用激光护目镜（对应波长650nm或1310/1550nm）。

化学安全：异丙醇易燃且挥发快，使用时远离明火，保持通风，废液按实验室危废处理。

废弃物管理：切割后的碎纤必须收集于锐器盒，严禁随意丢弃（光纤碎片可刺入皮肤且难取出）。

光纤链路的可靠性建立在清洁与规范两大基石之上。实验前务必养成"一检二擦三观察"的习惯（检查防尘帽、擦拭端面、显微镜观察），任何疏忽都可能导致昂贵的光模块（尤其是DWDM激光器）损坏。建议实验室建立端面检测记录表，对每次实验的连接器状态进行追溯管理，这将大幅降低故障率并提升实验效率。

关键口诀：光怕脏、怕弯折；先清洁、再连接；红光找断、OTDR定位；功率验证不可缺。
