接杆是光机部件中最常使用的器件之一，主要用于装载调整架、元件固定座、仪器器件等；同时可以单独或者配套其它部件安装在光学平台之上，从而确定一个起始的光路高度，也可以将安装有元件的部件对准到已有的光路之中。总的来说，接杆是一种简单实用的器件，其材质以不锈钢为主（有少部分材质为铝合金），其硬度以及产品的耐用性是很好的，在此对接杆这类产品进行简单介绍。

一、常见的接杆直径

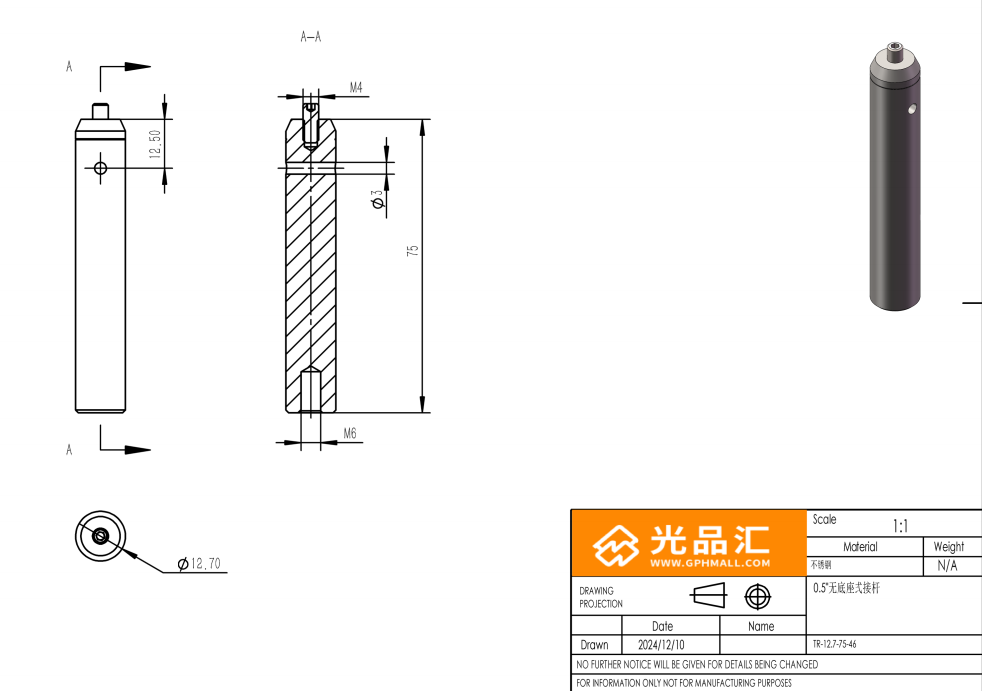

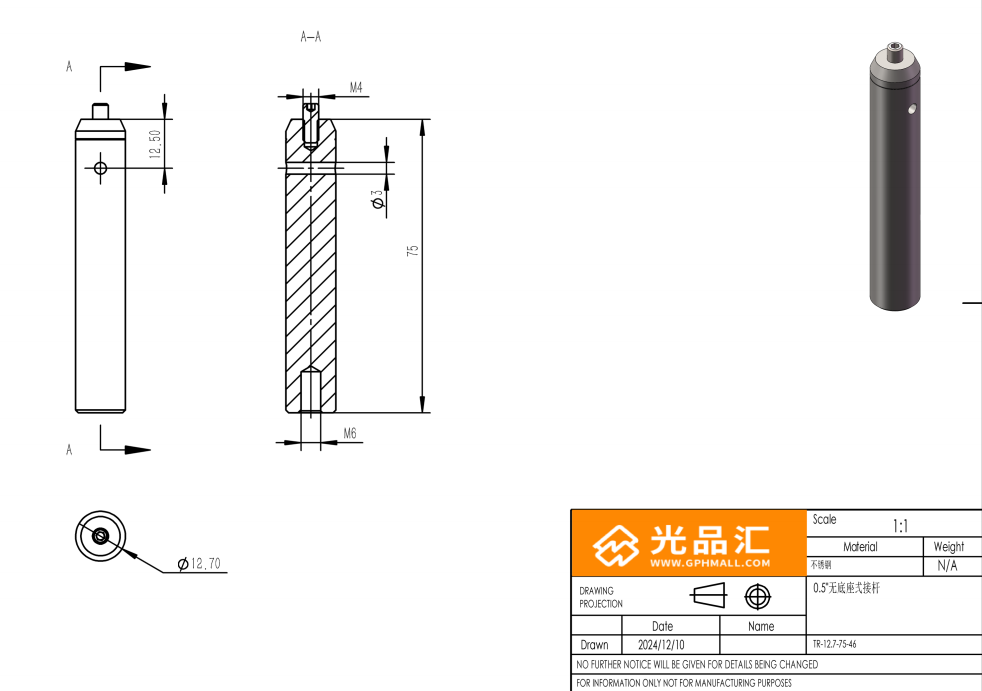

  根据市面上在售的接杆直径进行划分，主要分为以下三种规格：12.7mm、25mm、38mm；12.7mm直径的接杆如图1所示，根据产品图纸的显示，其直径为12.7mm（部分产品为12mm直径），长度为75mm；上端有一通孔，可以将较细的棒材插入当作杠杆，可以比较轻松的把接杆从其它部件中取出；其次，上部的螺纹孔为M4规格（英制为8-32内螺纹），可以利用M4的螺钉把其它器件安装到上部；下部螺纹孔为M6内螺纹（英制为1/4”-20内螺纹），可以和M6螺杆搭配直接固定在面包板或者光学平台上。

图1：12.7mm直径的接杆

  25mm和38mm规格和上图结构类似，有一点细微区别的是38mm直径的接杆上下两端的螺纹大部分情况下均为M6内螺纹孔，这点在进行选配安装的时候要考虑到，避免安装时无法进行安装。

二、接杆的常见结构

  接杆根据其功能衍生出不同的结构，主要有直杆结构、带底座式、升降接杆、构造接杆、阻尼减震接杆、兼容真空接杆等几类；

  直杆式结构如图1所示，通体笔直（除去倒角部位的变化），没有凸缘或者台阶类的结构变化，这种结构是最常见的一类，一般是搭配接杆套筒配套使用，如图2所示，可以随意进行高度的调节，同时可以自由的固定在光学平台的任意位置，不是简单的限制在对应的螺纹孔位之上，在光学实验中的应用非常广泛；

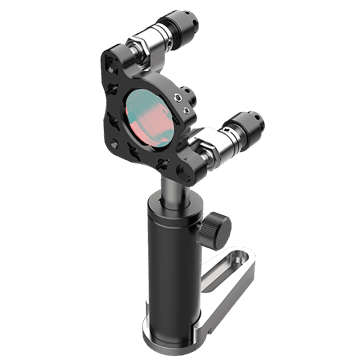

图 2：一种接杆和接杆筒

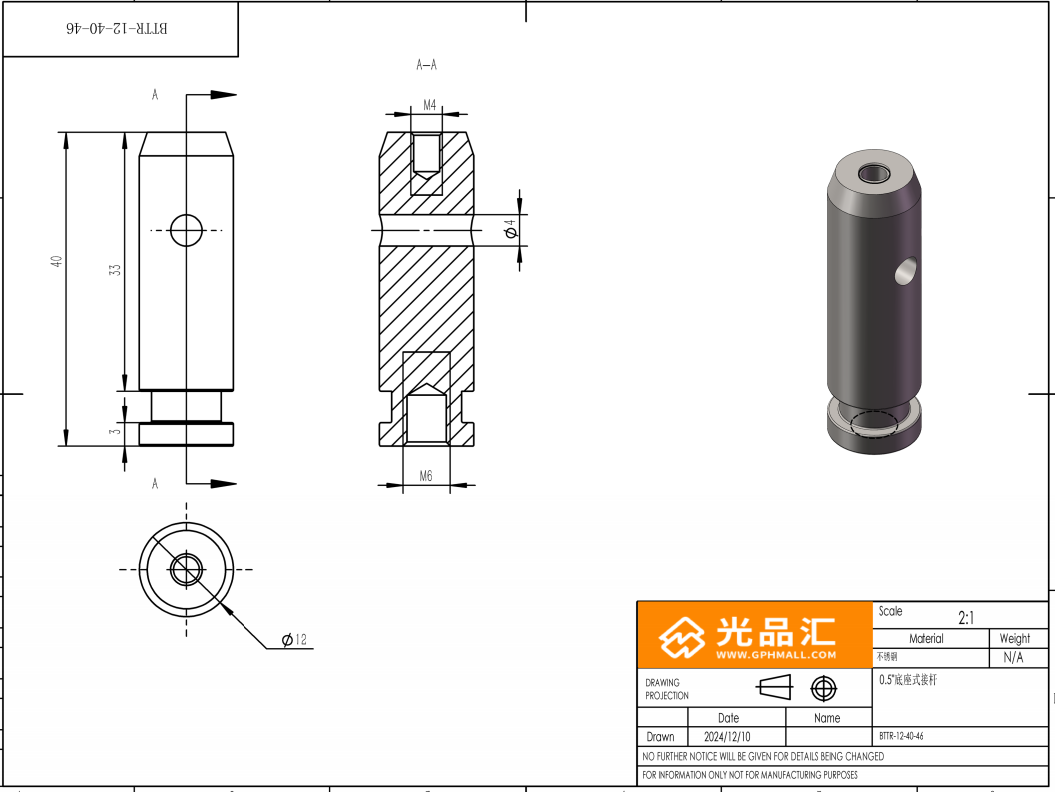

  带底座式接杆如图3所示，在其底部有一个切槽，可以和压块（压板）配套使用，类似于压板与接杆筒结构，可以直接固定在光学平台上；需要注意的是这种结构可以搭配接杆筒使用，但是25mm直径带底座的接杆是不能搭配相应的接杆筒使用的。

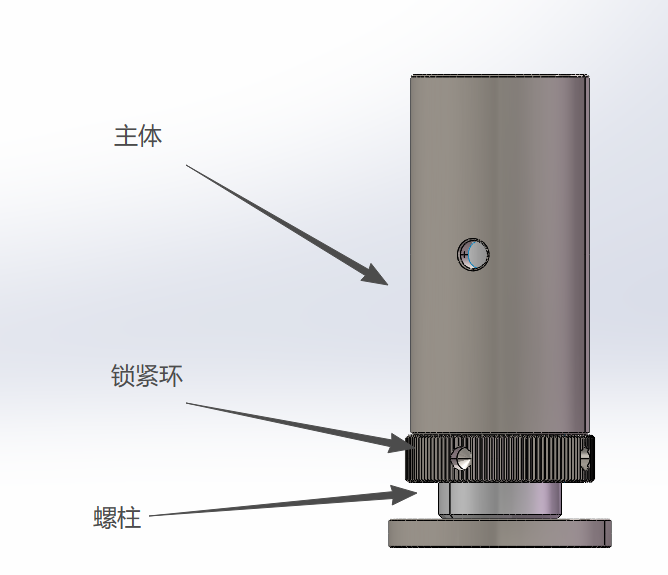

  升降接杆如图4所示，主要由接杆主体和螺柱组成，依靠螺纹副配合进行高度调节，每转一圈可以爬升高度0.635mm，用于对高度的精度比较敏感的场景，相较于常规的接杆筒套装优点是高度的调节精度较高，同时有锁紧环进行高度固定，这类接杆需要搭配压板配套使用，整体材质为不锈钢材质。

图4：一种升降接杆 TRT-25-A2

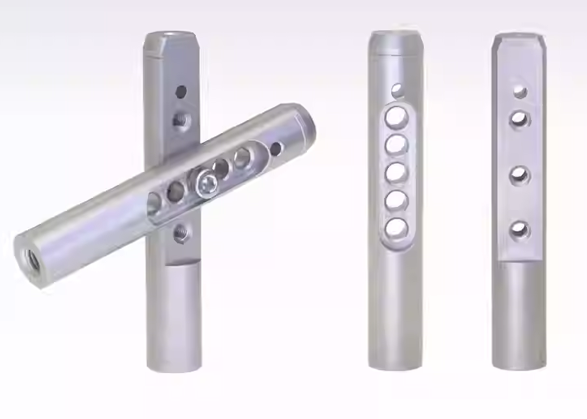

  构造接杆如图5所示，图中展示的是直径为12.7mm的构造接杆套装；分为两个部分，一个是竖直放置的带有内螺纹的固定端，一个是带有通孔的可以旋转到活动端；调节螺丝的固定位置以及活动端的倾斜角度，可以报活动端的部件在设计范围内进行移动，适用于需要在空间平面内不规则移动的场景。

图5：12.7mm直径的构造接杆TRG-12.7/75

  阻尼减震接杆如图6所示，这种接杆内部设计有被动减振的结构，使得接杆内部重量相对于外部独立，从而是振动可以被吸收消散，与常规接杆相比，具有更好的隔振效果，适用于对振动要求较高的场景；该接杆整体材质为不锈钢，表面镀镍哑光处理。

图6： 一种减振接杆TRD-38-8A

  兼容真空接杆是可以在真空环境下使用（一般在10-8bar以下），大部分材质为不锈钢，也有使用铝合金材质进行制造（不进行阳极氧化处理）；与常规接杆不同的是，兼容真空使用的需要进行额外的高温烘烤和其它的放气处理，以减少在真空环境下的气体释放量。

以上是对接杆这类产品的简单介绍，如有关于接杆的需求可以直接扫码进入光品汇商城选购，也可联系光品汇客服咨询。
