光学元件调整架

  在光学元件产品中，元件调整架有很多类型。本次以25.4mm直径元件的调整架为例，为大家做简单介绍：

一、空间自由度

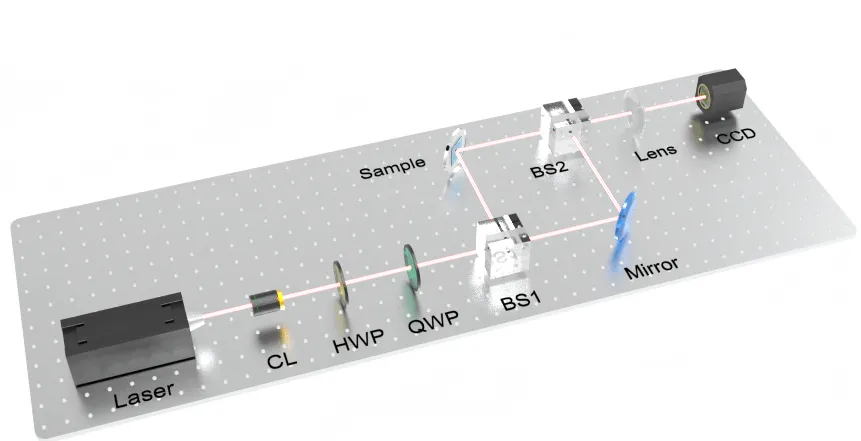

  在光路搭建中，我们对于光路的走向和元件的放置都是基于理想情况下设计的，也就是说光线是正好垂直入射或者以固定角度入射。但实际情况下，是达不到预期效果的。这需要利用元件调整架来调节光线的入射以及反射角度，由此才衍生出了多种不同结构的元件调整架。对于元件的调整我们要先学习自由度的知识。

空间的自由度

  一个杆件(刚体)，在空间上完全没有约束，它就可以在3个正交方向上平动，还可以以三个正交方向为轴进行转动，那么这个刚体就有6个自由度，如上图所示。也就是说元件没有任何约束的情况下拥有6个自由度，在实际的使用中，大部分情况下会限制某些自由度，没有限制的会借助机械结构进行调节。接下来，为大家介绍该怎么选择元件的调整镜架：

二、不同类型的调整镜架

1、二轴光学元件调整架

  如下图所示，该镜架有2个调节轴，位于上方的调节轴规格为M6*0.25的螺纹，旋转一圈可以使其前进0.25mm，换算成角度大概为0.39°/转，根据下图的自由度图示，旋转位于上方的轴可以是元件绕Y轴旋转，即调节元件的俯仰角度；位于下方轴的螺纹规格和上面的轴一致，调节该轴可以使元件绕X轴进行旋转，也就是调节偏摆的角度；

  一般在光路中二轴调整架和三轴调整架使用的最多，可以进行俯仰和偏摆角度的调节，能满足大部分场景下的使用需求。

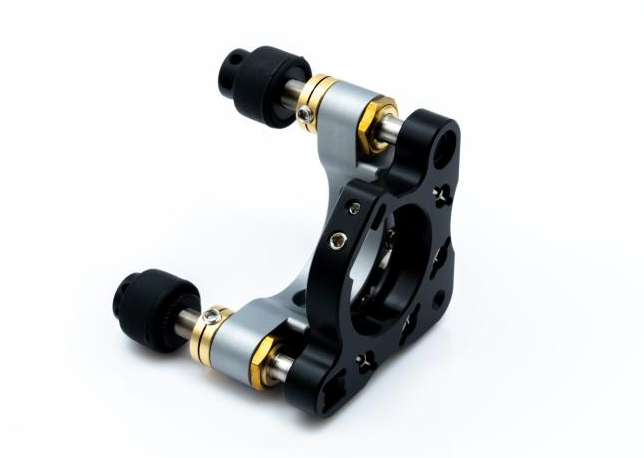

光学元件调整架OMF-25.4

2、三轴光学元件调整架

  与二轴光学元件调整架相比，主要在支点处多了一个调节轴，位于上下的两个周主要是调节俯仰以及偏摆的角度，当第三个轴沿X轴正向进行调节是，可以同时调节俯仰以及偏摆的角度，能快速的找到一个大致的位置，然后再分别调节另外的两个轴来调节俯仰和偏摆角度；当三个轴一起调节是，会使元件沿X轴平移，可以在不挪动接杆支座的情况下调节位移，并且精度比手动移动整体部件要高。

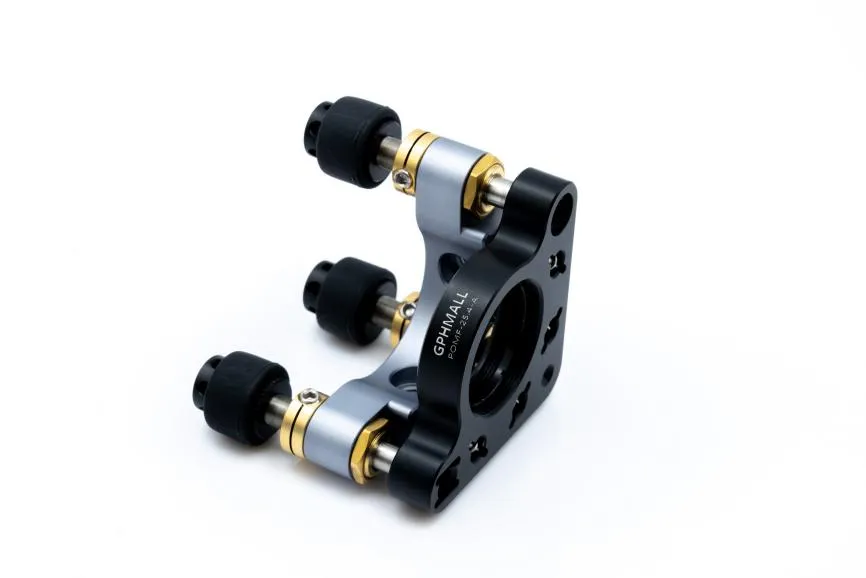

光学元件调整架POMF-25.4-A

3、四轴光学元件调整架

  相比于上面的三轴POMF-25.4-A，四轴FAOMF-25.4主要在元件安装部位有改动，变成可以进行360°旋转的安装座，该安装座带有刻度及标识，可以大致判断旋转了多少度。该结构可以让元件绕X轴进行旋转，对于某些元件来说这是必须的，所以该调整架可以进行四个自由度的调节，使用者可以根据自己的实际需求选择合适的型号。

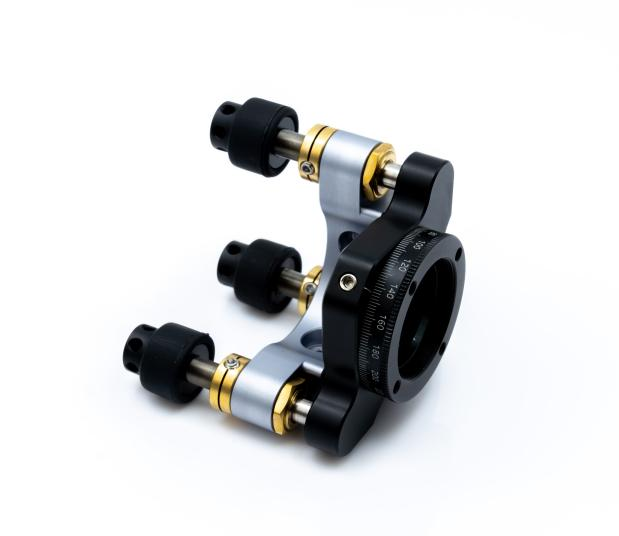

元件调整架FAOMF-25.4

4、五轴光学元件调整架

  相比于三轴的POMF-25.4-A、FAOMF-25.4，主要新增了两个位于YOZ平面的调节轴。如图所示，左侧的调节轴可以使元件沿Y轴线性移动，位于下方的调节轴可以是元件沿Z 轴线性移动，和另外三个调节轴结合起来可以调节五个自由度，这种镜架的泛用性非常好，但价格偏高。然而这款产品可进行快速调节、简单实用，只需要旋几下旋钮就可以快速把元件定位到想要的位置，不用反复的去调节接杆来找准位置，可以节省大量的时间和精力。

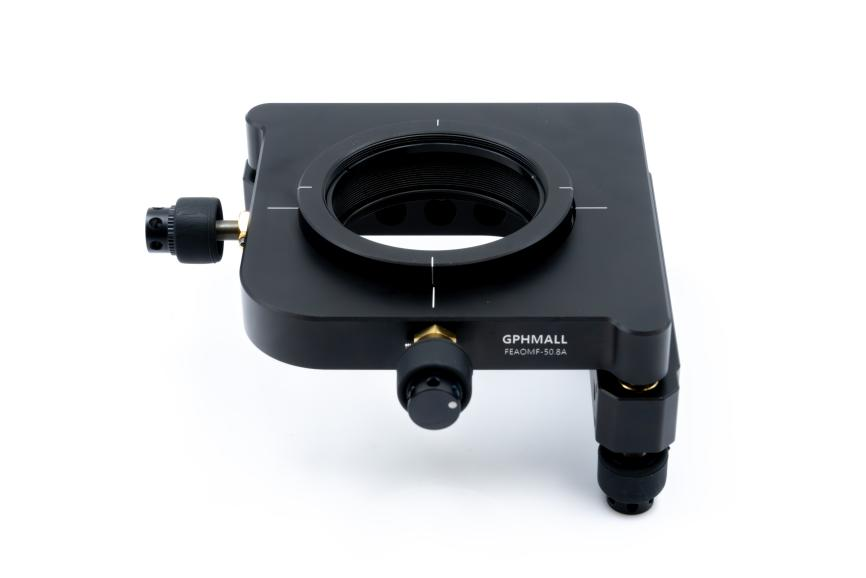

元件调整架FEAOMF-25.4

5、六轴光学元件调整架

  六轴光学元件调整架SAOMF-25.4相比于FAOMF-25.4主要新增了中心的旋转安装座，如下图所示，位于YOZ平面的调节轴可以使元件沿Y轴线性移动和沿Z 轴线性移动，和另外三个调节轴结合起来可以调节五个自由度，位于中心的可以让元件绕X轴进行旋转，这样一共是六个自由度。这款镜架可以进行六个自由度的精准调节，可以称之为调整镜架产品中的全能王，每一个自由度都可以进行调节。如果您不清楚需要调节哪些自由度，那么可以选择它作为你的调节工具，可大幅提升实验效率。

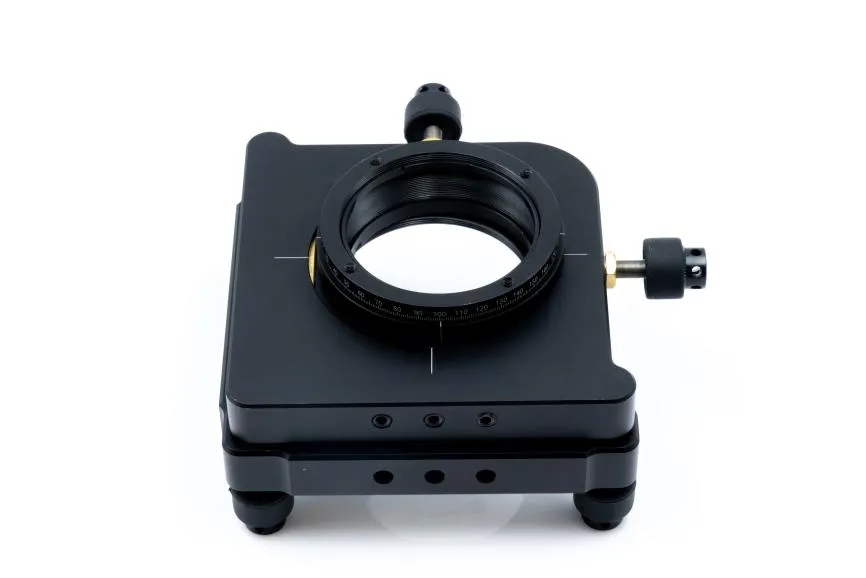

元件调整架SAOMF-25.4

  以上就是关于不同类型镜架的简单介绍，在实验中大家可以根据不同情况选择自己所需，帮助你快速的完成各类实验。如果有特殊需求也可联系我们，光品汇商城可为您提供专属定制产品，或者您有任何关于调整架的想法（结构、材质、功能）想要实现，也欢迎通过以下联系方式咨询我们。
