线偏振片是光学系统中实现偏振态控制的基础元件，其核心性能指标——消光比（Extinction Ratio, ER）——直接决定了系统对正交偏振分量的甄别能力。从早期的聚合物薄膜偏振片到近年来的纳米粒子线偏振片，消光比从约 100:1 提升至 10⁷:1 量级，跨越了五个数量级。

一、线偏振片的技术分类

1.1 经济型薄膜偏振片（Polymer Film Polarizer）

早期的实用偏振片以聚乙烯醇（PVA）薄膜为基体，浸染碘分子后经单向拉伸形成二向色性吸收层。其工作原理是：碘分子沿拉伸方向定向排列，对电矢量平行于分子长轴方向的光分量产生强烈吸收，而对垂直分量吸收较弱，从而实现偏振起偏。该类偏振片制造工艺成熟、成本低廉、可制备大通光口径（可达数英寸），接收角可达 ±30°。但其局限性同样显著：消光比通常仅 100:1~5000:1；热稳定性差（工作温度通常不超过 80°C）；对潮湿敏感；连续波激光损伤阈值较低，仅适用于低功率应用。

1.2 金属线栅偏振片（Wire Grid Polarizer）

金属线栅偏振片利用亚波长金属线条结构的各向异性导电特性：电矢量平行于线栅方向的光分量被反射，而垂直分量得以透射。该类偏振片为反射型工作模式，因此具有较好的热管理能力（工作温度可达 200°C），且入射角容忍度较宽（可达 ±45°）。然而，其典型消光比约为 4250:1~5000:1，与薄膜偏振片相比虽有提升，但在高精度偏振测量中仍显不足。该技术路线目前主要应用于微型投影、AR/VR 光学引擎等对热稳定性要求较高的场景。

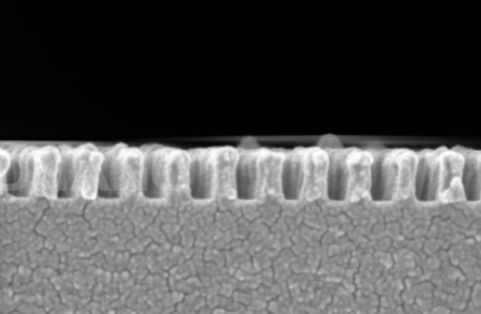

图1：金属线栅偏振片微观结构图

1.3 薄膜介质偏振片

（Thin-Film Dielectric Polarizer）

基于布儒斯特角干涉效应的薄膜介质偏振片，通过多层高低折射率介质膜的周期性交替镀膜实现偏振分光，可达到 10,000:1 的消光比，并具备极高的激光损伤阈值，适用于高功率激光系统。但该类偏振片对入射角极为敏感（通常需严格固定在 45° 或布儒斯特角），带宽较窄，且光束准直度要求苛刻，限制了其在宽谱段或复杂光路中的应用。

1.4 纳米粒子线偏振片

（Nanoparticle Linear Polarizer）

纳米粒子线偏振片代表了一种根本不同的技术路线。其结构为在硅酸钠玻璃基底中嵌入定向排列的扁长银纳米粒子（elongated silver nanoparticles），利用银纳米粒子的局域表面等离子体共振（Localized Surface Plasmon Resonance, LSPR）效应实现对特定偏振方向光的各向异性吸收。当入射光的电矢量平行于纳米粒子的长轴方向时，激发强烈的等离子体共振吸收；而电矢量垂直于长轴时吸收极弱。通过控制纳米粒子的长径比（aspect ratio）和空间取向，可精确调控偏振吸收峰的位置和带宽。

该技术的核心优势在于将偏振功能直接"写入"玻璃基体的体积内，而非表面镀层或附着膜，因此兼具高消光比与极端环境耐受性。

二、消光比：定义与提升动机

2.1 消光比的定义

消光比（Extinction Ratio, ER）定义为偏振片对平行偏振光的最大透过率T∥与垂直偏振光的最小透过率T⊥之比：

在工程实践中，常以分贝（dB）表示：

因此，100:1 ≈ 20 dB，10,000:1 ≈ 40 dB，10,000,000:1 ≈ 70 dB。在实际应用中，40 dB 的消光比已被认为"相当高"。

2.2 消光比提升的物理动机

消光比的提升在以下四个层面具有明确的物理与工程意义：

（1）信噪比的提升。 在光通信、量子密钥分发（QKD）等系统中，信号的偏振纯度直接决定误码率。消光比每提升 10 dB，等效于正交偏振串扰降低一个数量级，系统误码率可呈指数级下降。

（2）成像对比度的增强。 在偏振差分成像、生物组织双折射检测等应用中，高消光比偏振片能更有效地抑制背景散射光，凸显目标偏振特征，从而提升探测灵敏度和空间分辨率。

（3）精密测量的基础。 在光纤陀螺、激光测距、椭偏仪等测量系统中，偏振纯度直接影响测量的极限精度。当消光比不足时，残留的正交偏振分量会引入系统偏差。

（4）高功率系统的安全性。 在高功率激光光路中，被偏振片吸收的残留偏振分量可能产生局部热效应，导致热透镜效应甚至光学元件损伤。更高的消光比意味着更少的残余吸收。

三、纳米粒子线偏振片的技术优势

3.1 超高消光比

纳米粒子线偏振片是目前商用产品中消光比最高的吸收型偏振片。从 10,000:1 到 10,000,000:1 的可达范围，使其在需要极纯净偏振态的应用中具有不可替代性。这一优势源于银纳米粒子等离子体共振吸收的选择性——其正交偏振分量的吸收系数之比可远高于分子二向色性材料。

3.2 极端环境耐受性

由于银纳米粒子嵌入在无机玻璃基体中，而非有机聚合物薄膜，纳米粒子偏振片具备以下环境适应性参数：

工作温度范围：-50°C 至 +400°C

抗紫外辐射与抗漂白性：不受长期紫外照射影响

耐化学腐蚀：玻璃基体可耐受多数有机溶剂和弱酸碱环境

这一特性使其在航空航天、卫星载荷、工业在线检测等恶劣环境应用中具有显著优势。

3.1 超高消光比

纳米粒子线偏振片是目前商用产品中消光比最高的吸收型偏振片。从 10,000:1 到 10,000,000:1 的可达范围，使其在需要极纯净偏振态的应用中具有不可替代性。这一优势源于银纳米粒子等离子体共振吸收的选择性——其正交偏振分量的吸收系数之比可远高于分子二向色性材料。

3.2 极端环境耐受性

由于银纳米粒子嵌入在无机玻璃基体中，而非有机聚合物薄膜，纳米粒子偏振片具备以下环境适应性参数：

工作温度范围：-50°C 至 +400°C

抗紫外辐射与抗漂白性：不受长期紫外照射影响

耐化学腐蚀：玻璃基体可耐受多数有机溶剂和弱酸碱环境

这一特性使其在航空航天、卫星载荷、工业在线检测等恶劣环境应用中具有显著优势。

四、纳米粒子线偏振片相关研究

苏州大学在光学学报发表的：银纳米颗粒有序阵列光学偏振玻璃特性研究，是国内该领域最具代表性的研究工作之一。该研究：

· 利用米氏理论和电偶极子理论分析了椭球形银纳米微粒的消光特性和偏振机理；

·建立了椭球形纳米微粒周期阵列分布的光学偏振玻璃模型；

·采用有限元数值算法模拟计算近红外光入射后的偏振光输出特性；

·通过优化椭球微粒的几何参数（长径比、尺寸分布、空间周期），实现了在700~1100 nm近红外全波段内透过率>80%、消光比>20 dB；

·尤其在740~840 nm范围内，透过率高达>90%，消光比达>50 dB（即>100,000:1）。

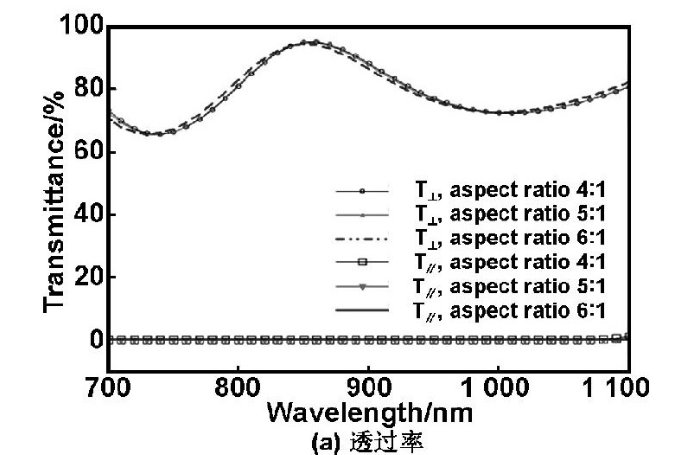

图2：不同长径比下偏振玻璃的透过率和消光比曲线^[1]

这一研究成果为纳米粒子偏振片的设计优化提供了系统的理论框架和数值模拟方法。

国际方面：P. Bouchal等人（2023）在ACS Photonics上发表研究，提出了一种单次成像方法（Single-Shot Aspect Ratio and Orientation Imaging of Nanoparticles），可快速表征银纳米粒子的几何参数和取向分布。

具有表面等离子体共振（SPR）和散射响应的等离激元纳米颗粒，其光学特性取决于几何形状及周围环境，因此被广泛用作传感与成像的光学探针。光学显微镜能够观察多种介质中的纳米颗粒，但其几何结构在衍射极限下仍难以显现。该文提出了一种宽视场光学成像技术，通过测量散射光的偏振各向异性（PA），恢复单个纳米颗粒的长宽比和取向。将PA信息映射到单个纳米颗粒图像中，该图像由将散射光分解为纵向和横向SPR模式，并操控其角动量而形成。这对于偏振玻璃的质量控制具有重要意义。

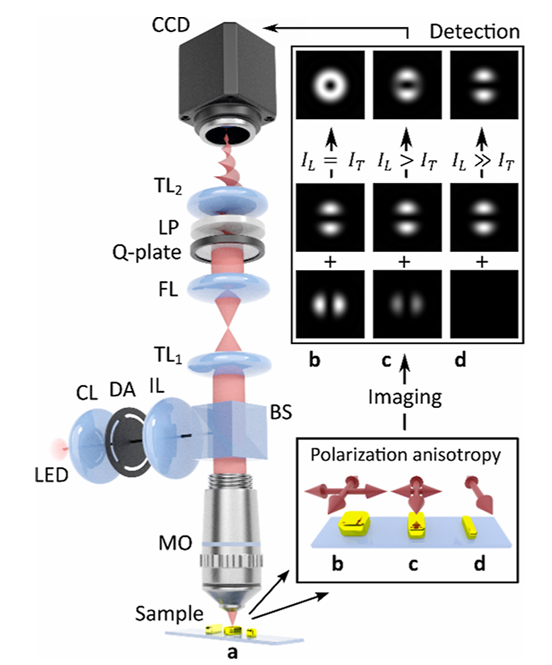

图3：纳米棒的取向和PA测量的实验装置^[2]

五、纳米粒子线偏振片选型注意事项

消光比与透过率的权衡：通常情况下，消光比越高，透过率可能有所降低。光品汇商城提供的CODIXX 纳米颗粒线偏振片体现了这种工程权衡。用户应根据系统对信号强度和偏振纯度的具体要求做出取舍。

波长匹配：纳米粒子偏振片的消光比在不同波段差异显著。务请确认工作波长落在产品标称的最佳性能区间内。

安装与封装：带保护玻璃的安装版本可提高机械强度和环境耐受性，但可能略微降低工作温度和损伤阈值。未安装版本适用于对性能要求最高的场景，但需谨慎操作。

入射角容忍度：纳米粒子偏振片的典型接收角为 ±20°。对于大角度入射的应用，建议提前评估其对消光比和透过率的影响。

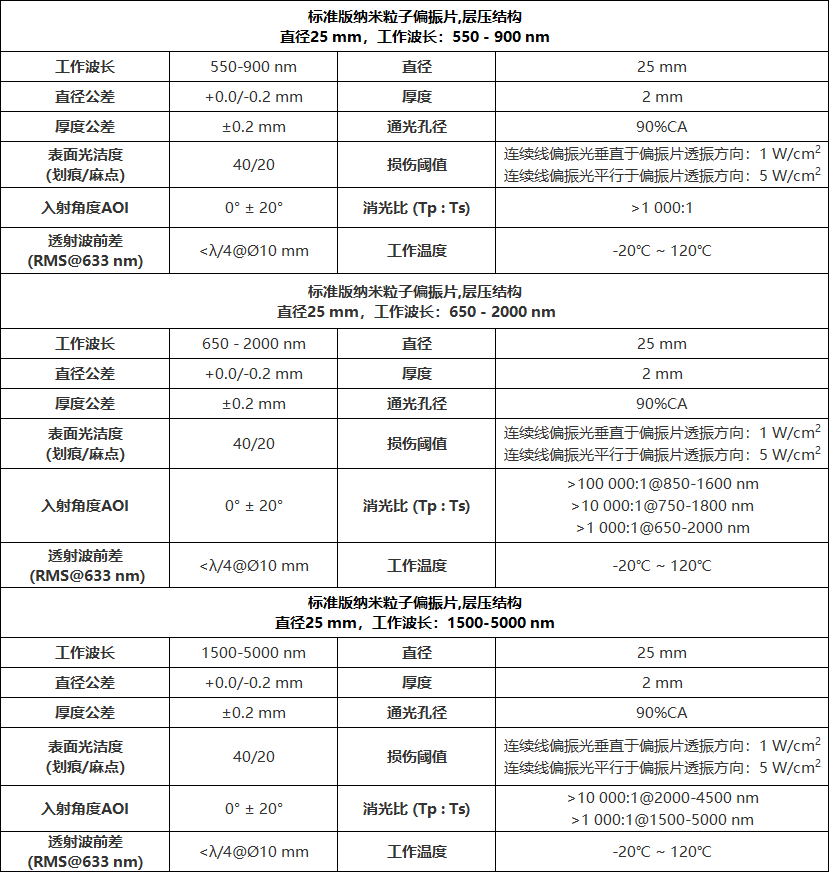

光品汇商城提供的纳米粒子线偏振片部分型号参数展示如下，更多型号参数请在光品汇网站查询：

[1]张柯,张桂菊,邹快盛,等.银纳米颗粒有序阵列光学偏振玻璃特性研究[J].功能材料,2015,46(9):9062-9066.

[2]P. Bouchal, P. Dvořák, M. Hrtoň, K. Rovenská, R. Chmelík, T. Šikola, Z. Bouchal, Single-Shot Aspect Ratio and Orientation Imaging of Nanoparticles. ACS Photonics, 2023.
