1. 引言：光学设计范式的演变

  球面透镜因其简单的几何形状（恒定曲率）和成熟的制造工艺，长期以来是光学系统的基础元件。然而，其固有的球面像差导致边缘光线与中心光线无法汇聚于同一焦点，严重制约了成像清晰度和系统性能。为了校正像差，传统的解决方案是采用多片球面透镜组合，但这导致了系统笨重、复杂且成本高昂。

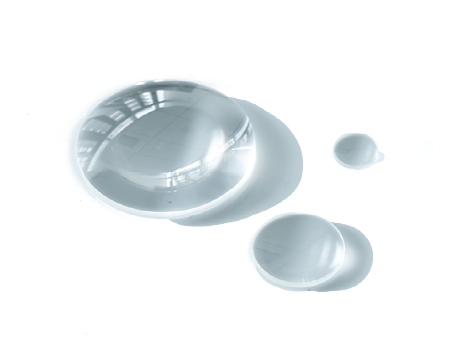

球面透镜

  非球面透镜的出现，代表了光学设计范式的一次革命。其表面曲率从中心到边缘连续变化，这一特性赋予了其近乎无限的设计自由度，使其能够通过精确调整表面轮廓（如圆锥常数和非球面系数）来最大限度地校正像差。从消费级相机到高端天文望远镜，非球面透镜已成为突破传统光学限制、实现更高性能的关键。

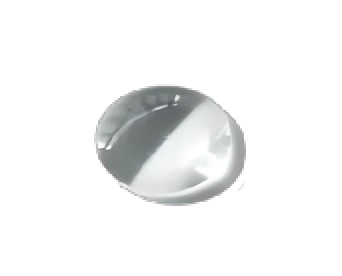

非球面透镜

2. 核心光学性能对比：球差校正与像质提升

2.1 球面像差（SA）的根本性消除

这是非球面透镜最根本、最显著的优势。

  球面透镜的固有缺陷：所有球面表面，无论制造精度如何，都会产生球差。平行光线经过球面透镜后，近轴光线与远轴光线聚焦于光轴上不同的点，形成一个模糊的弥散斑，直接导致成像模糊、对比度下降。研究表明，一个25mm焦距、f/1的球面透镜，其轴上光斑尺寸可达710微米，远超衍射极限。

  非球面透镜的校正能力：通过对圆锥常数（K） 和一系列非球面系数（A4, A6...） 的优化，非球面透镜可以精确控制不同入射高度光线的光程，使其完美汇聚于同一个焦点。理论上，其可以将球面像差减小至零。在相同的25mm焦距、f/1规格下，非球面透镜的轴上光斑尺寸可降至1.43微米，成像质量提升了数百倍。

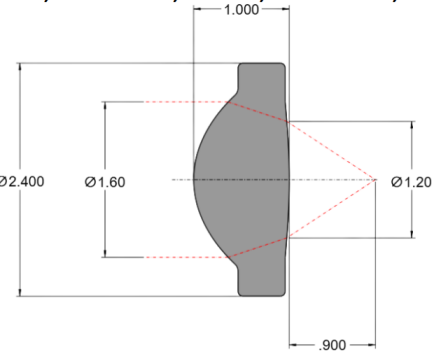

非球面透镜的参数示意图

2.2 综合像差校正与高数值孔径（NA）

  非球面透镜的高自由度设计，使其不仅能校正球差，还能同时优化彗差、像散、场曲和畸变等多种像差，实现整个视场内均匀、锐利的成像。

  更重要的是，它打破了传统球面系统在“大孔径（高光通量）”与“高像质”之间的艰难权衡。

  ·传统局限：为了减小球差、提高球面透镜的像质，通常需要缩小孔径（增大F/#），但这会严重损失系统光通量，导致图像变暗或在弱光环境下性能下降。

  ·非球面解决方案：非球面透镜允许光学系统在保持低F/#（即高数值孔径）的同时，依然获得优秀的成像质量。数值孔径（NA）是衡量透镜集光能力和分辨率极限的关键参数（NA = n * sinθ）。非球面透镜能够实现高达0.66甚至0.81的NA值，这对于需要高分辨率和高光通量的应用（如荧光显微镜、光纤耦合）至关重要。

3. 系统层面的优势：小型化、轻量化与稳定性

3.1 “以一当多”，大幅精简系统结构

一片设计精良的非球面透镜，其像差校正能力往往等同于多片球面透镜的组合。

  ·变焦系统：在变焦镜头等复杂系统中，通常需要使用10片或更多的球面透镜。而引入1到2片非球面透镜，即可替换掉5到6片球面透镜，实现相同甚至更优的光学效果。

  ·核心原理：这归因于其强大的单像差校正能力和更多的设计变量，能够替代原本用于相互补偿误差的多个球面镜片。

3.2 实现系统小型化、轻量化与高稳定性

透镜数量的急剧减少，带来了直接且多重的好处：

  1.尺寸与重量：光学系统变得更加紧凑、轻盈，完美契合智能手机、无人机、AR/VR眼镜、内窥镜等对便携性要求极高的设备需求。

  2.稳定性与可靠性：更少的透镜意味着更少的空气-玻璃界面，这不仅降低了因反射和散射造成的光能损失（鬼影、眩光），还简化了机械结构。需要装配和校准的元件变少，降低了对机械公差的苛刻要求，减少了额外的校准步骤，从而提高了整个系统的稳定性和可靠性。

  3.成本效益再平衡：尽管单件非球面透镜（尤其是高精度玻璃透镜）的制造成本高于球面透镜，但从整个系统（Total Cost of Ownership）角度看，其往往更具成本效益。它通过减少透镜总数、简化镀膜需求（更少的表面需要镀增透膜）、降低组装难度和物料成本，最终降低了系统的综合成本。在大规模生产中，如手机镜头模组，精密模压技术可高效复制塑料非球面镜片，进一步摊薄成本。

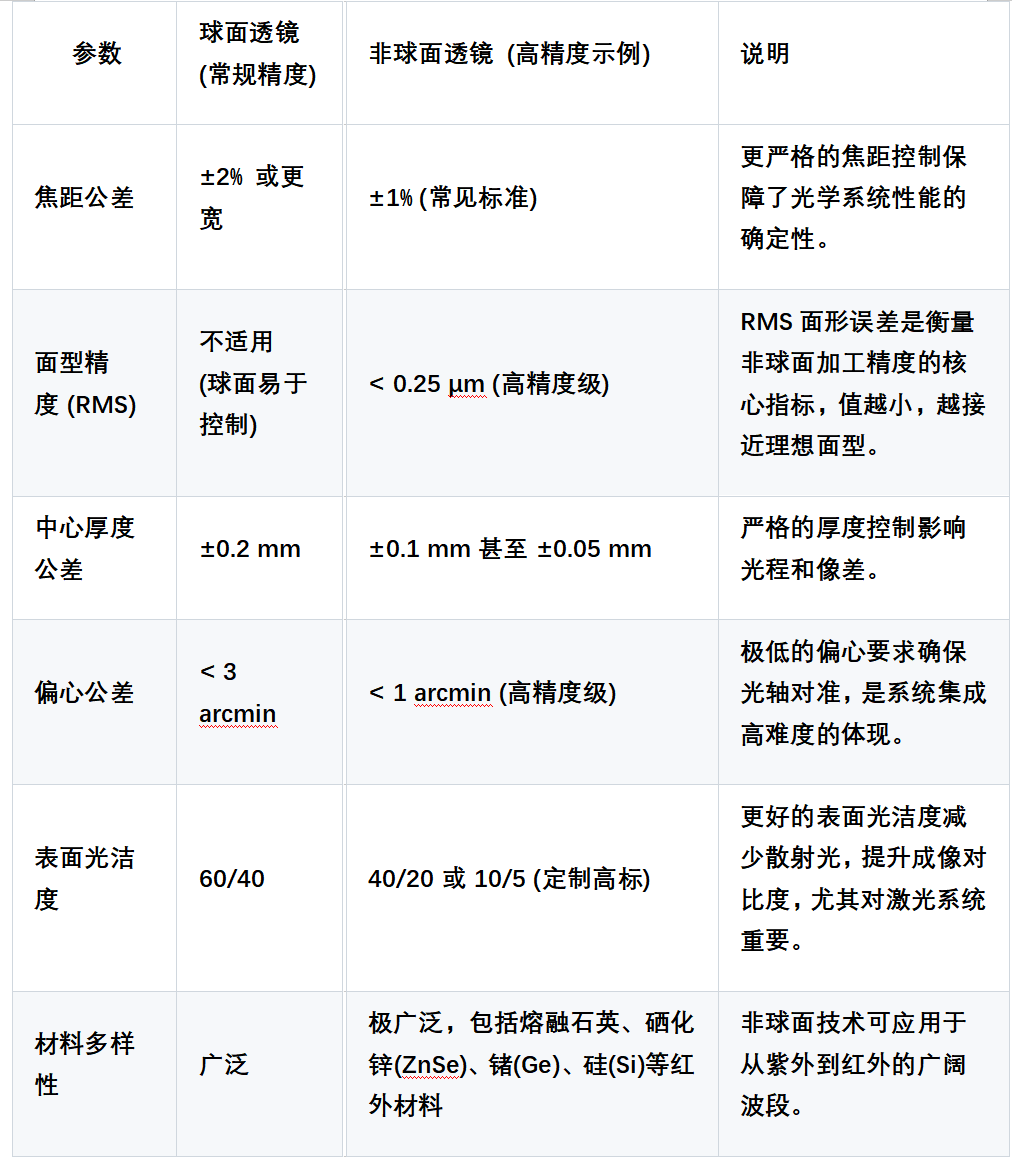

4. 制造公差与参数规格的对比

注：非球面透镜的制造工艺（如精密模压、单点金刚石车削、磁流变抛光）比球面透镜的常规研磨抛光更为复杂，这也是其高精度和高成本的来源。

5. 应用领域与前景

凭借上述优势，非球面透镜已深入各个尖端领域：

  ·消费电子与成像：智能手机摄像头、单反/无反相机镜头实现大光圈、超广角、高画质的关键。

  ·激光与光通信：用于激光准直、聚焦（获得极小光斑）、光纤耦合，提升加工精度和通信效率。

  ·生物医疗与科研：高NA显微镜物镜、内窥镜、流式细胞仪、DNA测序仪，以及眼科的非球面人工晶体。

  ·汽车与工业：车载激光雷达（LiDAR）、传感器镜头、机器视觉系统。

  ·国防与航天：太空望远镜、导弹导引头、红外成像系统。

  未来趋势指向更智能的设计（AI辅助优化）、更高的集成度（与非球面微透镜阵列、衍射元件结合）、以及更极致的性能（更大口径、更宽波段）。

  非球面透镜相较于普通球面透镜，其核心价值在于利用连续变化的曲率所提供的巨大设计自由度，从物理层面根除了球面像差，并带动了综合像质的飞跃。这直接引发了光学系统设计的革命：从依赖“数量堆叠”的球面透镜组，转向追求“质量与集成”的非球面解决方案。

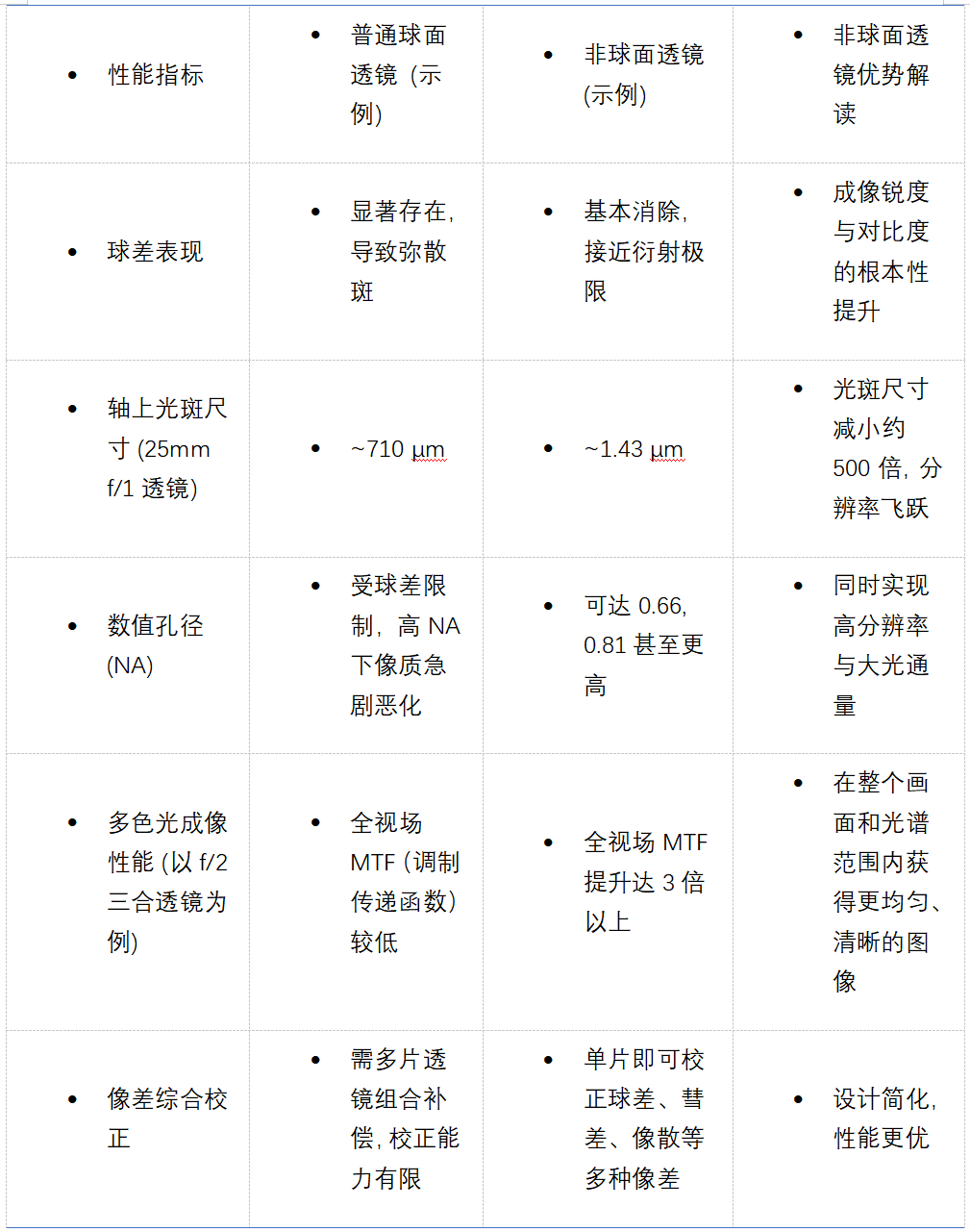

参数对比清晰地显示，非球面透镜在光斑尺寸、数值孔径、调制传递函数等关键性能指标上实现了数量级的提升。而在系统层面，其“以一片代多片”的能力，是推动现代光学设备向高性能、小型化、轻量化、高稳定性发展的核心引擎。然而，任何技术的优势背后都伴随着实现它的代价，在下一篇文章我们将解析非球透镜存在的技术门槛和成本壁垒。
