高能激光（通常指连续功率超过数百毫瓦或脉冲能量较高的激光）对光学元件的危害一般体现在热效应和电场效应上，可能导致元件永久性损坏。主要危害类型如下：

1、激光诱导损伤

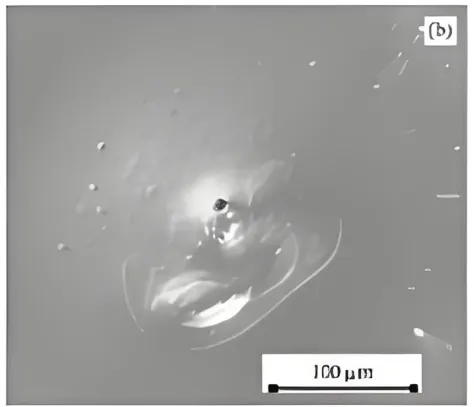

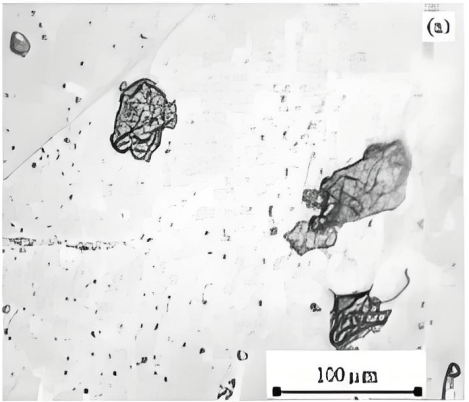

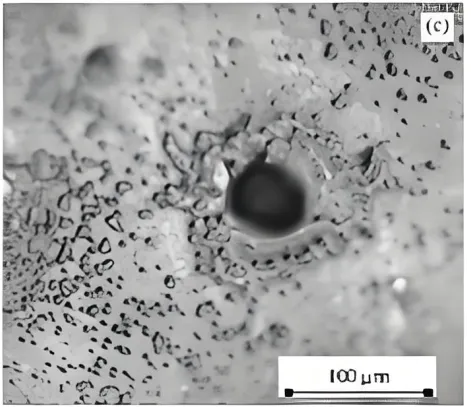

最直接和常见的危害，指激光能量直接导致光学元件表面或内部结构发生不可逆的破坏。光学元件（如透镜、反射镜、窗口片）表面的微观瑕疵、污染物（灰尘、指纹）或吸收性杂质会优先吸收激光能量，产生局部高温，导致熔化、蒸发或形成坑点。这种损伤点会像“种子”一样，在后续的激光照射下迅速扩大。其表现为元件表面出现麻点、裂纹或熔融痕迹；同样的，体损伤也会带来元件内部出现裂纹、气泡或整体炸裂。

2、热透镜效应

不是永久性破坏，但会严重影响光路性能，尤其是在连续激光或高重复频率脉冲激光应用中。光学元件吸收部分激光能量后温度升高，由于热膨胀和折射率随温度变化，元件会产生类似透镜的效应，改变其焦距。其后果未激光光束质量下降（如模式畸变、焦点漂移），影响实验的稳定性和精度。严重时，局部过热会演变为热损伤。

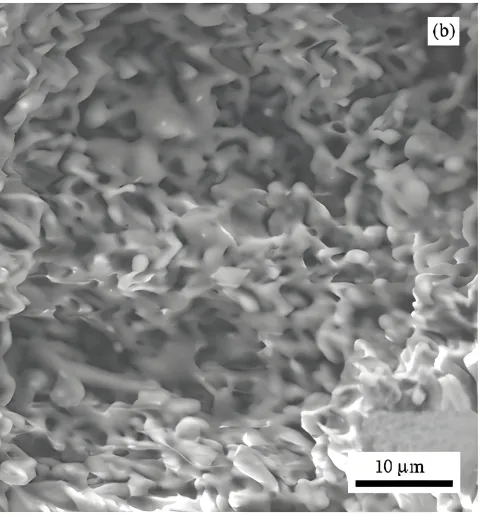

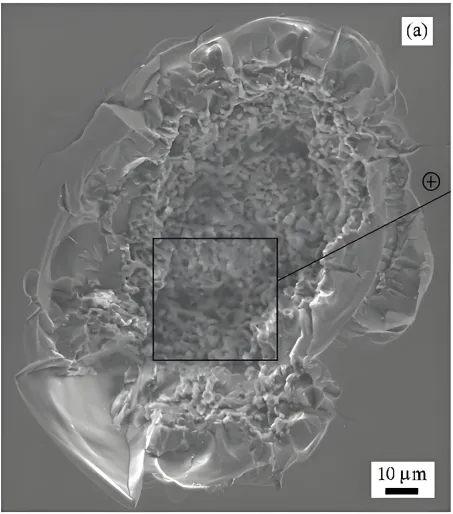

                                                    初始损伤点的全貌                                                                                 中标示部分的放大

激光初始损伤点的扫描电镜图^【2】

3、薄膜损伤

镀有增透膜、高反膜等光学薄膜的元件，薄膜层的激光损伤阈值通常低于基底材料。膜层中的缺陷、杂质或膜系设计不当都会使其在高激光能量下失效。其表现为膜层出现烧蚀、剥落或变色，最终导致元件光学性能（如透过率、反射率）永久性下降。

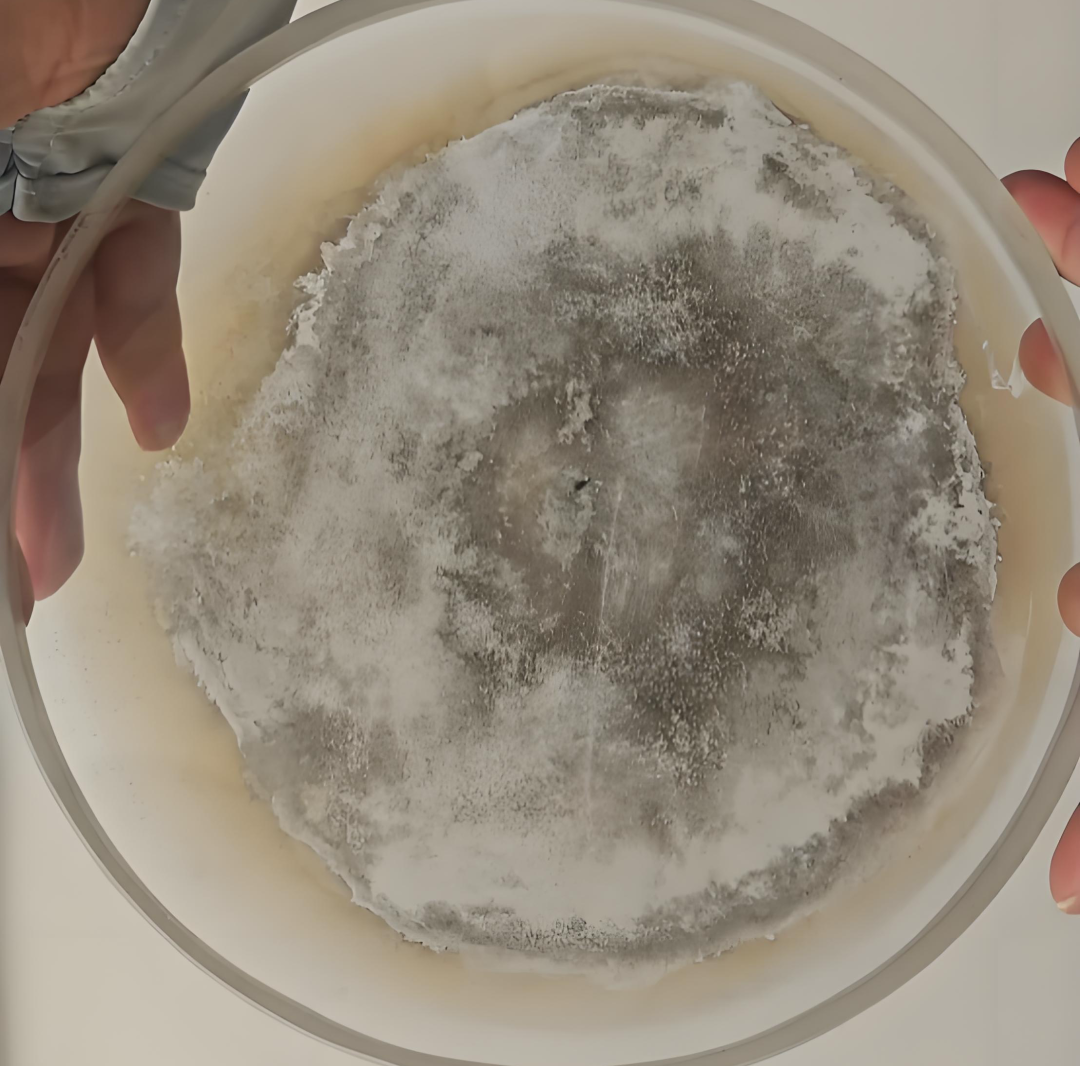

膜层烧蚀

光学系统中光学元件本身性能也尤为重要，材料的吸收系数、热导率、损伤阈值是关键；表面的粗糙度、清洁度、镀膜工艺水平同样决定其损伤阈值。

实验室条件下衰减高功率激光

在许多激光应用中，例如激光加工切割等，高功率/能量密度是最终输出所追求的目标。而在实验室光学实验中，一般保持较低的功率/能量密度通常更为有利，这有助于避免光学元件因能量过高而受损，同时也能防止光束在高能量区域对空气产生电离效应。对于中低功率激光，推荐使用中性密度滤光片（ND滤光片）来衰减光强，操作简便，光斑衰减均匀可靠。

按工作原理中性密度滤波片可分为吸收型中性密度滤光片和反射型中性密度滤光片两类。

1、吸收型中性密度滤光片

一般在基片上镀制一层部分吸收的金属合金薄膜（如镍铬合金），利用材料本身对光能的吸收来衰减光强。光通过滤光片时，其能量被材料分子吸收并转化为热能。优点为：结构简单、成本较低、对入射角度不敏感、通常不产生明显的相干噪声。然而吸收型中性滤光片难以在整个光谱范围内（尤其是近红外）实现完全平坦的衰减，可能带有轻微色偏。吸收的光能会转化为热量，热效应可能导致滤光片自身发热变形，不适用于高功率激光。一般应用于普通摄影、光照控制、低功率测量。

2、反射型中性密度滤光片

在光学基片上镀制多层介质膜（如二氧化硅和二氧化钛交替），通过精确控制每层膜的厚度，设计出对特定波长具有高反射率的薄膜结构，利用光学干涉原理，通过反射（而非吸收）大部分入射光来实现衰减。透射出去的光只是入射光的一小部分。优点为：因为光大部分被反射，只有极少部分被吸收，几乎不产生热效应，是高功率激光应用的首选。同时通过复杂的膜系设计，可以在特定波段内实现非常平坦的衰减曲线。然而需要注意的是其角度敏感性会导致衰减效果会随着激光入射角度的变化而改变，同时被反射的激光束可能指向意想不到的方向，构成安全隐患，需妥善处理。一般应用于高功率激光器功率衰减、激光加工设备、精密光学测量。

优化光路设计、减小损伤风险

一般来说能量密度超过元件的激光损伤阈值（LIDT）就会造成损坏。激光光束的功率或能量密度（即单位面积上的功率或能量）与光束直径密切相关。当光束的总功率或能量保持不变时，光束直径越大，其功率/能量密度就越低。可以使用扩束镜来降低光束的能量密度，特别是在聚焦之前的光路中；

确保光束正入射到光学元件上，避免角度过大增加有效光程和吸收；

对于高功率应用，考虑使用额外降温措施，如水冷式镜座来为元件散热，减少热透镜效应；

定期检查光路中的元件，发现微小损伤点应立即更换，避免损伤扩散；

正确分辨光学元件材料对不同波长的吸收性，选择适合实验波长的材料；

考虑采用调控偏振的方式进行分光或衰减特定偏振方向的光强，进而达到减小入射光能量的效果等。

光品汇中性密度滤光片

光品汇商城可提供近红外至红外波段的反射型中性密度滤光片产品：

光品汇商城提供的中性密度滤波片、渐变/阶跃中性密度滤波片等可用于科学研究、医疗和工业加工等领域。此外，光品汇商城还提供定制服务，如您有需求，请联系客服。

[1] Zhao Xing-Hai, Gao Yang, Xu Mei-Jian, Duan Wen-Tao, Yu Hai-Wu. Studies on nanosecond laser induced damage to fused fibers. Acta Phys. Sin., 2008, 57(8): 5027-5034. doi: 10.7498/aps.57.5027

[2] Liu Hong-Jie, Huang Jin, Wang Feng-Rui, Zhou Xin-Da, Jiang Xiao-Dong, Wu Wei-Dong. Effect of thermal stresses on fused silica surface on the laser induced damage. Acta Phys. Sin., 2010, 59(2): 1308-1313. doi: 10.7498/aps.59.1308
