在我们肉眼不可见的光学世界里，光波不仅携带能量和信息，还携带着一个关键的"身份标签"——偏振态。想象光波是一根根振动的绳子，这些振动既可以在水平方向上上下摆动，也可以在垂直方向上左右摇摆，甚至可以是这两种方式的任意组合，形成椭圆或圆形轨迹的偏振。

在自由空间中，激光的偏振态相对稳定，我们可以轻松地用传统的波片（如四分之一波片、半波片）来操控它。然而，当光进入单模光纤后，情况变得复杂起来。由于光纤制造过程中的微小不对称、外部应力、温度变化以及弯曲等因素，光的偏振态会在传输过程中不断发生随机变化。对于相干光通信、光纤传感、精密激光系统等应用而言，这种不可控的偏振变化就像是一场"光的混乱舞蹈"，会严重影响系统性能。

正是在这样的背景下，光纤偏振控制器应运而生，它能够在这混乱中建立秩序，将任意输入偏振态转换为所需的特定偏振态。而在众多方案中，机械式三环偏振控制器（Three-loop Fiber Polarization Controller）因其结构简单、成本低廉、全光纤化等独特优势，成为实验室和工业现场最常用的偏振管理工具。

一、三环结构的波片等效

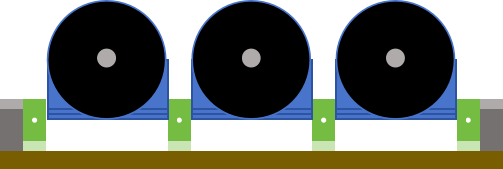

三环偏振控制器的外观看起来颇为简洁：三个可独立旋转的环形线盘（常被称为"桨"或"耳朵"），单模光纤以特定圈数缠绕其上，通过旋转这些线盘，就能实现对光偏振态的随意调控。这一设计的精妙之处在于，它巧妙地利用了应力诱导双折射原理，将三个光纤环分别等效为光学中的λ/4波片、λ/2波片和λ/4波片。

1、三环光纤偏振控制器

这种排列顺序（λ/4 + λ/2 + λ/4）具有深刻的物理考量：

第一个λ/4波片：将入射的任意椭圆偏振光转换为线偏振光；

中间的λ/2波片：作为"偏振方向旋转器"，调整线偏振光的振动方向；

最后一个λ/4波片：将线偏振光重新转换为所需的椭圆或圆偏振态。

理论上，这种组合能够覆盖庞加球（Poincaré Sphere）上的任意一点，意味着可以实现从任意输入偏振态到任意输出偏振态的完整转换。但关键在于，如何精确控制每个光纤环产生的相位延迟量，使其真正等效于理想波片？这就涉及到每个环的直径设计与绕圈数量的精密计算。

2、应力双折射

要理解三环控制器的工作原理，必须深入探讨弯曲诱导双折射（Bend-Induced Birefringence）这一核心物理机制。

当单模光纤被弯曲成环形时，光纤截面内会产生不均匀的应力分布。根据光弹性效应（Photoelastic Effect），应力会导致材料折射率发生各向异性变化。具体而言，在弯曲状态下，光纤外侧受到拉伸，内侧受到压缩，这种径向应力分布使得光纤在环平面内和垂直于环平面方向上产生不同的有效折射率。

对于石英光纤，弯曲诱导的双折射具有如下特性：

快轴（Fast Axis）：位于光纤环的平面内，折射率较小；

慢轴（Slow Axis）：垂直于光纤环平面，折射率较大。

两轴之间的折射率差Δn与光纤所受应力成正比，而应力的大小又取决于光纤的弯曲半径（即环的直径）、光纤本身的几何尺寸（主要是包层直径）以及材料的弹性模量。

定量描述这一效应的相位延迟公式为：

其中：

φ为产生的相位延迟（以弧度或波长λ为单位）；

a 为应力双折射常数，对于标准石英光纤，a = 0.133；

N 为光纤在该环上缠绕的圈数；

d 为光纤的包层直径（标准单模光纤通常为125 μm）；

λ为工作波长；

D为光纤环的直径。

这个公式揭示了三环控制器设计的核心秘密：通过精心选择环直径D和绕圈数N的组合，我们可以精确控制每个环产生的相位延迟，使其分别接近π/2（λ/4）、π（λ/2）和π/2（λ/4）。

3、直径与圈数的设计

1、第一环与第三环：四分之一波片的实现

在标准配置中，第一环和第三环需要等效为四分之一波片，即产生π/2的相位延迟（对应光程差为λ/4）。以最常见的通信波长1550 nm为例，使用标准单模光纤SMF-28e（包层直径d = 125 μm），我们来分析不同直径下的绕圈需求。

案例一：较大直径环（D = 56 mm）

根据公式计算：

实际产品中通常取整为3圈。此时实际相位延迟为：

虽然与理想的π/2有轻微偏差（约11%），但通过旋转调节可以补偿这一误差，实现有效的λ/4波片功能。

案例二：中等直径环（D = 27 mm）

若在更紧凑的结构中使用27 mm直径的环：

实际取1圈时，延迟量为0.156λ（约0.31π），距离理想的0.25λ有较大差距（误差24%）。若绕2圈，延迟量为0.312λ（约0.62π），接近0.25λ的两倍。这说明小直径环在实现精确λ/4延迟时存在局限，通常需要配合特定的绕圈策略或接受一定的性能妥协。

案例三 中等直径环（D = 40 mm）

在某些设计中采用40 mm作为折中选择：

取2圈时，延迟量约为0.374λ（约0.75π），接近3λ/8，虽然不是精确的λ/4，但在实际应用中通过与其他环配合，仍能实现完整的偏振控制。

2、第二环：半波片的精密实现

第二环作为整个系统的"方向调节器"，需要产生π的相位延迟（λ/2波片），其设计精度直接影响偏振控制的范围和精度。

继续使用56 mm直径的例子：

实际产品中通常取6圈。此时相位延迟约为：

这实际上超过了λ/2（0.5λ），接近λ（2π）。更精确的调节若取5圈，延迟量为0.715λ，相当于1.43π，与理想的π有一定偏差。实际使用中，这种多圈缠绕允许操作者通过轻微调整圈数或旋转角度来精确匹配所需的延迟量。

值得注意的是，当绕圈数增加至3圈时，该环等效于3λ/2波片（相位延迟3π），在邦加球上旋转180°的效果与λ/2波片（旋转90°）在某些特定输入偏振态下可能产生相似结果，这体现了多圈缠绕带来的灵活性和复杂性。

3、直径选择的工程权衡

从上述计算可以看出，环直径D的选择是一个精密的工程权衡过程：

（1）较大直径（如56 mm）的优势：

①弯曲损耗小，对光纤损伤风险低；

②在较少圈数（3-6圈）下即可实现所需延迟，插入损耗低；

③延迟量对工作波长的敏感度相对较低；

④适合作为标准商用产品的设计选择。

（2）较小直径（如15 mm或27 mm）的考量：

①结构紧凑，适合空间受限的应用场景；

②需要更多圈数或接受较大的延迟误差；

③弯曲损耗增加，可能限制光功率容量；

④对小半径弯曲敏感的特殊光纤（如光子晶体光纤）不适用。

4、包层直径的影响：

公式中d以平方项出现，意味着光纤包层直径的微小变化会显著影响延迟量。标准125 μm光纤与250 μm或900 μm紧套光纤在相同绕圈条件下会产生截然不同的延迟。例如，使用900 μm紧套光纤时，应力双折射常数和有效弹性模量会发生变化，通常需要重新计算或实验标定圈数。

四、相位延迟的波长依赖性

三环偏振控制器的一个重要特性是其色散性——相位延迟量与波长成反比（φ ∝ 1/λ）。这意味着一个为1550 nm设计的控制器在1310 nm或可见光波段工作时，其等效波片特性会发生变化。

以56 mm直径、3圈绕制的环为例：

在1550 nm：延迟量≈0.286π（接近λ/4）；

在1310 nm：延迟量≈0.338π；

在1064 nm：延迟量≈0.417π。

这种波长依赖性限制了单个控制器的工作带宽，通常标称工作范围为±50 nm左右。对于宽谱光源或扫频应用，可能需要针对特定波长重新调整圈数，或接受偏振控制精度的下降。

同时，温度变化也会通过热膨胀系数影响光纤的应力状态和折射率，导致相位漂移。尽管机械式三环控制器相比压电式控制器具有更好的温度稳定性，但在高精度应用中仍需考虑环境因素。

五、应用与展望

三环偏振控制器在光通信、光纤传感和激光技术中有着广泛应用：

偏振相关损耗（PDL）测量：在测试光隔离器、环形器等器件时，需要快速扫描所有可能的输入偏振态，三环控制器是产生这些态的经济工具。

光纤激光器与干涉仪：在需要特定偏振态以获得最佳增益或干涉对比度的系统中，三环控制器提供了简单的调节手段。

保偏光纤耦合：将单模光纤中的非偏振光高效耦合到保偏光纤中，需要精确匹配偏振方向。

光纤传感系统：在分布式温度/应力传感、光纤陀螺等应用中，偏振控制直接影响信号质量和系统灵敏度。

随着光纤技术的发展，三环偏振控制器也在演进。新型设计采用更精密的机械结构、可更换的线盘以适应不同波长，甚至结合微机电系统（MEMS）技术实现半自动化调节。然而，基于应力双折射和精确几何设计的基本原理始终未变，这正是这一经典器件历经数十年仍被广泛使用的根本原因。

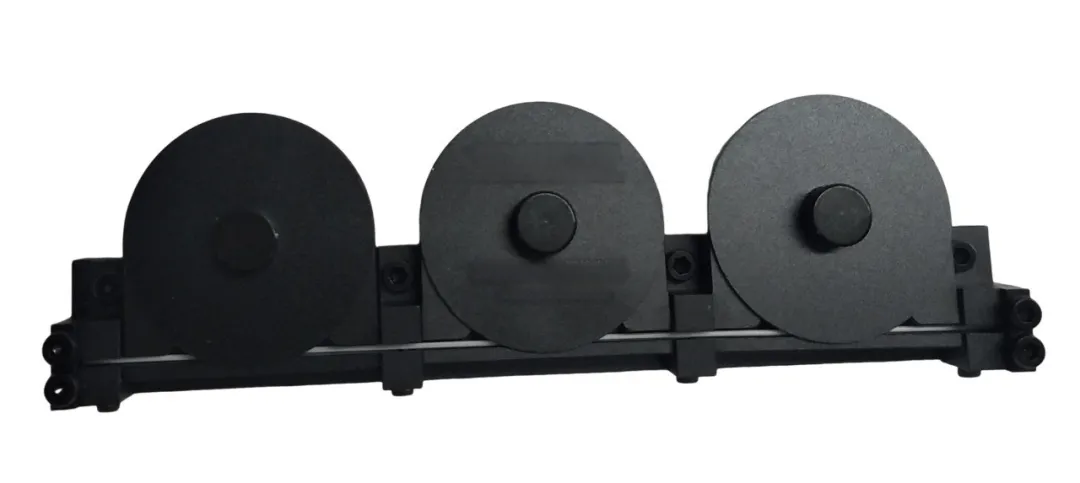

光品汇的光纤偏振控制器通过将光纤缠绕在三个圆形盘上产生应力双折射，从而形成独立的波片，改变单模光纤中传输的光的偏振态。光纤的快轴位于缠绕盘的平面内，因此可以通过旋转桨来调节任意输入光的偏振态。
